今天老板拿了一块裸板给我，我一看板号为DAOGC5MB8F0，上迅维电脑维修培训论坛一查才知道是联想E40的机子，拿到主板后，不管三七二十一，直接接上电流表，发现待机电压为0.02A，按开关后，电流上到0.5A左右掉电，看到此情况，心想，看来要不就是电压没出完，要不就是PG不正常啊，然后拿着万用表一个个电感测了起来，测了一遍后，也没发现没什么电压没出来啊，别急，还有转换电压没测呢，然后我又测了一遍转换电压，也没发现什么不良的，测到这心里有点不爽了，什么情况啊，难道是PG不正常，继续拿着万用表测吧，来点直接的，如下图所示。
我测得两个PG都是3.3V（虽然两个PG都是一闪就没了），而U31的第四脚输出的确是0V（于是我测了一下第四脚的对地值正常，也不短路），再测U31的第1脚也有3.3V的供电，心想不对啊，U31应该输出3.3V才是啊，怎么会出现这种情况呢，看到这种情况，我想大家心里都有两个答案，要么就是U31坏了，要么就是PCH坏了，把此电压拉低了（我想说的是，确实有这两种情况，但是我这块板不是这种情况）。
好，即然这样，我就干脆把两个PG的3.3V直接拉过去看看，没想到U31的第四脚还是0V，当然，这两个PG也为0V了，心想不会是PCH挂了吧（但是我测的U31的第四脚对地值是正常的），我不相信PCH坏了，(因为我去年也修到过这种问题，去年我就是换过PCH的，但是没好，故障依旧，于是就放弃了)。
今年再次遇到这种情况，我却想把此故障修好，二话不多说，我就直接把U31给拆了，没想到拆了U31后，电流上到0.5A左右不掉电了，而且两个PG都是正常的，这两个PG也代表着全板的供电都正常，但是这又让我犹豫了，既然供电和PG都正常，那为何会掉电，没道理啊，修到这里我真的没思路了，先发会呆再说，理清理清思路。突然有一个念头出现在我脑海，既然这些信号都满足了，我为何不再按着时序往下查呢，即然PG都出来了，那接下来我就测测DRAMPWRGD_CPU(内存供电好信号)，如下图所示。

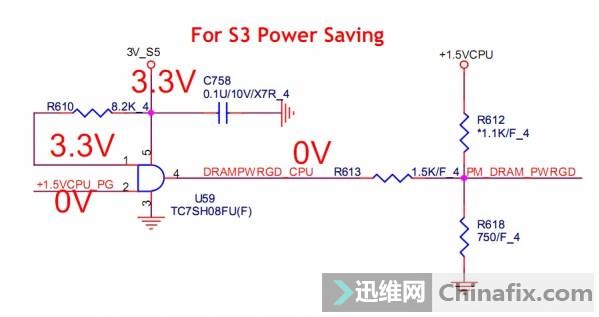

我测得U59的第1脚和第5脚都是3.3V，而第2脚的+1.5VCPU_PG却是0V，（这当然不正常了），因为这个+1.5VCPU_PG是0V，从而导致DRAMPWRGD_CPU也为0V，看来问题就出在这里了，接着查，+1.5VCPU_PG是从哪来的，从下图我们可以看出，+1.5VCPU_PG是受控于+1.5VCPU这个信号的，然而+1.5VCPU_PG要想为高电平，Q45这个NPN的三极管就不能导通，而Q47这个三极管就必须导通，然而我们从下图可以看出，此两个MOS管的情况刚好相反，那好，我们接着追+1.5VCPU这个信号是从哪来的。

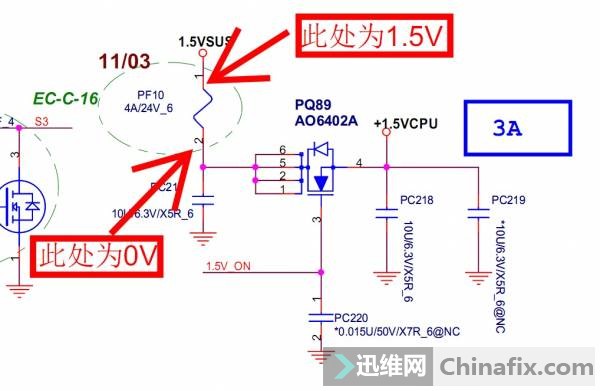

从下图我们可以看出，+1.5VCPU是由1.5VSUS经过PQ89转换而来，在此我测得PQ89的D极是没有电压的，然而在保险PF10的第1脚却是有电压的，然而到了第二脚却是0V，明显不对啊，再用万用表测了PF10这个保险是不通的，看来问题就是它了，与是我直接用线把其两个脚相连，再通电一测，PF10的两端都有电了，+1.5VCPU也有电压了
接着把刚才拆了的U31装上，然后装上CPU和内存，再次通电，电流跳得很漂亮，当电流上到1A多时，完美亮机，至此，维修完毕。如果你们也修到过断开ICH_PWRGD，PM_MPWROKSYS_PWROK这些PG就不掉电的话，（当然是在这些信号阻值正常的情况下）千万不要去做PCH，要不然做了也是白做了，结果也会是和你没做PCH之前一样的，你要做的就是多测测板上是否还漏了什么没有测的电压。
