机器型号：联想G485



　　主板板号：LA-8681P REV 1.0



　　故障现象：开机不显示



　　维修过程：



　　接修一台联想G485，板号LA-8681P REV 1.0 ,客户说开机不显示。原因没写。

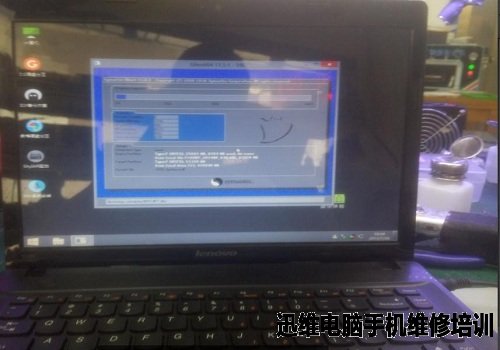

联想G485开机不显示维修 图1



　　接可调电源，电流上到0.4过了内存不显示。按开关能正常关机，接USB键盘大小写灯没反应。测EDID无，怀疑是BIOS问题，刷了自己之前备份好的BIOS，现象一样。AMD芯片组的RTC电路不正常也会有这种现象。

　　测CLRP1有2.6V, C156只有2.1V，拆掉C156一样，R105拆掉测阻值正常，最后拆掉桥上面的一个RTC电路的电容后正常，上电测到有EDID。



联想G485开机不显示维修 图2



联想G485开机不显示维修 图3



联想G485开机不显示维修 图4



————完————
