机器型号：苹果A1286



　　板号：820-2330-A



　　故障描述：客户描述不开机，原因未写。



　　维修过程：



　　接修一台苹果A1286，板号：820-2330-A，客户描述不开机，原因未写。



　　接可调电源电流0.06，绿灯亮，按开关没反应。测各大电感对地值都正常，桥是MCP79 NV芯片组，查待机条件，发现桥的第二个待机电压=PP1V05_S5_MCP没有，25M晶振不起振。

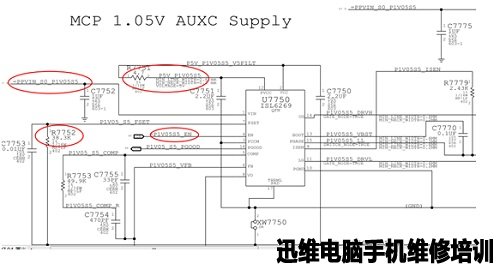

　　供电IC是ISL6269，上家修过这个供电，测ISL6269条件，VIN 1脚12V正常，EN 4脚1.6V左右，FSET 7脚的R7752正常。拆掉上管单测G极波形没有，再测2脚 VCC没有，EN脚前面连的5.1K的电阻正常，怀疑芯片不良，把EN拉低，订了两个ISL6269A,换上也是一样，无解。



　　图纸上是ISL6269，芯片是ISL6269A会不会不一样呢？请教了几个高手都说一样，最后发现两个是不一样的，如何不一样大家可以自己下PDF去作对比。又重订了芯片后换上，1.2V正常，25M晶振也正常了，按开关亮机。



　　总结：NV芯片组25M晶振是在两个待机电压正常后才起振的。


————完————
