机器型号：联想V370



　　板号：LA-37-10252



　　故障现象：裸板开机电流0.39A不显示



　　维修过程：



　　联想V370裸板开机电流0.39A不显示，拆机，发现主板在电池接口和南桥里进了不知名的油性液体。清理主板，烘烤及干燥，之后裸板加电电流依旧是0.38A。示波器找到南桥下的BIOS，测量了一下第二脚的波形开机的时候有数据跳变，电流到0.38A之后就没有数据传送了，内存排阻上无任何数据波形。



　　找来图纸看了一下架构，是HM65的，而且是单BIOS。对应图纸查找发现VCC_GFXCORE这个CPU核心显卡的电压没有出来，其他电压都正常发出了。



　　不出核心显卡的电压，针对HM65的平台要出核心显卡的电压，必须CPU的工作条件满足，这时CPU通过SVID串行总线发送信息给供电芯片开启。更换了二个CPU发现故障一样。

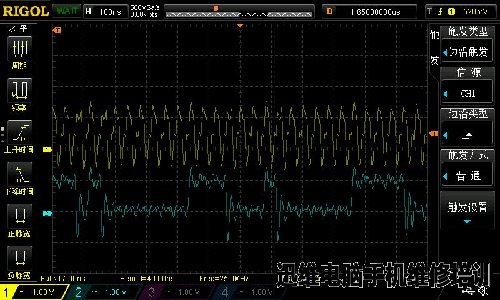

　　接下来用示波器看看CPU有没有发出SVID数据波形。



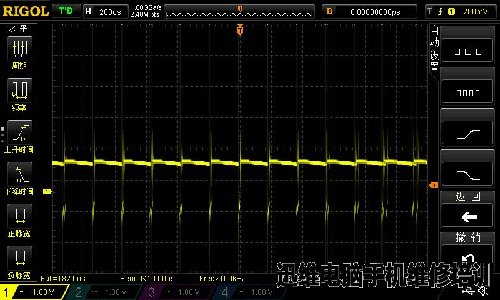

联想V370无核心显卡电压维修 图1

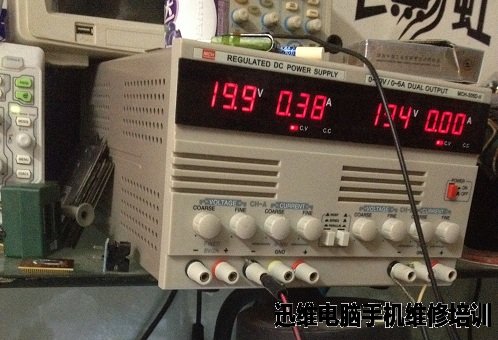

　　从图中看来是有发出的，为什么不出了呢？是BIOS有问题？还是南桥有问题（南桥此时还有点油光发亮）？先找来确认是好的BIOS刷进去故障依旧，换个南桥故障依旧，上电电流都是一个样0.39A。如图：



联想V370无核心显卡电压维修 图2



　　接下来从电路图中找CPU硬启动完成必须具备的条件如：H_PROCHOT#、H_CPUPWRGD、VDDPWRGOOD、时钟、供电，测量发现都是正常的，BUF_CPU_RST#也是正常的1.05V。

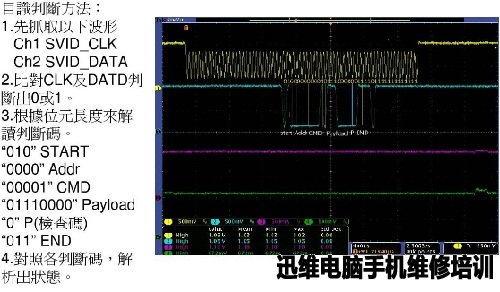

　　在网上找到一篇“判断Intel SVID状态的方法”神作，真是“及时雨”呀。开始吧，这次一定要将其拿下。

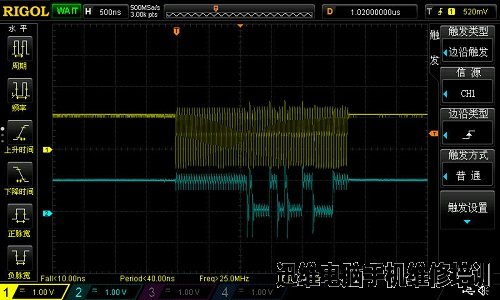

　　用示波器捕捉SVID波型，放大后调整好位置。如图：



联想V370无核心显卡电压维修 图3

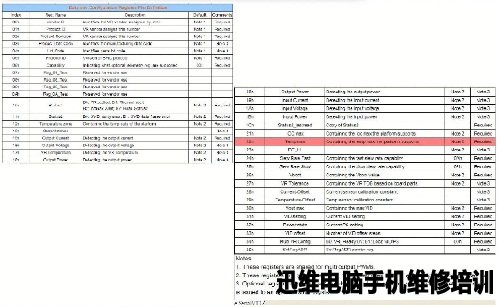

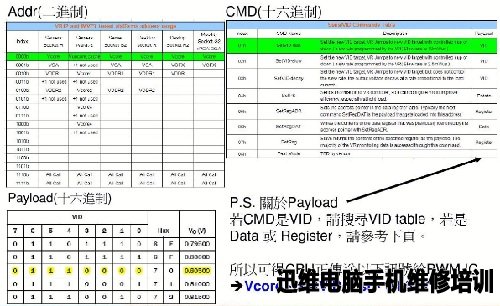

　　接下来读取二进制信息代码是：010 0000 00111 00010000 0 011。对应下面三张图的信息进行进制转换得出来的就是。



联想V370无核心显卡电压维修 图4



联想V370无核心显卡电压维修 图5



联想V370无核心显卡电压维修 图6

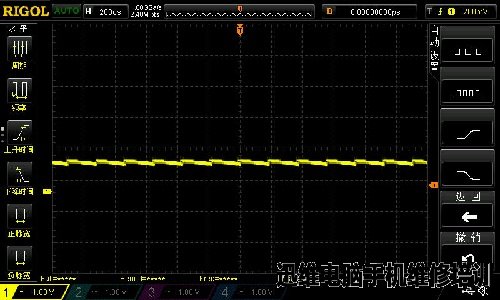

　　start（010）；Addr（0000b）；CMD (07h)；payload(10h) ；P(0)； END(011)。得到相应的Description(描述)：B0:VR setted；B1:Thermal Alert；B2:ICCmax Alert B7:Read status2大致意思是有这几种可能，B0:电压设置；B1:温度警报；B2最大电流警报；B7:读取第二进度。电压设置有问题，CPU的供电有，那就用示波器分别打PL4301和PL4302波形。如图：



　　PL4301



联想V370无核心显卡电压维修 图7



　　PL4302



联想V370无核心显卡电压维修 图8

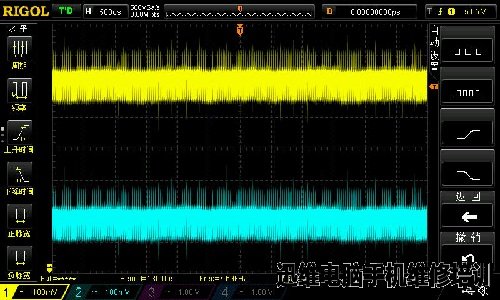

　　PL4302这一路CPU供电无输出，接下来测量PU4306与PU4301的工作条件，PWM如下图：



联想V370无核心显卡电压维修 图9

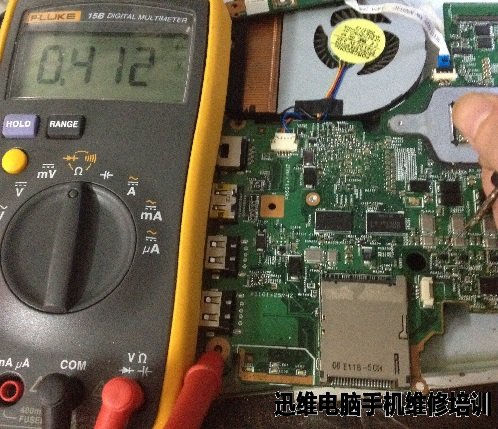

　　测得PU4313的G极对地阻值为0.412。



联想V370无核心显卡电压维修 图10

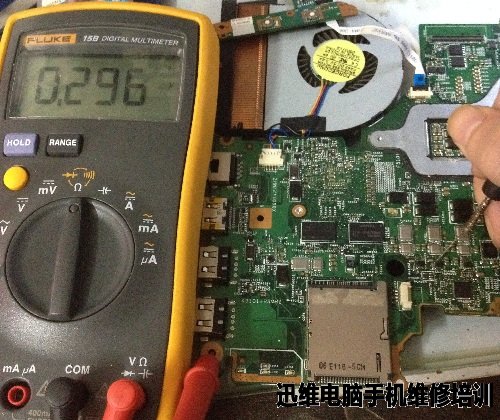

　　PU4307的G极对地阻值为0.296。



联想V370无核心显卡电压维修 图11

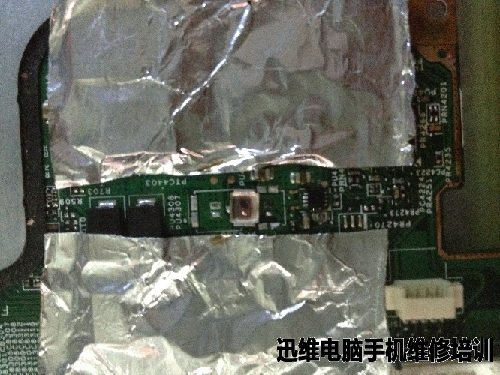

　　拆下PU4307，看到这个铁乌龟下面黑呼呼的。



联想V370无核心显卡电压维修 图12



　　为防止返修，这一对上下管一起换了。装好加电，电流有规律上扬突然大短，还好实验电源设定了最大2A自动保护了。现在终于明白上面的代码说什么大电流警报与温度警报的含义了。



　　再测PU4307的G极对地阻值为305欧。还是小了，拆PU4306发现无穷大，更换后，SVID波形正常，联想V370完美亮机。



　　总结：



　　1、这个机器故障就是CPU供电二路输出中一路有问题，本质上还是CPU的工作条件不满足引起的，但是这二路最后汇合给造成了一种CPU供电是正常的假象。如果当时能用示波器测一下这种故障是可以做到秒杀的。



　　2、利用INTEL SVID状态判断码修此类故障有神效。



　　联想V370 la 37 10252.pdf下载链接：https://pan.baidu.com/s/1nuSq3ET
