　　机型：苹果A1286

　　板号：820-2915-B

　　故障：开机能听到咚的一声不显示

　　维修方法/过程：

　　接修一台A1286板号820-2915-B,开机能听到咚的一声不显示，客户自己加焊过显卡。

苹果A1286改集显维修　图一

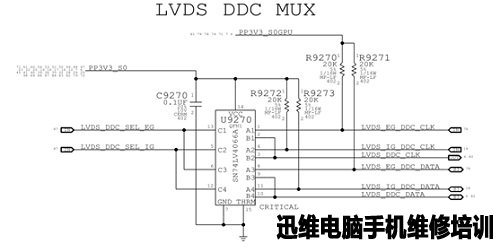

　　重植后现象一样，重新订了个显卡后装上开机能显示花屏，重植不行，换了4个显存后一样。和客户协商后改成集显。拆掉U9270,把3、4脚短接，10、11脚短接。

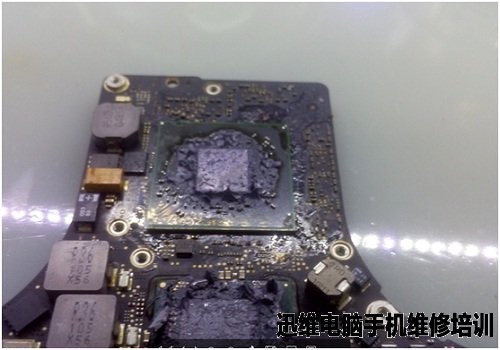

苹果A1286改集显维修　图二

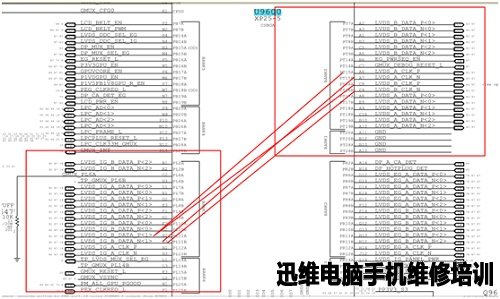

　　拆掉U9600,把桥发出的两对三组LVDS信号直接接到屏线接口，共享一组桥的时钟。

苹果A1286改集显维修　图三

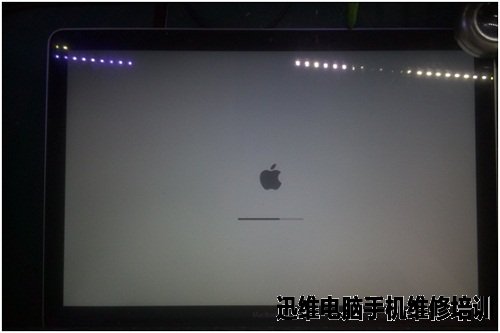

　　把桥发出的屏供电开启信号，背光开启信号改过去，亮度调节直接3V。到此维修结束！

苹果A1286改集显维修　图四
