神舟优雅A460P-I5G不开机维修图解
更新时间：2016-11-22 浏览量：928
型号：神舟优雅A460P-I5G
故障现象：不开机
一台优雅A460P笔记本不开机，自动关机了，再通电按开关无反应（不触发），接上维修电源看待机电流偏大，可能是待机有问题。就拆开来检查看那里有故障。

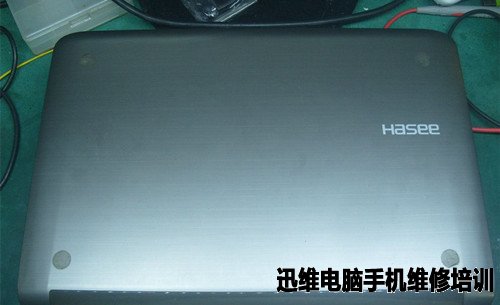

正面

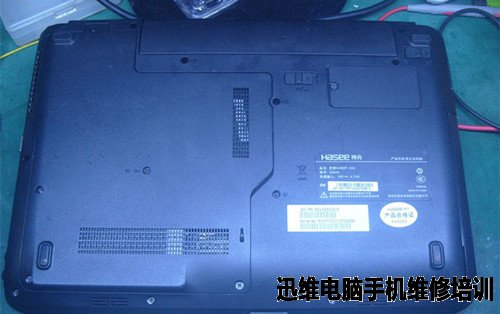

背面

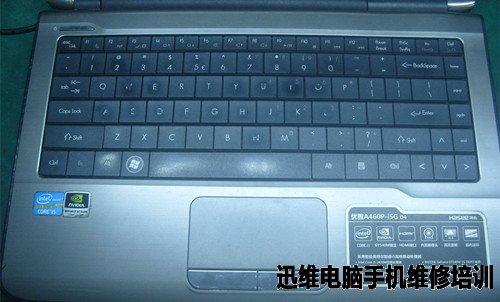

C面

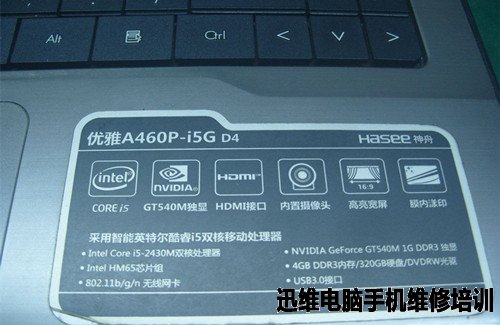

配置列表

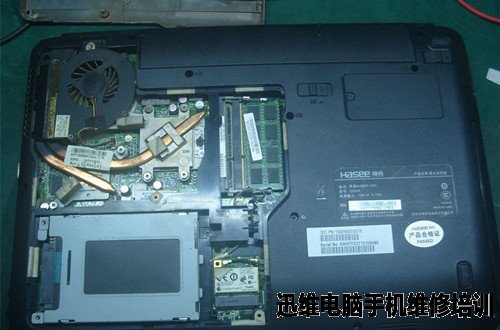

拆开螺丝看到内存硬盘CPU

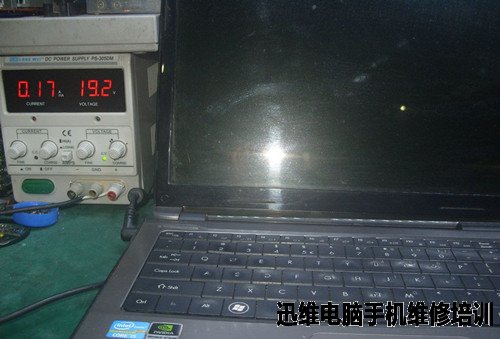

待机电流0.17A偏大（正常0.02到0.01A）

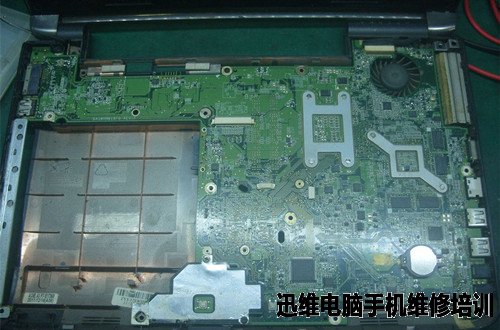

拆开键盘后就看到主板了

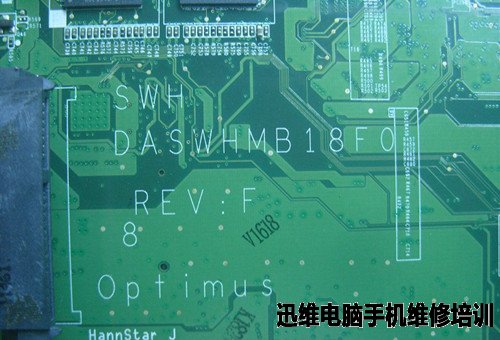

SWHMB18F0就是主板型号

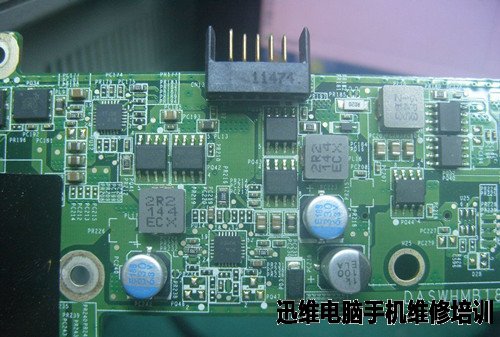

看到两个芯片那个才是待机芯片

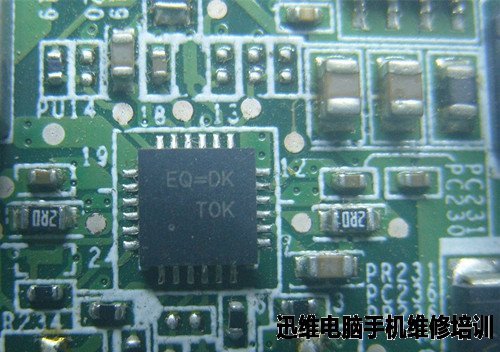

EQ=通过查找是RT8223待机芯片
RT8223芯片定义

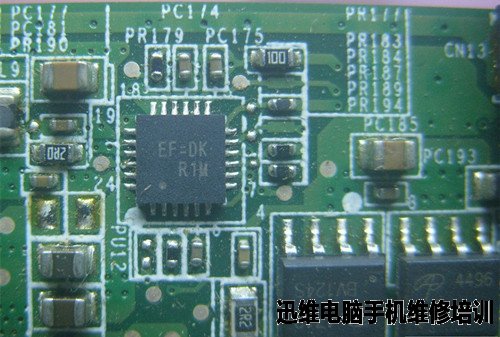

EF= RT8207L是内存供电芯片

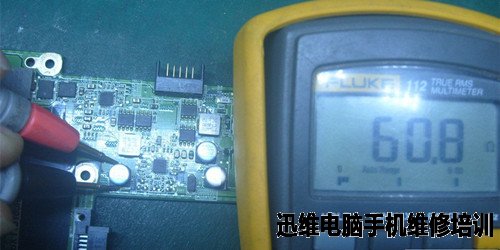

查待机芯片供电输出3V 5V，发现5V对地值只有60欧，有点偏低(不一定是有问题，有的对地阻值是偏低的)

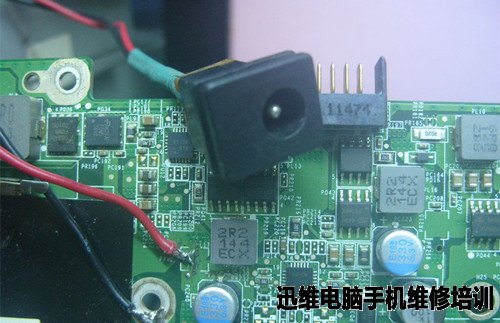

在输出电容接上插座（准备用维修电源供5V电压看是不是大电流）

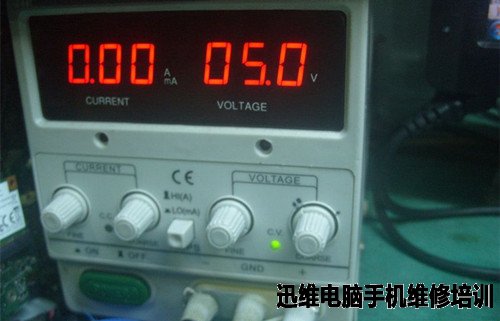

维修电源调好5V

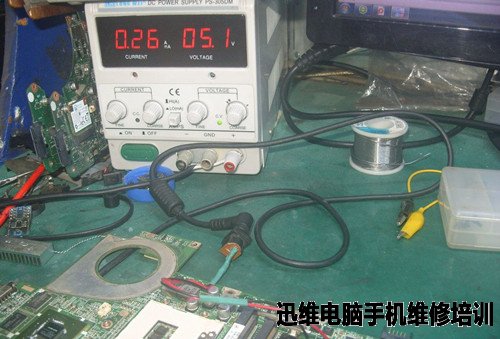

接上维修电源5V发现不是大电流，用手摸各芯片也有没有发烫（说明这路供电没有短路是正常的）

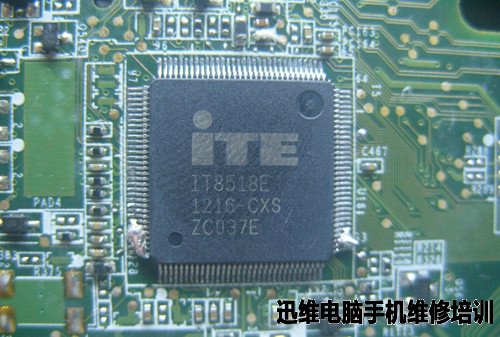

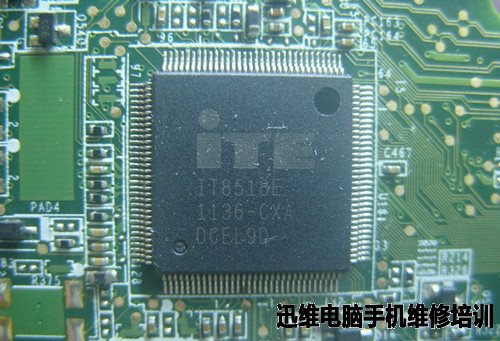

然后又把维修调到3V接在线性3V输出，用手摸发现EC(IT8518E)发烫，（一般线性电压短路都是EC短路造成）

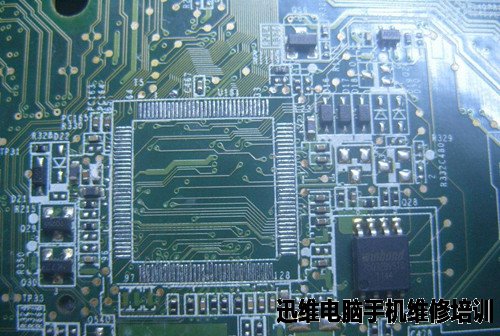

用热风枪吹下EC，并清理干净焊盘。

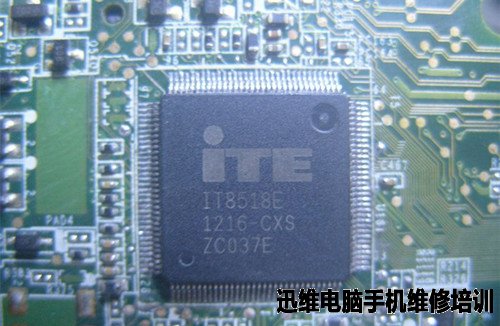

拆下EC，找两个同型号不同后缀的EC，CXA和CXS能通用，CXA和HXA不能通用。
先把EC对好脚位，这个很重要，对不好位置到时很难拖焊的。
对好脚位后在两边各点焊来固定好
然后在EC四周焊上很多焊锡，然后来来回拖动，几分钟就焊好了。

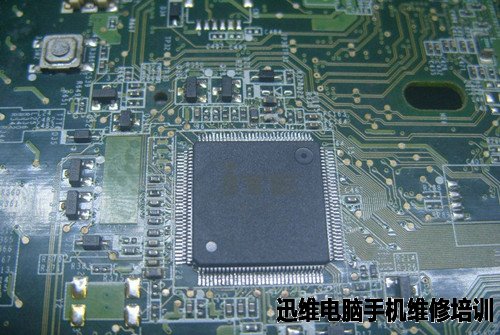

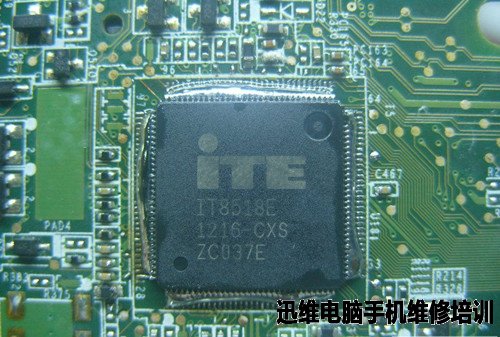

焊好的EC，并检查脚有没有虚焊有没有连锡。

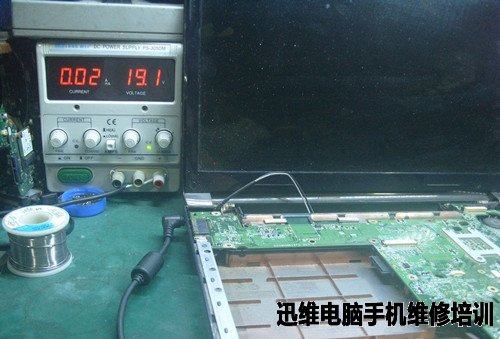

装上CPU 内存试机，通电待机正常了。

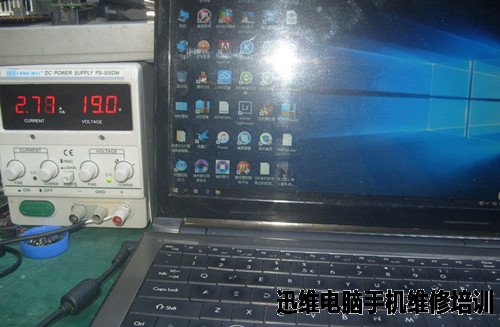

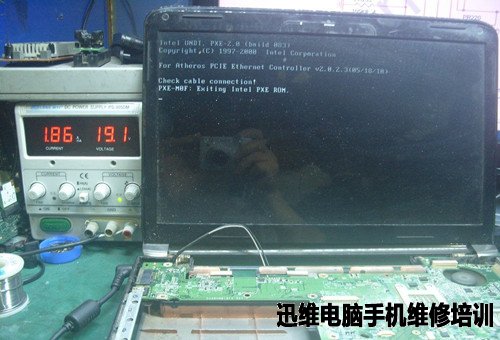

按开关有触发上电了，到1.86A就能显示了。
最后就是全部安装上电进系统试机
