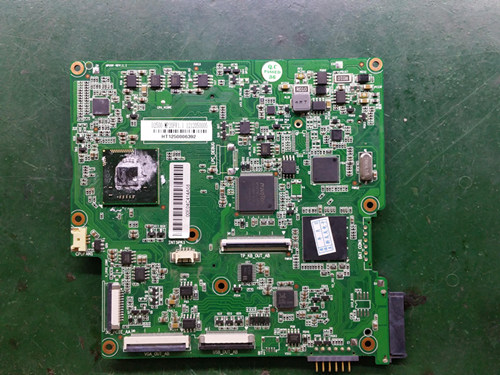

近日，迅维资深教师赵老师讲授了这样一个实例：一山寨上网本板号为MP20F，芯片组为NM10，BIOS型号是W25Q16BV，并且BIOS已备份，故障为触发电流上到0.03停住。

　　对于这样棘手的问题，赵老师是这样解决的：

　　打开所有电感对地值发现无短路现象，触发后测量主板上电压发现除3V5V待机电感电压正常之外其他电感无电压。此板EC为NPCE791L，由于此板找不到图纸，只好借用广达ZE采用此EC的来做参考，触发时电流能上一点判断触发电路应该是没有问题。



　　从参考图中看到EC73脚接收桥发来的SLP_S4#信号，测量EC73脚电压正常为3.3V了。



　　EC收到SLP_S4#之后就应该会去开启内存电压，测量内存电压并没有产生，此板内存电压PWM芯片为RT8202。


　　

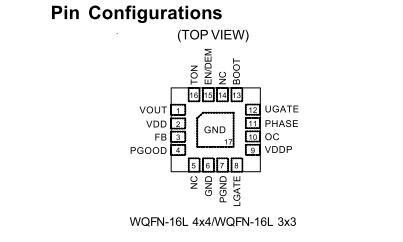

　　测量RT8202的VDD、VDDP、BOOT、EN都正常，测量内存供电上管主供电正常，当测量到内存供电下管控制极时发现一直有5V电压，下管控制极5V说明PWM过压保护了，处在一直放电状态。

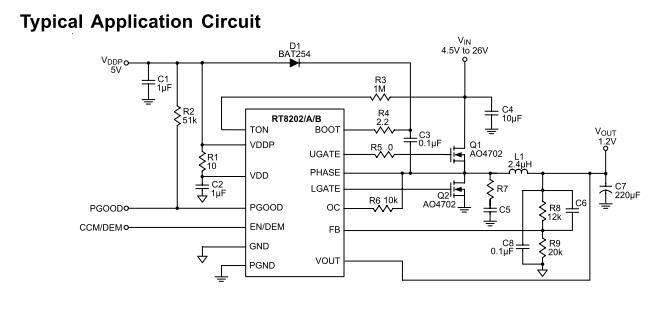

　　根据芯片手册典型应用图跑FB脚线路，发现此板内存供电电感出来之后就经过两个电阻分压一个电容滤波后加到FB反馈脚，此板是3代内存，内存电压1.5V，测量两个电阻阻值都为10K属正常。



　　用示波器测量电感后端发现内存电压出来之后很快就掉了，此情况一般为滤波电容不良引起，为保险起见把内存PWM场管与内存滤波电容全换掉，这时，故障解决。





　　以上为该故障的解决全过程，希望对您有所帮助。
