惠普TPN-Q194笔记本开机灯亮一下就掉电维修

更新时间：2021-10-23 浏览量：205

【机器型号】惠普TPN-q194

【故障现象】笔记本开机灯亮一下掉电

【维修过程】

　　接手一台惠普TPN-q194故障机，外观完好。首先惠普机器建议用原装适配器维修 , 用转接头会有一些莫名其妙的故障。

【维修过程】

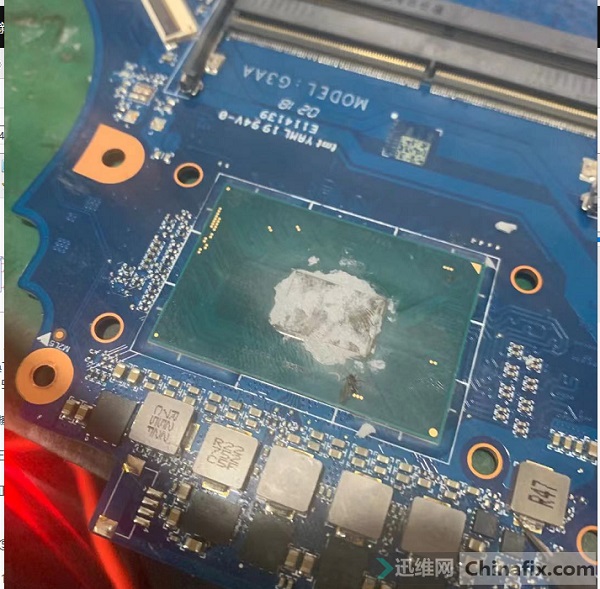

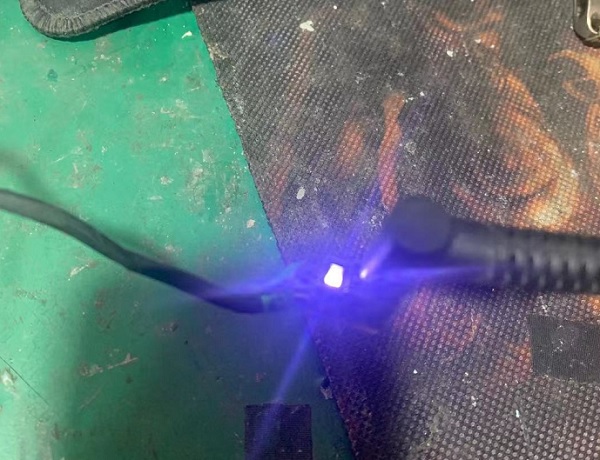

　　插上适配器亮白灯，证明待机电路没问题EC检测正常。5V正常产生，波形稳定。此系列q194，q211机器是5v待机就产生 3v 1v 是按下开关以后才产生。

　　按下开关，开关红灯亮一下，能上电有触发动作，上万用表打电压1v 3v 0.8v 1.2v 1.35v全都出来了。仔细思考一下 sa 和cup供电都没有，看一下芯片是95829a，赶快看一下工作条件，供电开启开启没有3.3v没有。找个hp图纸参考了。按着这个95829a 一搜dag75ambad0 这个hp机器采用的是和这个采用一样的芯片。芯片：点位参考dag75ambad0 图纸参考la-e331p，只能参考一下了。

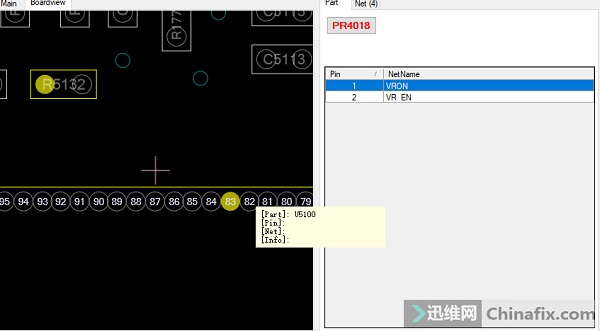

　　一看是由ec第83pin开启的。按照这个思路跑线路。一量直接通83脚，马上按开关没有电压，确定故障点，没有开启，示波器一打有轻微波动，该不会是ec坏了，马上找一个新的换上，依旧一个样。误杀了ec。直接换ec，因为这款机器ec确实容易坏，直接换确实是有点草率。

　　ec要开启95829a，ec得收到pg，pg正常才ec才会正常发出这3.3。会不会是芯片坏了，直接割断这个脚，按开关发现一样。想到广达是有pg汇总成hwpg 这个经典的设计，又找到了新的维修思路，但是这个机器没有图纸也没法判断sa的pg是不也参与pg汇总一下子陷入的深思。

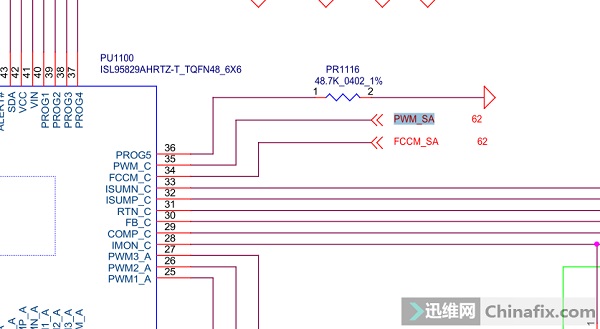

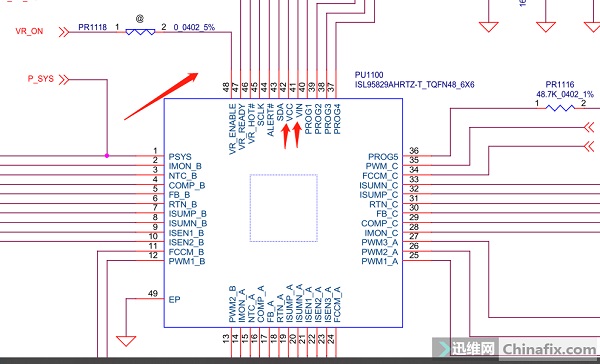

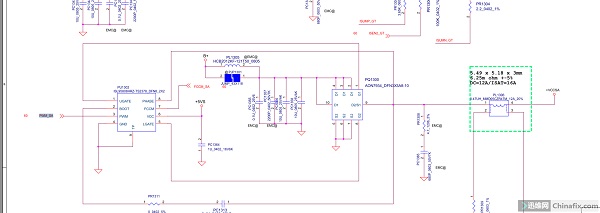

　　百度查一下发现这个芯片的解释：（ISL95829AIRTZ开关控制器Multi-phase 3+2+1 CoreController for IMVP8, 48LD 6x6 TQFN）是一个3+2+1的陪pwm的控制，参考图纸pwm_sa由芯片35pin 控制没有pg参与hwpg汇总。

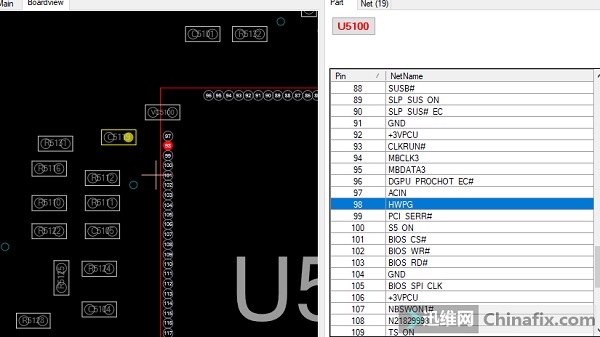

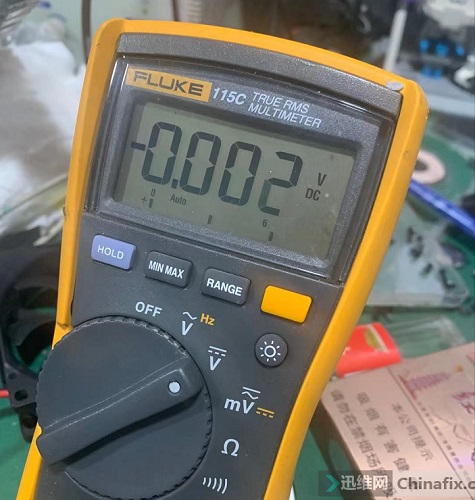

　　那就按照刚刚的思路开始查hwpg。 Ec的第98pin收到Hwpg 发出VRON 3.3开启sa和cpu电压。量hwpg万用表量98pin 能量到0.001的电感觉出来了，一看图纸有个+3vs5的上拉电阻 r1266没装。开始跑线路。找了好一会发现在南桥的附近。量发现+1.0v_PWRGD 有电压只不按下开关出来就掉。随即又走进了误区，开始疯狂的跑线路查他去哪里。万用表示波器搞来搞去，搞不出来了。

　　拿着这块板子左看看又看看，想着这怕是有pg没出来产生的掉电。随即开始查pg没出来，肯定是有电压没出来。因为电压没出来芯片才没有正常产生pg。看芯片产生pg的条件。

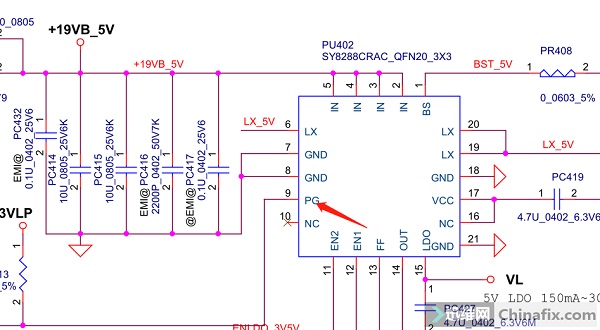

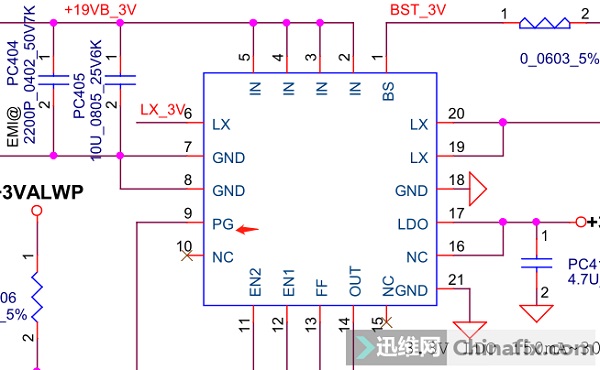

　　一个一个排除是哪个pg所引起的，开始割pg大法。每个芯片的pg在哪,一个一个找到每一个芯片的图纸对照 3v-pg 5v-pg 1.2v-pg 1.0v-pg0.8v-pg 1.35v-pg 都断开以后。开机，还是一个样。pg 根据芯片手册解释：PG是一个开漏输出管脚。当输出时，此引脚被外部拉高电压在90% ~ 120%调节电压范围内。否则这个别针内部拉低。

　　通俗讲开漏输出就是不输出电压，低电平时接地，高电平时不接地。如果外接上拉电阻，则在输出高电平时电压会拉到上拉电阻的电源电压。也就是说当芯片工作正常，这个脚位就会输出高电平不接地，外部的100k上拉电阻就会上拉到3.3vhwpg稳定为3.3v。此机情况是芯片工作不正常，pg这个脚位就被一直接地，割pg就是人为的把他置高。

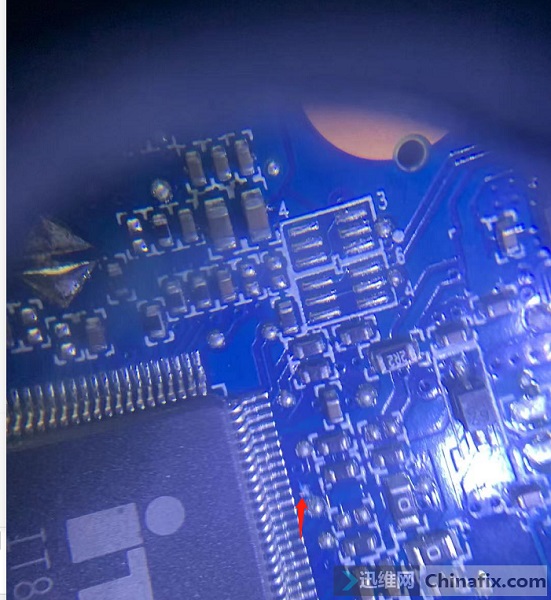

　　随即开始测量，发现靠近电池那里有个芯片电压量到只有一点点0.2v 。开始查着芯片。

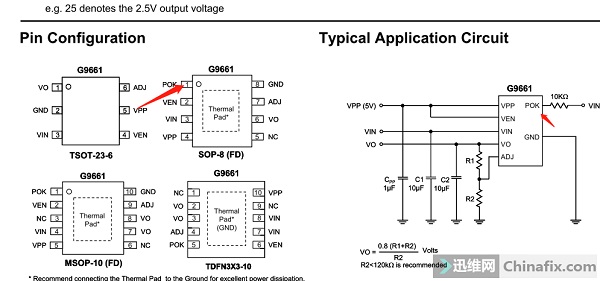

　　G9661m 上网查询：查到芯片定义 G9661PDF 得知 G9661 一脚为PG 二脚EN 3脚VCC 四脚VPP 五脚 NC 六脚OUT 七脚ADJ 八脚接地实测，然后参考同为广达DABKLGMB8D0点位发现是产生+2.5V_SUS，图纸东芝L700 DATE5DMB8F0 是产生+1.8V_GFX。那这个芯片产生可能是可调的，先切了第一脚pg再说。

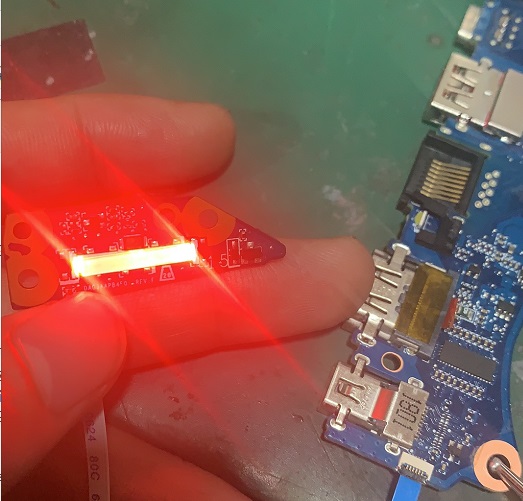

　　终于不掉电了，开机键的红灯终于不灭了，不掉电了，终于找到了故障点。先换了芯片再说，一样还是只产生0.2v，查2pin开启3.3v ，3pin供电3.3V，4pin VPP-5v上拉都正常，反馈也有，打一下第六脚既然是对地的。随即扣掉pc66电容对地正常。

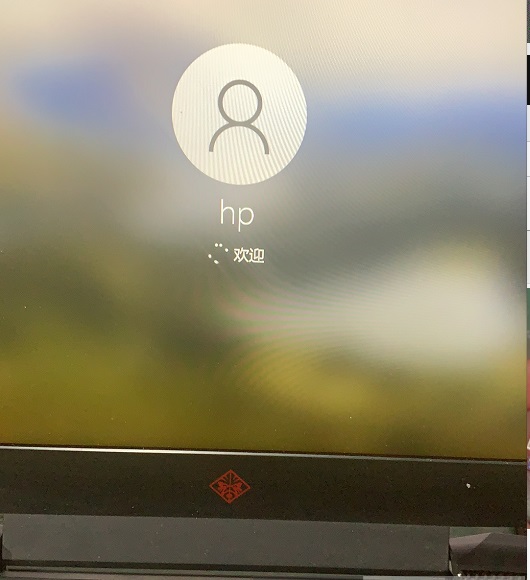

　　再次按下开关hwpg被正常上拉到3.3v，补起pg 补起83脚，装机，正常开机。

　　这个机器断开第83脚vron 并不会掉电，其他电压都会出来，只有经过95829a控制的vccsa-vccgt--+VCC_CORE 并不会出来。但是并不会掉电。

　　此时机器vron是被切断，vccsa cpu供电都是没有，但是机器此时也不会掉电。
