【机器型号】火影金刚T5笔记本

【故障现象】笔记本电脑进水开不开机

【维修过程】

　　收到一台火影金钢T5故障机，故障描述笔记本电脑进水开不开机了，只是去检测过，没有修过。

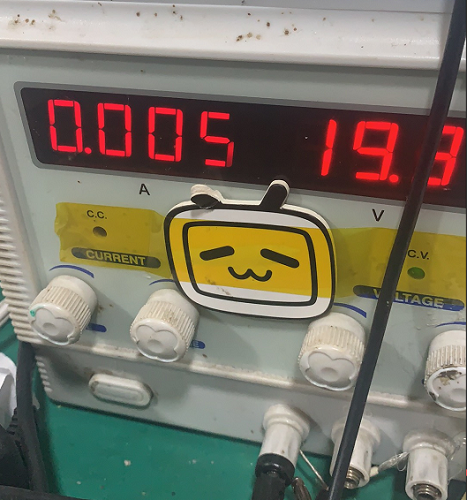

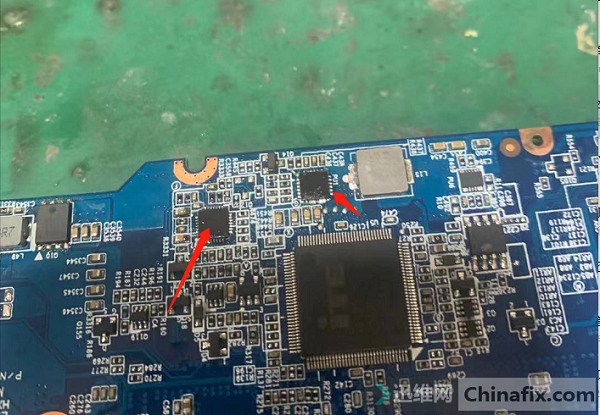

　　插电待机0.075，拆机，主板上一片狼藉，待机芯片，5V芯片APW8713A全都是焊油。清洗干净后再次插电，待机还是0.075，二修进水机，先换上家搞过的地方。先换BQ24781充电芯片，更换后插电没有待机了。

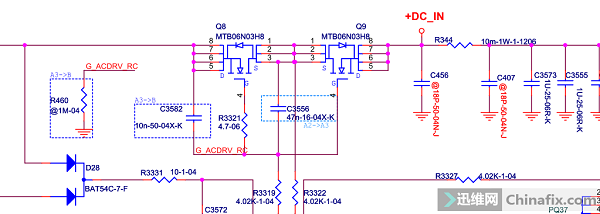

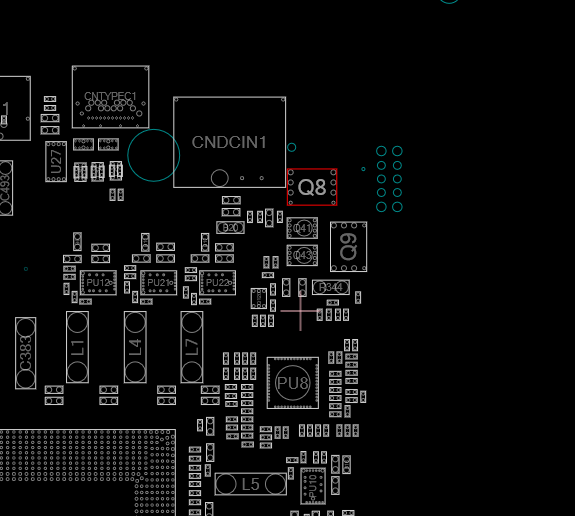

　　电流表显示没有待机，打开图纸，测量Q8Q9隔离管 19V已经过来了。

　　手上有一台差不多的板子，对比测量插电有什么电压。原来这个板子插电待机0.020，3V/5/1.0V/1.8V/1.2v电压所有电压全部出来了，这就好办了。

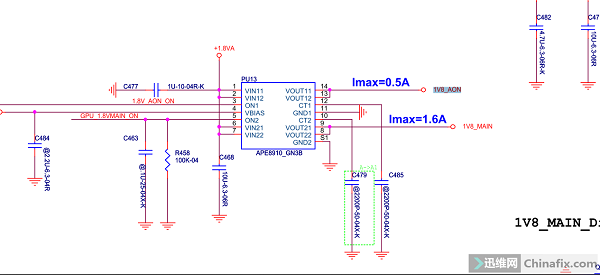

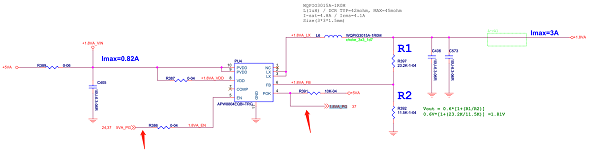

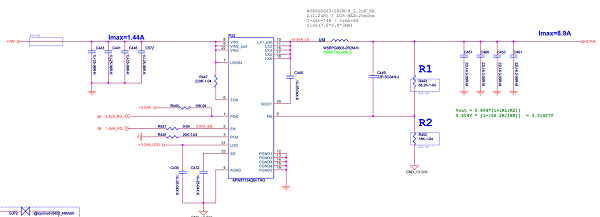

　　量电压，全部电压没有，打开图纸，先量3V IC芯片选用的是APW8713A，量电压供电开启，供电有，开启没有，开启是由1.8VA_PG给的，往前追，1.8V IC芯片选用的是APW8804EQBI-TRG，也是开启没有，开启时由5VA_PG给的，找到了上家动5V芯片的意图。

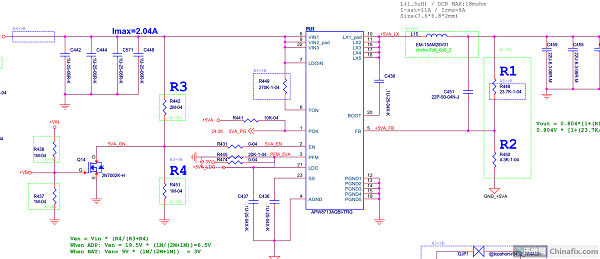

　　5V IC芯片选用的是APW8713A量电压供电开启，6脚供电6V，开启没有电压。先换一个，结果还是一样。再换一个，开启出来了但还是待机没有。开始查芯片的条件，就是不出5V。

　　刚刚修的手上的那块板子待机是正常的，拆个APW8713A代换上去，待机出来了。接上开关，触发就打表掉电。

　　老老实实开始查，这种触发打表，肯定是有某一个电压有问题。查二级电压转换有没有对地的，检测发现断开显卡主供电19V，就可以正常触发。找到故障点了，又是显卡这边的问题。

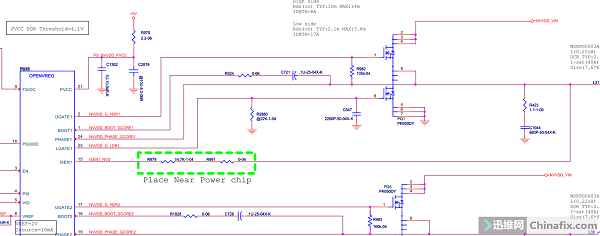

　　根据之前修联想的经验，先接上显存的供电开机，没有打表。看来显存没有坏，接上显卡的供电，就开始打表了，先换供电MOS，全是N沟道的复合管子，3个全换掉,还是一样。不会是显卡挂了吧？避免显卡被击穿了，先取下来。但取下显卡，还是一样。

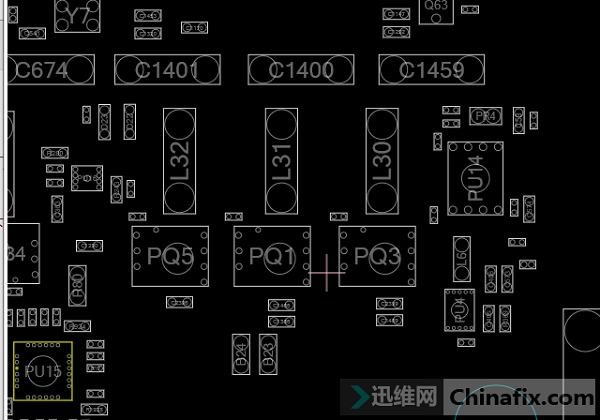

　　那就翘电感，翘起电感还是打表，为了保护显卡也取下来。看来是MOS管那边的问题，先来取管子取下PQ5 还是打表。取下PQ1 ，不打表了。确定故障点，是这一路有问题，显卡可能没有坏。

　　PQ1有问题，只要一上这个复合管子就打表，量G级是否断线，量电阻电容是否变质，没有发现问题。怀疑是芯片坏了，找个芯片换上还是一样。

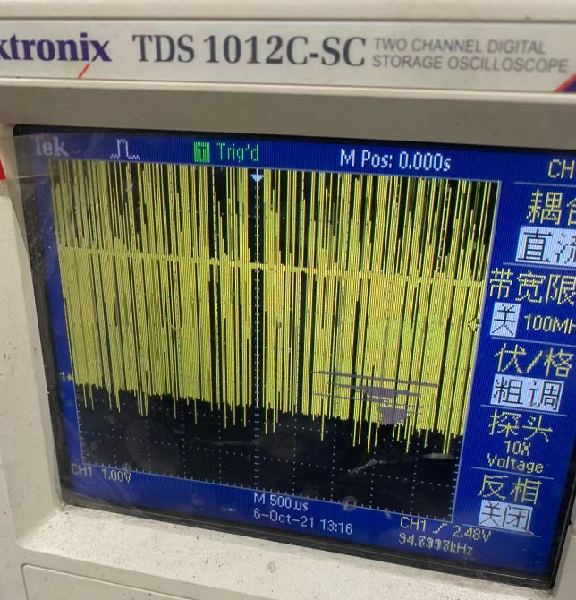

　　查了MOS管的自举好像也没问题，G级波形也没有。反过来查芯片的条件，芯丝印片UP1642T 查找芯片手册，量21PIN 5V 3PIN 开启3.3没由1.8V转换是二级电压。9PIN 只有1V 这个可能不对。查一下手册

Frequency selection. 频率设定。

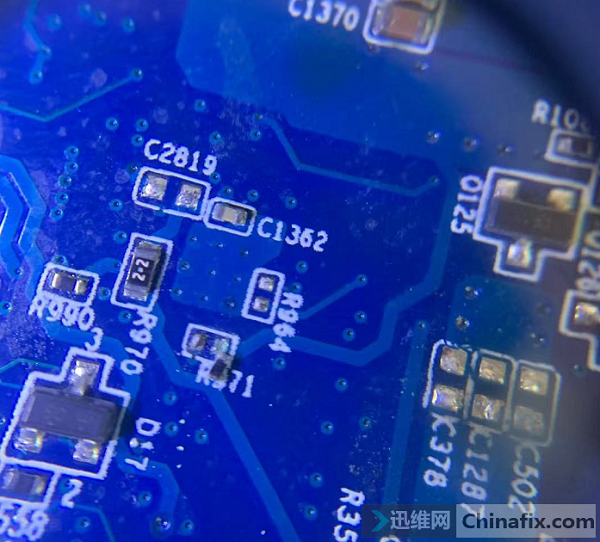

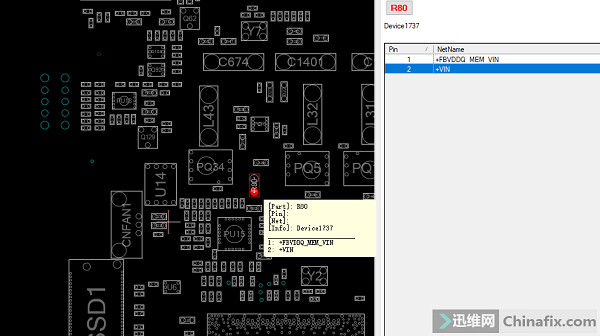

　　是一个频率设定脚，由19V经过一个电阻产生。找到点位，在背面进水附近，来量一下，看是不电阻变质了。表笔刚刚搓上去，就掉了。找个电阻表换上100k上去，补好管子，插电。轻松上电。

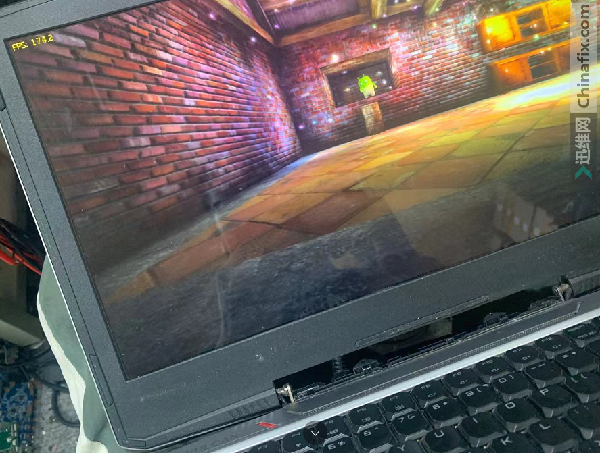

　　在焊上原机显卡，轻松秒杀，显卡跑分也正常。故障排除，维修到此结束。

注：这个系列板子插电3v/5v/1v/1.8V 全部都会产生。
