DELL 14-7447笔记本不开机不加电维修

更新时间：2021-10-08 浏览量：218

【机器型号】DELL 14-7447笔记本

【主板版号】广达AM7

【故障现象】笔记本不开机不加电

【维修过程】

　　收到一台DELL 14-7447笔记本，故障描述笔记本不开机不加电。拆机检测，主板各关键点阻值正常。通电测试。接入19V发现19V正常产生，实测3V 5V发现没有产生。测EN正常，EN正常先基本排除了EC周边故障。

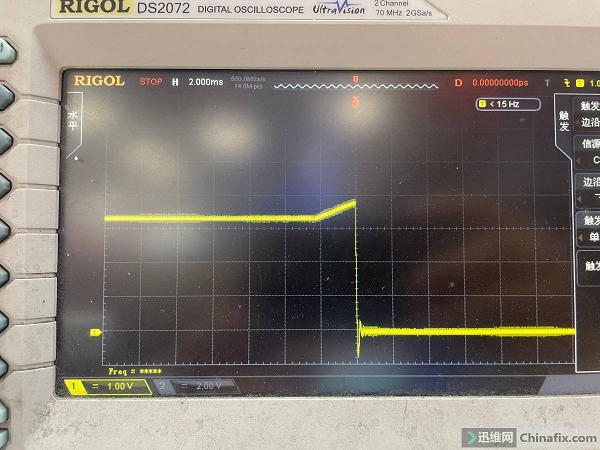

　　示波器捅到3V电感输出端，马上看一下波型，发现波型如下。

　　通过波型看出2问题：

　　1 . 3V过压保护过压保护点正好是3.87V左右。正好满足芯片的OVP触发阈值117.5%（3.3V*1.175=3.8775V）

　　2.电压已经正常产生并且能维持上百个MS。如果电源电路本身引起的OVP动作那应该是软启动+过压延时保护时间就要有动作。软启动时间是0.91MS左右。过压延时时间才为0.5US，加一起也不过1MS左右。而开关电源能维持这么多个MS基本排除电源本身保护。

　　初步判断是由于负载开关打开后，3V电源的电流控制环路检测到负载电流过大，在OC阈值门限时间内长时间开通上管导致了上管的开通时间过长引起的电压过压。

　　马上检测所有3V转换开关的后级，发现3VRUN等电压并没有短路。实测的时候也发现EC还没正常工作呢。还没接收到S3的抬高呢，根本也没开通过后级的开关。找不到问题了，瞎测，，测测这。。测测那。。S3#以前也没啥玩应,测了一大圈。也没找到点。

　　找不到问题仔细研究了一下，，看3V过压的波型，也不是瞬间就过压的差不多过了2个MS才触发的过压。是有一个很大的斜率的，说明不是3V直接短路，很可能是串电压，这种串电压其实也好查，能串电压的负载肯定满足2个条件。就是同时满足，有3V 和3V以上的电压源供电。在笔记本上就是满足3V和5V了。

　　满足这个供电条件的基本只有一个芯片。就是USB供电芯片了（笔记本上5V供电应用很少），马上测量U25还真发现问题了，4脚的USB_RIGHT_EN#，明显异常波型如下图。

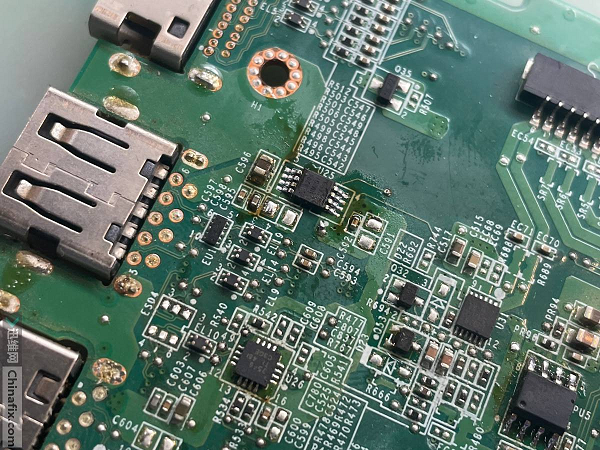

　　但是这个信号并不与3V直接相连是通到EC的。难道是通过EC内部的逻辑电路。如经过上拉串到3V上的？为了证实，特意拆了EC测一下，3V就稳定了，判断就是5V串电到USB_RIGHT_EN#，然后因为EC采用3.3V供电，通过EC内部的上拉或者其它的逻辑电路。串到了3V上，引起3V过压。并不是U25内部直接的3V 5V的串电引起，而是U25的5V供电和EN串电，通过EC内部的逻辑电路，引起了3V异常。但最终原因还是U25，马上更换U25如下图.更换完成后，直接上电，一路小跑的电流。亮机了，维修完成。故障排除，维修到此结束。
