机型：华硕A43E

　　板号：K43SD  REV 2.2

　　故障：客户说是不通电，原因未知，自己修过。如图：

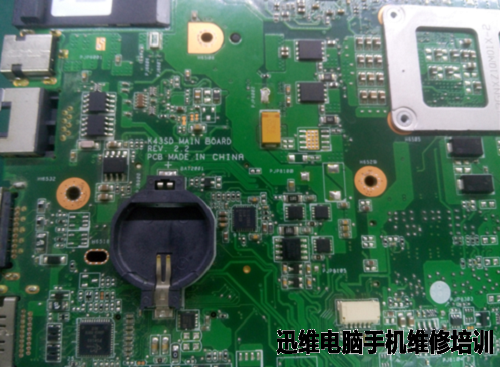

华硕A43E不触发维修（图1）


　　维修过程：

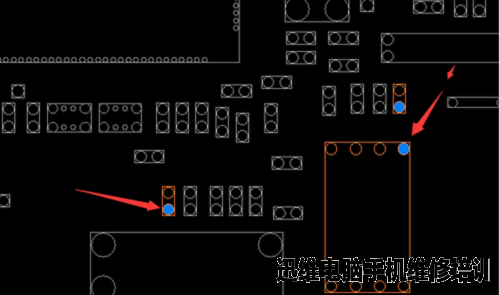

　　接可调电源电流上到0.03A，客户自己换过EC，EC是IT8572E AXA，刷过BIOS。参考K42JR的图纸测EC待机条件、待机供电26、74、127脚正常，时钟X3001没装，128脚EC_XIN通过SL3005接地，14脚WRST正常，120脚适配器检测信号ACIN_OC#正常，用示波器测BIOS1 6、5、2脚波形，瞬间都有。最后发现BIOS第5脚到R2822第一脚断线，补上后亮机。

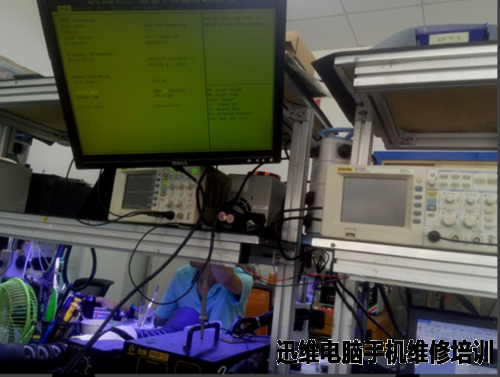

华硕A43E不触发维修（图2）


华硕A43E不触发维修（图3）
