接修一台X450CC REV 2.0裸板，故障没写。如图：

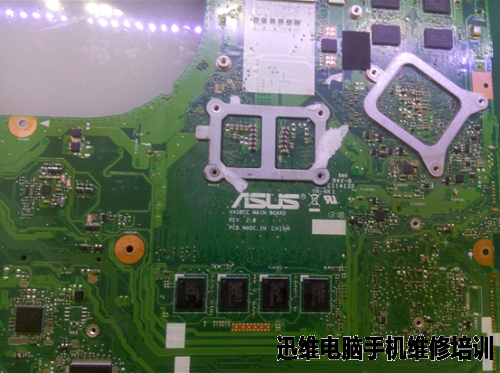

华硕X450CC不触发维修（图1）



　　待机芯片PU8100、UP1589Q 3V的上下管PQ8102、PQ8103被拆了，打各大电感值PL8100 3VO二级电压3VS  PL8200  VTT_CPU_VO对地短。拆桥后对地值正常，补上待机芯片UP1589Q和PQ8102、PQ8103后发现PR8101掉了，补上后又发现PR8120 2脚断线，再补上。

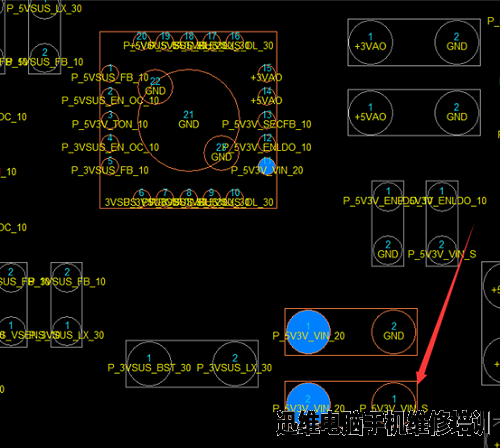

华硕X450CC不触发维修（图2）

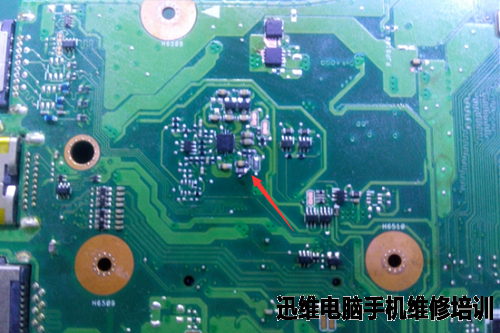

华硕X450CC不触发维修（图3）


　　搞好后按开关触发了，顺利亮机。

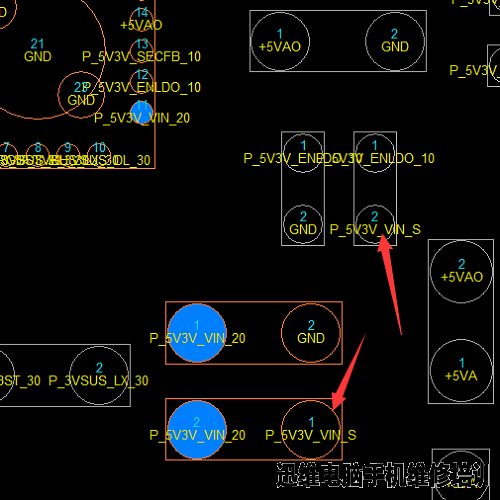

华硕X450CC不触发维修（图4）

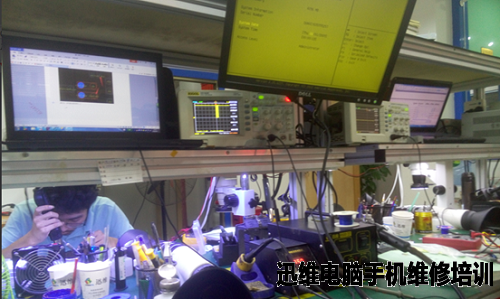

华硕X450CC不触发维修（图5）
