更新时间：2014-09-16 浏览量：843

型号：联想

故障：不开机

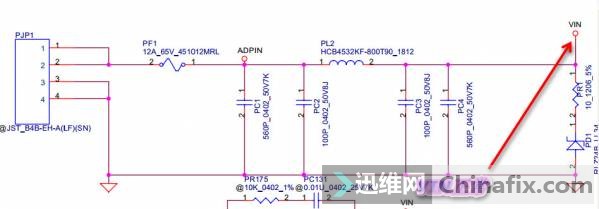

直接切入正题，接可调电源触发发现短路关机。检测发现公共点有短路，就先解决它吧。公共点对地阻值仍然为6.几欧。经测量发现连接B+的滤波电容PC24损坏，去下这个电容后测公共点对地阻值恢复到460正常了，更换这个电容公共点短路解决。见下图：

开机测试仍有保护，看来还是有短路，测量待机电路和其他的电路没有发现有短路现象。接着测量发现CPU的供电有短路。先来看一下CPU的供电电路。见下图：

由上图可以看出CPU供电是由两相供电组成，首先测量CPU供电的MOS管，上管和下管均没有发现问题。见下图：

既然上下管都没有问题那就好办了，看来短路是在电容上了，但是CPU供电电路的滤波电容不少，没有办法只能一个一个的去测，经过测量发现滤波电容C562有问题，更换后解决。见下图：

现在短路基本处理好了，接可调电源公共点VIN有19V正常输出了B+正常。见下图：

开机没有反应，测量发现没有待机，真是没这么容易就好啊。见下图：

这个机器的待机芯片是MAX8734AEEI。测待机芯片MAX8734AEEI的供电正常。见下图：

测待机芯片MAX8734AEEI的18脚LDO5输出5V正常。见下图：

测待机芯片MAX8734AEEI的8脚基准电压只有0.几V应该是2V。见下图：

由此判断待机芯片损坏因为基准电压是芯片内部产生的，找料板拆芯片换上开机测量待机电压正常输出外接以显示，装机正常亮机。维修结束了。

文章来源：迅维网
http://www.chinafix.com/thread-801684-1-1.html
