　　机器型号：富士通LH520

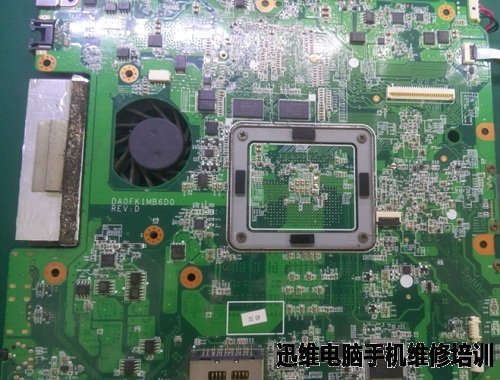

　　板号：DA0FK1MB6D0 REV D

　　故障现象：客户说是主板短路，但短路原因未知。如图：

富士通LH520开机大电流维修（图1）

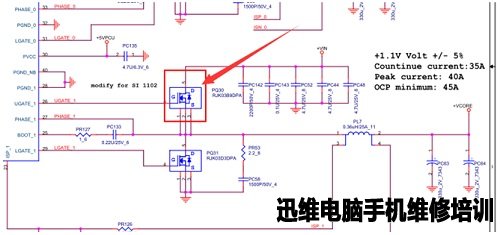

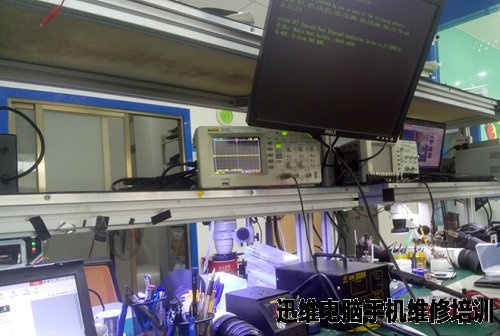

　　打各大电感和公共点的值没有发现短路，上电直接3A大电流，百思不得其解。公共点对地值120，虽然没短，但对地有点低。猜测有可能是哪个PWM电路异常，上管击穿，导致大电流。打公共点到各大电感的值，发现公共点到CPU供电电感只有8，拆掉PQ30后正常。换了一对上下管，正常亮机。

富士通LH520开机大电流维修（图2）

富士通LH520开机大电流维修（图3）
