DELL D610 用电池能开机，用适配器不加电、不充电

更新时间：2014-08-15 浏览量：586

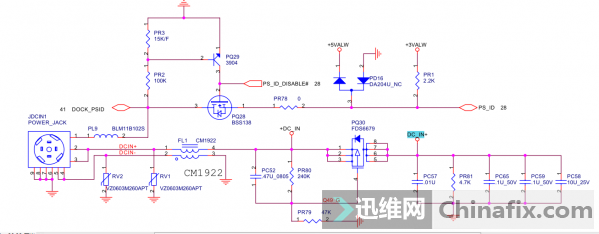

同行送修的DELL D610，故障现象为：用电池能开机，单用适配器不加电。根据故障现象“电池可以开机正常使用”可以看出，该笔记本的供电系统和信号系统都正常，用适配器开不了机而且不能充电！那么说明该笔记本的保护隔离电路出问题，拆开机器，打开电路图如图：

可以看到，该保护隔离电路由电源接口JDCIN1、保险电感FL1和两个P沟道的MOS管组成。用万用表在不接电源的时候测量电源接口无损坏，FL1也正常，两个MOS管的D、S极之间的阻值也正常。然后接上可调电源检测，在电源接口的输入端有19V，FL1保险电感的输出端也有19V，MOS管PQ30的S极也有19V输入，但PQ30的D极无电压输出，测G极的电压为19V，看来问题就在这里了。

从电路图可以看出，PQ30的G极是由+DC_IN 19V经过PR80和PR79分压得到，正常应该为2.7V左右，但现在G极电压只有19V。出现这种情况有两种可能，一是PR79阻值增大，另一种是PQ30的G极和S极之间击穿。测量PR79阻值正常，在检测PQ30，用万用表测，G、S极之间的阻值为0，确定就是PQ30被击穿。

从料板上找来一个P沟道的MOS管，换上，接上电源测试，PQ30的G极为2.7V、D极为19V，PQ41的输出端也是19V，装机测试，用适配器可以正常开机，并且正常充电，维修完成。

文章来源：迅维网
