两个苹果板维修过程，简单述说

更新时间：2015-07-20 浏览量：404

周日两个苹果

第一个问题不大，适配器不正常，电池正常。研究研究发现是一个电流检测电路的电阻有空焊，被胶包着，焊焊就正常。朋友的板，请吃了个中饭
第二个，到今天才修好。
因为只有课余时间可以修，大部分时间都在上课。
昨晚远程给大家看过视频，移花接木。
不知道昨晚同学们还是否记得这事呵呵当时没抓图，就这张吧，群聊天里找到的，不知道哪位同学抓拍的。哥正在飞线

好了，简单描述下故障吧没有时间大规模组织语言，再一个维修过程中的图片也没拍。

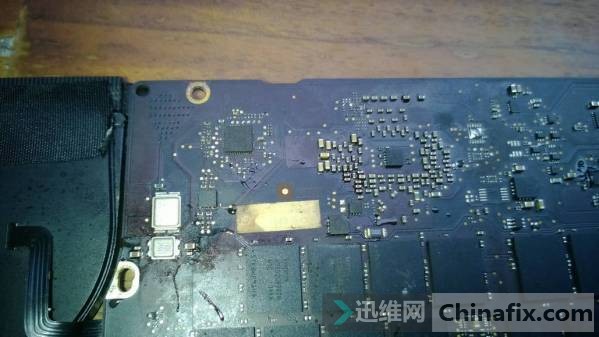

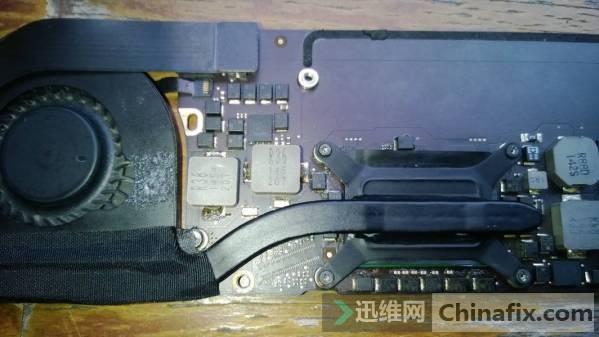

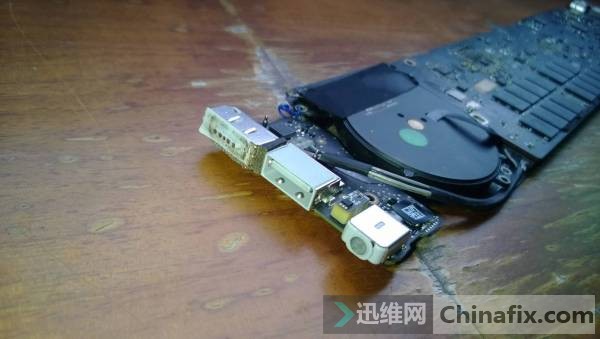

这是一个AIR机器，长条型板板号 K21 051-8870 820-3023-A_APPLE MACBOOK AIR A1369，CPU、内存等全集成。

故障为，开机掉电，没有CPU供电，但能抓到SVID信号。CPU供电芯片的上管G极无任何波形。。。。
客户已换过电源芯片、CPU、桥、BIOS等。。。最后一次是换完桥后，使用了30分钟，然后故障依旧。

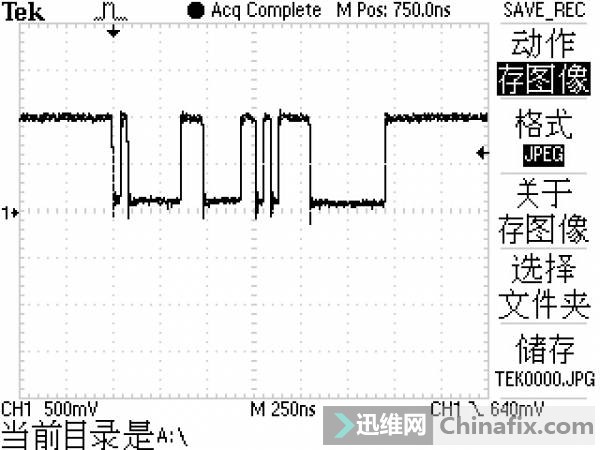

根据HM6X时序，既然SVID有波形了，首先考虑就是电源芯片的问题这是抓到的SVID波形，仔细计算发现这个不正常呀~~

经过对比研究，还是不敢确定是CPU问题，毕竟上家已经换过CPU，换前换后波形一致。下面是研究的小纸条和正常的波形图

为了判断问题，大胆采取了一个移花接木的招数，就是开头说的，昨晚远程演示给大家看过了
"把另一个正常的板的SVID飞到有问题的板子上，把供电开启这些也飞过来，目的就是让坏板上的电源芯片满足正常的条件，用于测试其是否能正常工作。"
经过测量发现，电源芯片是好的，问题还是出在CPU这边。

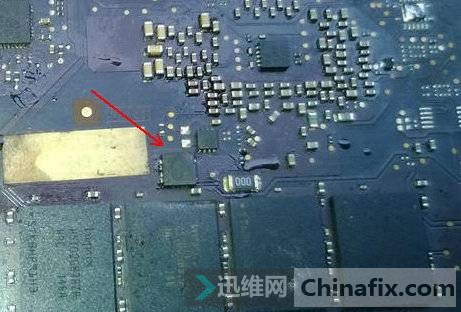

今天中午继续研究，既然是CPU这边问题，但CPU已经换过，可以排除，那么只有它的条件不正常了。再说这机器是掉电的，用示波器双通道对比发现有一个1.5V比任何信号都掉的快，它干嘛这么着急的掉下去呢？
