机型：惠普CQ40



　　板号：LA-4101P

　　故障：不跑码



　　维修过程：

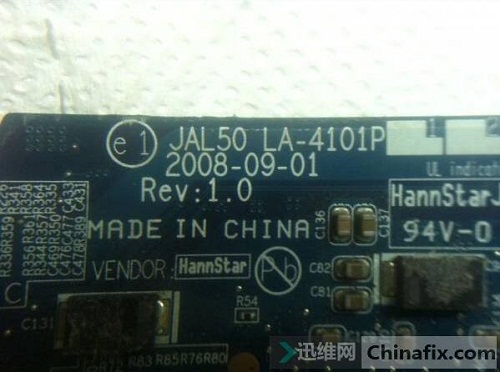

　　客户拿来一块HPCQ40集显的主板，板号为LA-4101P。



惠普CQ40 图一

惠普CQ40 图二

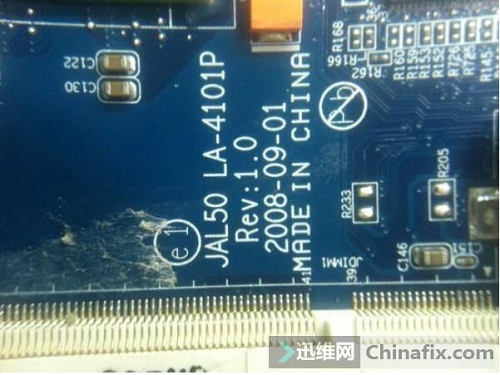

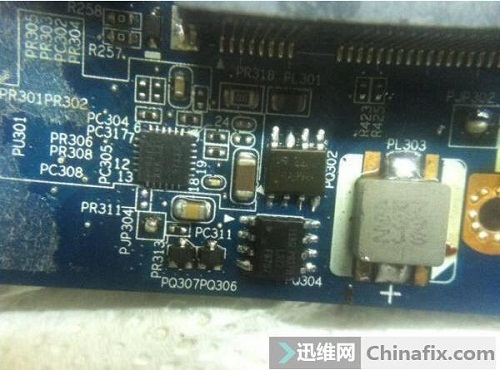

　　拿过来一看，待机芯片这块有点小腐蚀。



惠普CQ40 图三



　　为了安全起见，待机芯片和上下管，电感，电容全换。



惠普CQ40 图四



　　换好后通电，发现待机正常，按开关后，电流上到0.6A后，过几秒后掉电到待机，然后再自动触发跳了两下后电流到0.6A左右不动，看来是不跑码啊，怎么办？当然是先测条件了。



　　1、测全板供电（电感以及转换电压），都出来了，正常。



　　2、测全板的PG（EC发给SB的PG，以及CPU供电的PG,还有NB发给CPU的PG），都正常。



　　3、测全板时钟，时钟引脚上测，都有波形，正常。



　　4、再测复位（平台复位以及CPU复位都正常）。



　　5、测ADS#有电压，但是无波形，看样子是CPU没有工作的样子。

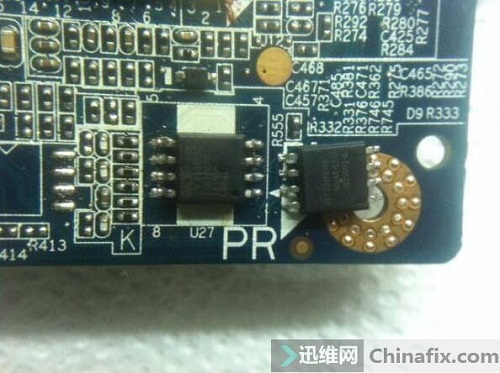

　　一下没思路，尽管ADS#无波，但还是想刷个BIOS试试，毕竟BIOS被人修过，而我又有此机的备份BIOS，但是当我把上家刷过的BIOS取下来的时候，发现竟然是2M的BIOS芯片，而我备份的BIOS确是1M的，真搞不懂到为何1M的BIOS刷到2M的BIOS芯片里面还能开机，搞不懂也没办法，还是找个1M的BIOS芯片给刷上吧。



惠普CQ40 图五



　　刷好后，本以为就是1M的BIOS，被换成2M的BIOS的原因，满怀信心的再次通电，按开关后电流还是上到0.6A左右过几秒掉电到待机，然后再次自动触发跳两下后到0.6A左右不动，天啊，这刷了BIOS跟没刷BIOS是一个样，看来还是有别的什么问题，心想从哪测起呢？

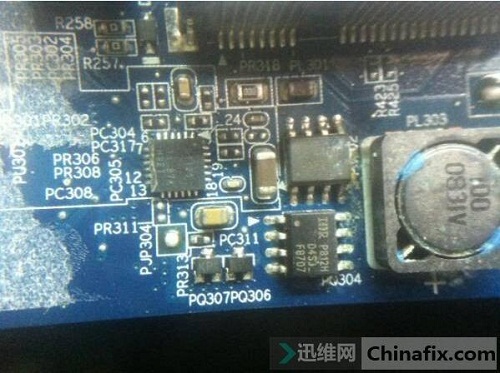

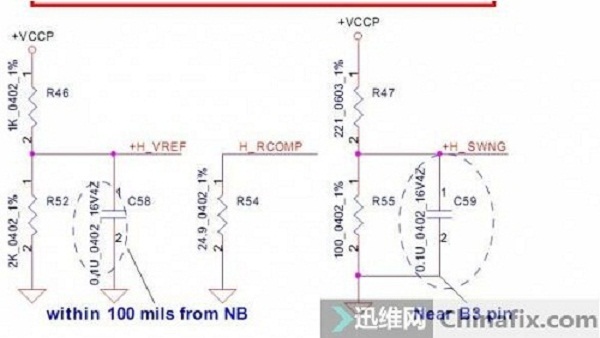

　　想了一会，还是从最简单的电压方面着手比较好，就是CPU座旁边的北桥，南桥周围的小供电，就比如下图这样的供电。




惠普CQ40 图六

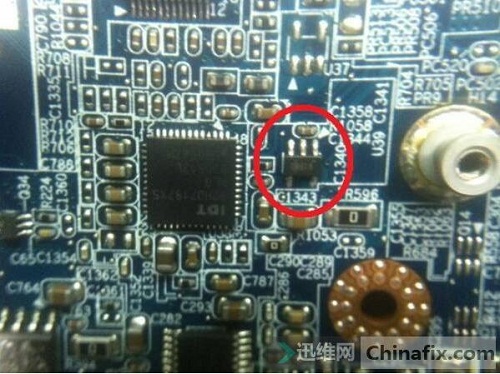

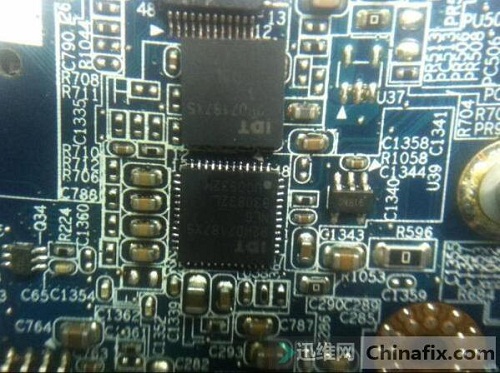

　　测了好一会儿，也没发现什么不正常的，但是当我把板子翻到另一面时，意想不到的事发生了，我的手好像被什么烫了一下，当时就觉得不对劲，于是小心翼翼的在刚才那个地方一通乱摸，终于找到了这个东西，就是下图的U39。




惠普CQ40 图七

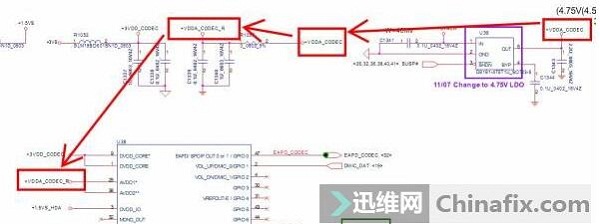

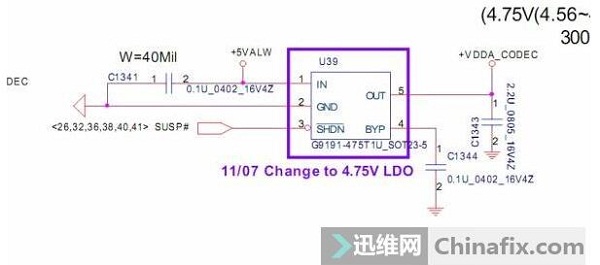

　　再看图纸，查下这个是什么东东,原来这个东西是给声卡供电的。



惠普CQ40 图八

惠普CQ40 图九

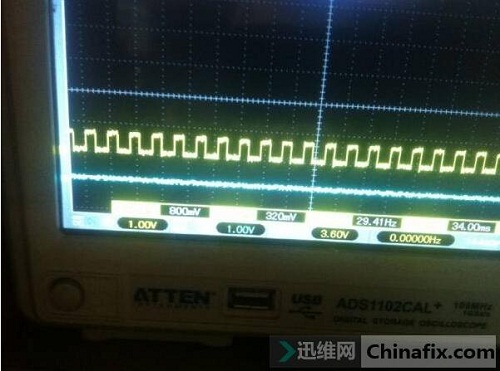

　　当时我测的其输出电压为0.8V左右，并且一直跳个不停。



惠普CQ40 图十

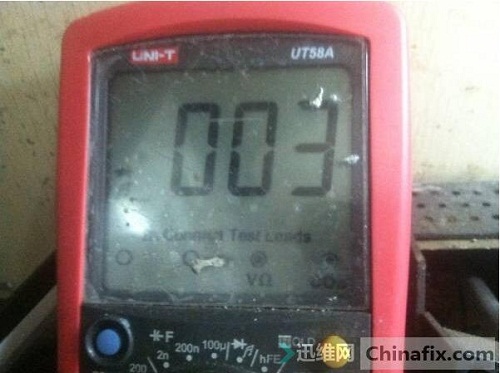

　　再测其阻值，竟然只有0.03欧，这根本就是短路，但是为何还有电压输出，真是搞不懂。




惠普CQ40 图十一

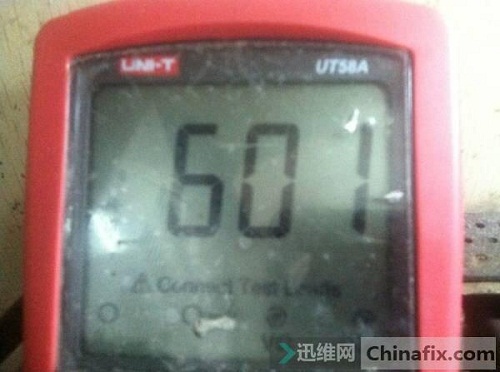

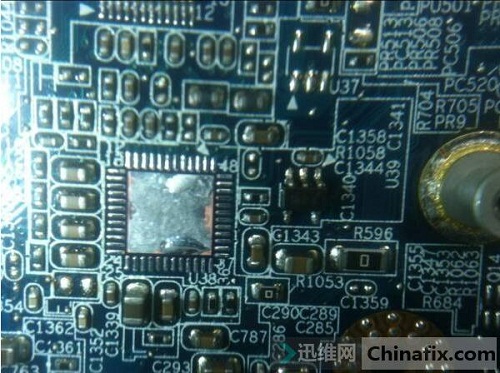

　　既然是给声卡供电的，那么声卡坏的可能性就比较大了，于是拆了声卡后，再测阻值，发现有600多欧的阻值，正常了。




惠普CQ40 图十二

惠普CQ40 图十三



　　于是找了一个声卡换上，再测阻值，发现竟然又回到3欧，心想没道理啊。




惠普CQ40 图十四

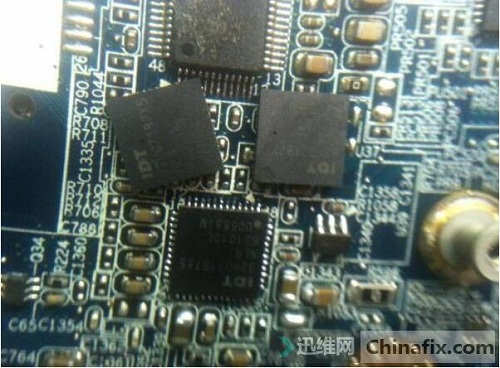

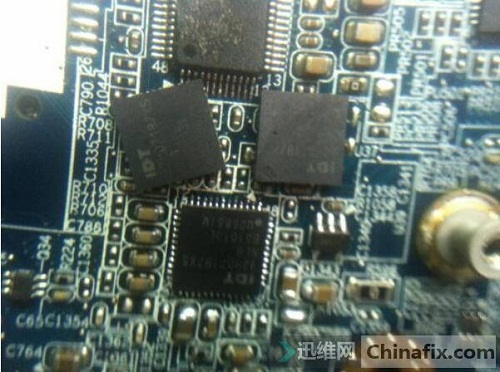

　　于是就把它所连的电容什么的，都断了一遍，发现还是短路，心想难道换上去的还是坏的，心有不甘，于是再换一个上去，再测阻值，发现有500多欧了，正常。




惠普CQ40 图十五

惠普CQ40 图十六

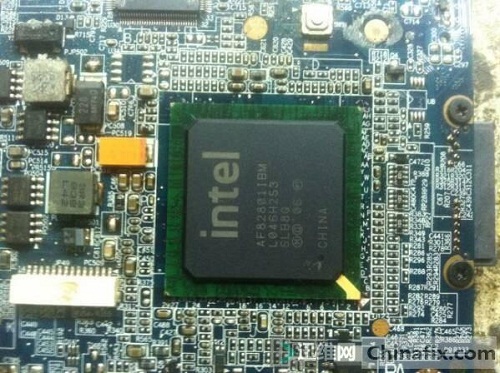

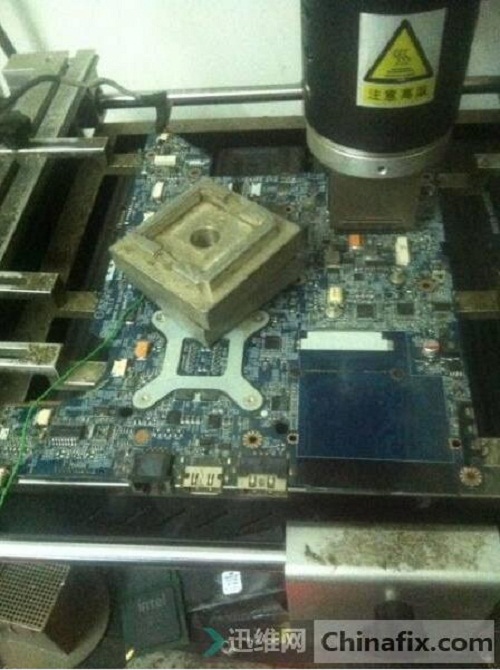

　　这个问题解决了，看来就是这个声卡引起的不跑码了，再次通电后按开关，电流依旧上到0.6A左右掉电到待机，然后自动开机跳两下后到0.6A左右不动。这是什么板，连搞两三个问题都是这样，没有一点反应，心想，会不会是声卡烧坏了，从而导致SB也损坏了呢，仔细一琢磨，还真有可能，心里不想干桥，但还是没办法，干吧，上BGA。




惠普CQ40 图十七

惠普CQ40 图十八

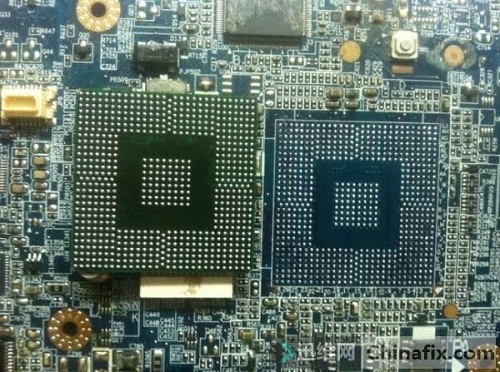

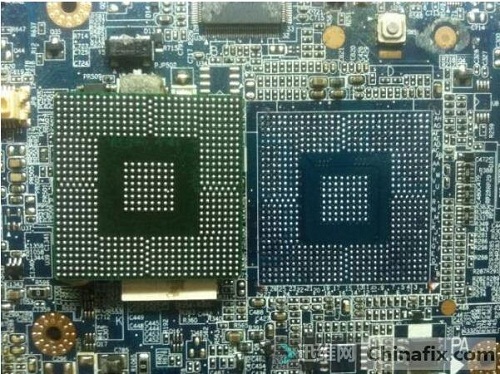

　　拆下后，重新找了一个桥，植好球。



惠普CQ40 图十九

惠普CQ40 图二十

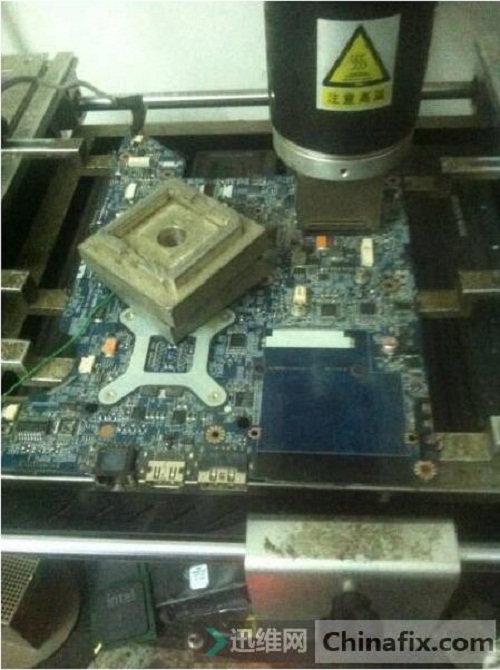

　　再重新上BGA把其焊回去。



惠普CQ40 图二十一



　　做好SB后，再次通电，按开关后，电流上到1.2A左右亮机，此机修复。



　　总结，此机一开始是被别人换过了BIOS芯片，然后可能是由于声卡芯片被烧从而导致南桥损坏，引起的不跑码。



　　最后附上本机BIOS，是集显的：http://pan.baidu.com/s/1i5ezoqh
