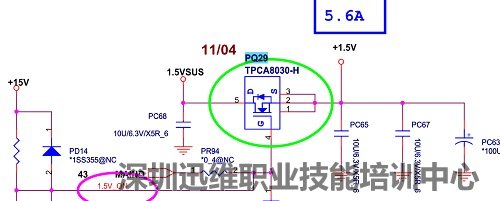

今天接到一台联想E40，故障为触发瞬间掉电。待机0.004，正常，上电刚到0.15左右就掉电，此板子是广达代工的，版号为DAOGC5YB8E0 REV：E。根据广达掉电的维修思路，一般都是由于缺电压造成的，所以就一路一路测试。首先测到SUSON（相当于S4信号）开启的1.5VSUS内存供电已经有了，顺便测了下1.5VSUS经过PQ29转换的后继1.5V也有了，前面受控的15V肯定也正常。



联想E40触发瞬间掉电艰难维修（图1）



　　之后又沿着MAINON信号（相当于S3信号）开启的每一路电压慢慢查，发现3.3V，5V后继，1.05V_VTT，0.75VSMDDR_VTERM等这些电压都有，连CPU的核心供电VCC_CORE也在按开关掉电瞬间测到有0.9V左右。广达代工的板子都有个HWPG电源信号，每一路电压正常后都要发出PG汇合到一起，少一路电压这个信号就不会发出，所以测了下HWPG竟然也发出了3.3V的高电平。

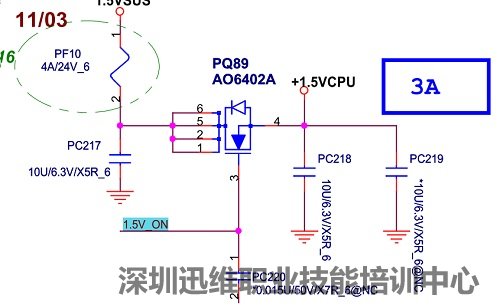

　　这些电压都出了，那CPU也应该发出寻址了，那就上示波器再测下南桥下的BIOS芯片的2脚和5脚，可测到一次跳变波形但是瞬间就掉下去了，说明CPU已经在掉电的瞬间发出了寻址的信号，那究竟是什么引起掉电的呢？我只是测了大部分的电压，后继肯定还有一些小电压没有出来，那就静下心来再慢慢查吧！皇天不负有心人，最后查到一个1.5VSUS又经过PQ89转换出了一个1.5VCPU。


联想E40触发瞬间掉电艰难维修（图2）

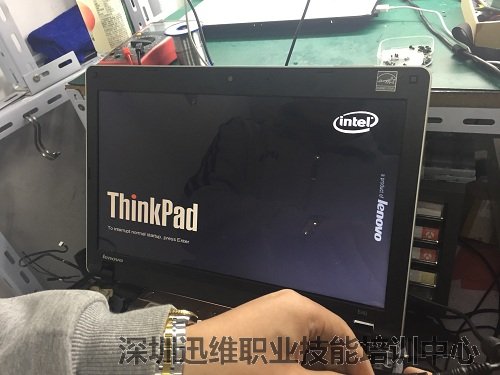

　　这个电压是给到CPU的，正好没有查到此电压，测了下PQ89的1256脚有输入都为0V，于是查相连的保险PF10 1端有1.5V输入，一端却没有输出，静态下测保险阻值无穷大，于是将保险两端直接飞线，再次上电测试，电流一路上扬，完美亮机！附上故障点的图还有修复的图。


联想E40触发瞬间掉电艰难维修（图3）

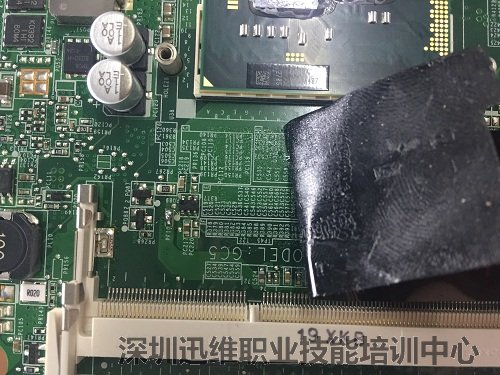

　　就是这个PF10出问题了，已经被我拆掉短接了。


联想E40触发瞬间掉电艰难维修（图4）

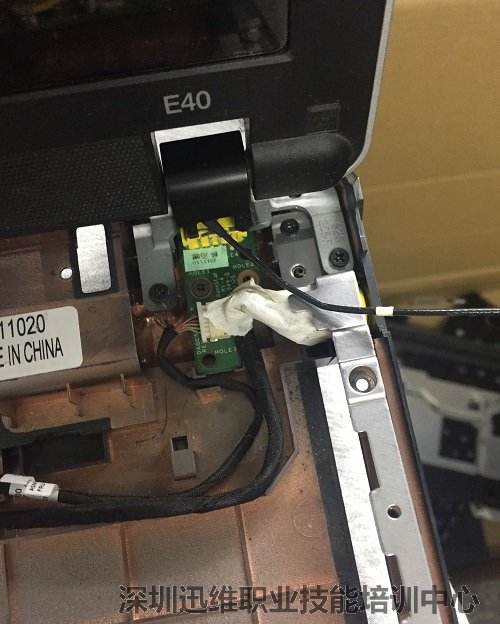

　　装好机后大短路，最后发现是电源接口的热缩管脱落导致19V进来的电碰到了旁边固定的铁壳导致打火，看来这也是thinkpad本的一大毛病，用纸胶带包住再次装机 ，一切正常了！


联想E40触发瞬间掉电艰难维修（图5）



总结：


　　此本的1.5VCPU电压是给到CPU的，因为CPU控制内存，要与内存通讯，没有此电压是不行的，而此电压不出，HWPG照样发出，说明这种小电压不出是不会影响HWPG电源信号的发出，却会影响CPU的工作，所以在以后的维修中还是要多多实战，才能知道很多奇怪的毛病。至此，联想E40触发瞬间掉电艰难维修结束！
