据同行讲换过EC，也刷过BIOS，但故障依旧，开机掉电。静态测试主板上关键测试点都正常，然后通电检测，去掉内存，仍然是掉电，最小化硬件也掉电，可以确定是电路方面的故障。

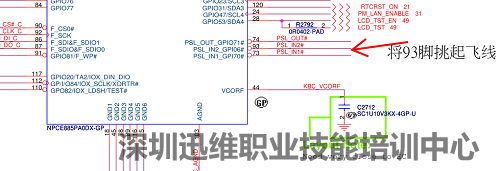

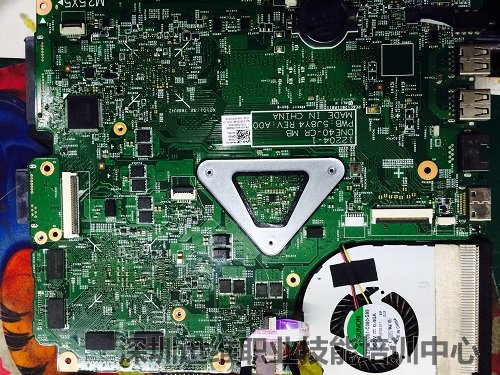

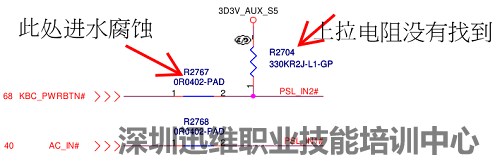

　　此笔记本电脑是纬创代工的，板号是1224-01。找来电路图，对照电路图找到EC的开关引脚93脚，KBC_PWRBTN#，测试发现电压是2.4V左右，正常电压应该是3.3V。断电，在主板上跑电路发现R7267有腐蚀，电阻R2704没有找到；再跑电路发现到开关引脚上的R7267到EC引脚之间有断线。


二修Dell 14R-5421开机掉电故障（图1）

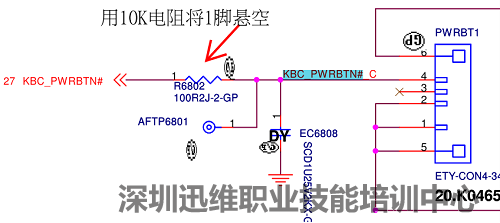

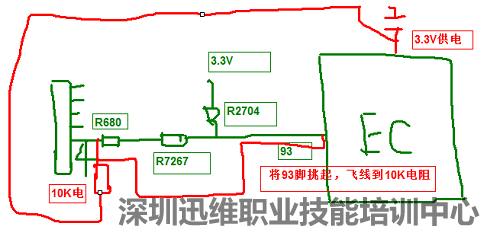

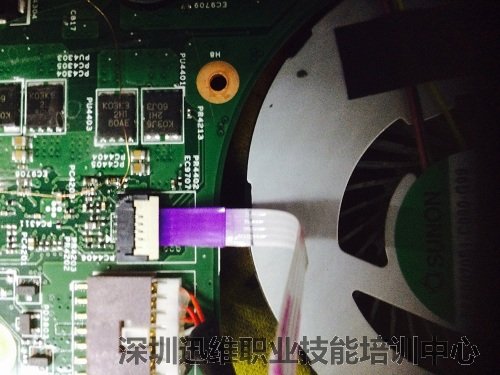

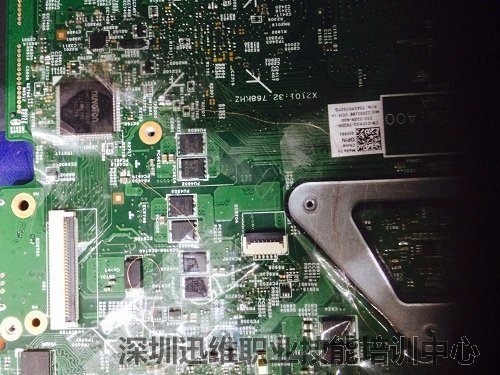

　　看来故障就在这里了，EC开关引脚上的电压不对引起自动上电，然后掉电。主板上的R2704电阻没有找到，测EC的93脚阻值发现也偏低，将EC的93脚挑起，然后直接飞线到开关板接口的4脚，将原来的R6802去掉，找一个10K的电阻，将电阻一个脚悬空，一个脚连开关的4脚，然后再找一个待机有3.3V的地方，飞线到10K的电阻上。




二修Dell 14R-5421开机掉电故障（图2）


二修Dell 14R-5421开机掉电故障（图3）


二修Dell 14R-5421开机掉电故障（图4）


二修Dell 14R-5421开机掉电故障（图5）

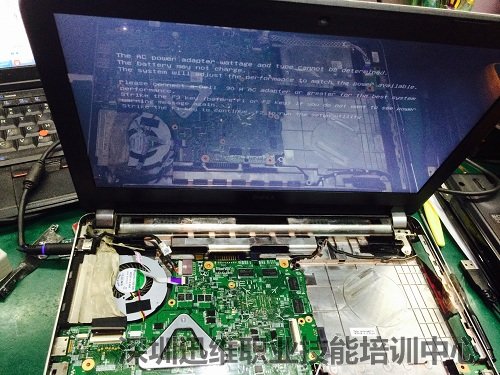

　　飞好线后再接电源，不再自动上电。用万用表测试，EC的引脚电压3.3V，开关引脚电压也正常，3.3V。按下开关测试，熟悉的Dell LOGO出现了，倒计时20秒，也不再掉电了，接下来装机测试一切正常。


二修Dell 14R-5421开机掉电故障（图6）


二修Dell 14R-5421开机掉电故障（图7）


二修Dell 14R-5421开机掉电故障（图8）



　　故障总结：Dell 14R-5421开机掉电故障是由于开关到EC之间有断线、板层腐蚀引起的。维修的难点就是这种故障是开机显示之后掉电，会把我们带到信号方面或者其它的故障上，我们可以通过对笔记本主板电路和信号的了解，确定维修思路来判断是电路方面的故障。
