DELL戴尔vostro 3350加电不显1D05V_VTT短路维修案例
更新时间：2016-04-30 浏览量：740
型号：戴尔vostro 3350
板号：10261-1
故障：加电不显
DELL戴尔vostro 3350加电不显维修方法/步骤：

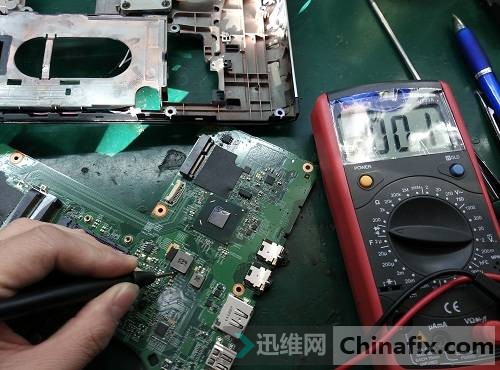

拆机测试发现电感PL4502 1.05V短路。
戴尔vostro 3350加电不显 图1

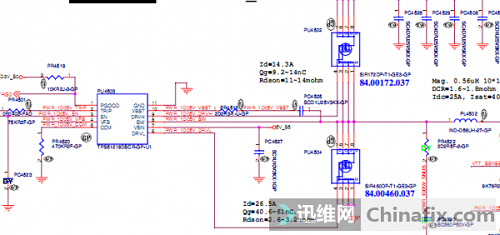

拔掉TPS51218，测量还是短路。
戴尔vostro 3350加电不显 图2

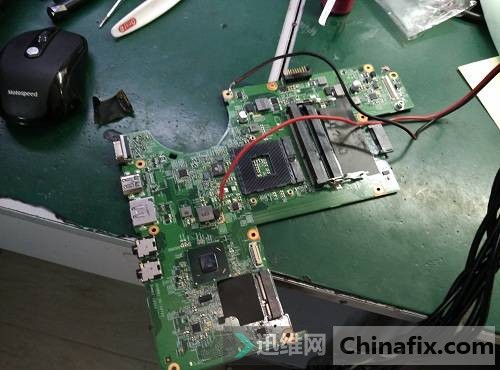

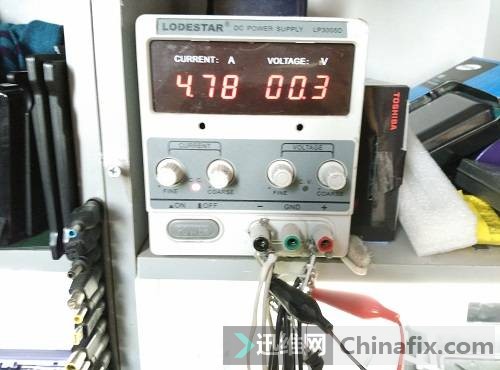

排除周边的场管电容以及其他元件后，测量还是短路，就剩PCH和板层了，只能通过烧鸡来检测了。电流从2A慢慢调到接近5A，主板没有发热的地方，这种情况是很少遇见。
戴尔vostro 3350加电不显 图3
戴尔vostro 3350加电不显 图4

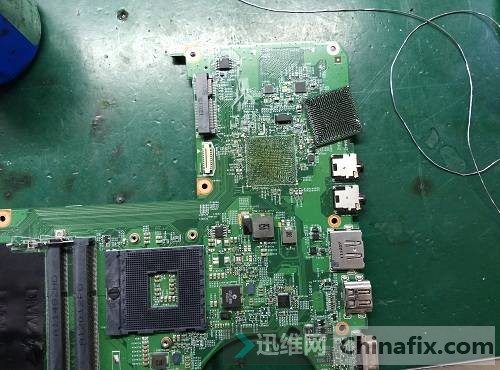

直接拔掉PCH HM67。
戴尔vostro 3350加电不显 图5
再测电感阻值正常了。
戴尔vostro 3350加电不显 图6

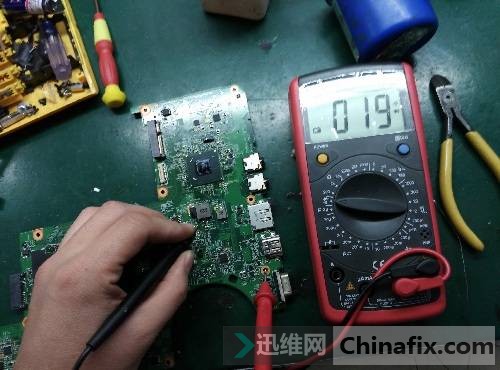

换了桥之后，再测电感阻值19。
戴尔vostro 3350加电不显 图7

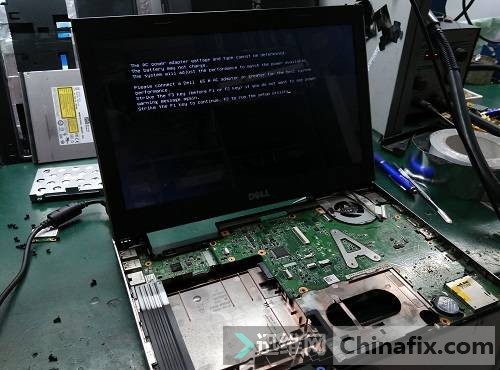

机器装一半，通电测试，戴尔vostro 3350完美亮机，故障排除。
戴尔vostro 3350加电不显 图8
文中图纸不清晰查看原文链接：http://www.chinafix.com/thread-929996-1-1.html
本文作者：迅维ID：城市维客
