一波2折的HP-CQ45维修，
更新时间：2015-04-23 浏览量：494
昨天接了台HP-CQ45，客户报的故障是不通电，先拿过来试试，插上电源，话不多说上图。有图纸是最好不过的了，在电脑维修培训网上找了找电路图，还真找到了。不废话植入主题：

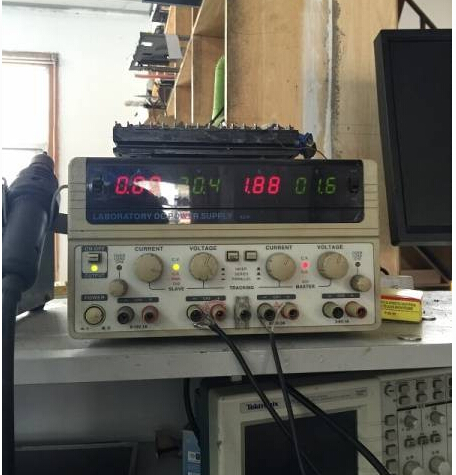

故障：大短，（电流是限了流的），扒光它那华丽的皮皮，再爆张裸照

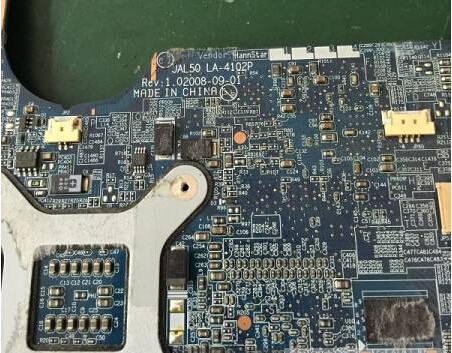

仁宝代工的，板号是（LA-4102P)，皮皮一扒就发现了情况，

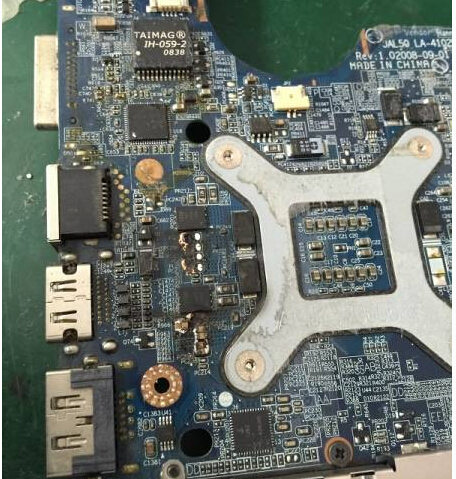

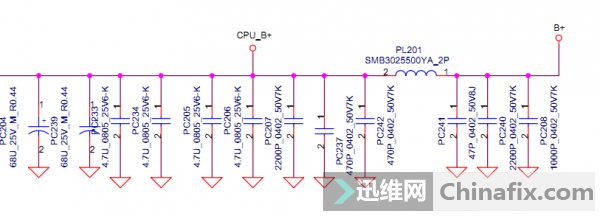

这烧的，都黑了，用烙铁把这些烧黑烧断的电容焊下来，打了下对地数值，还短，断开PL201 。

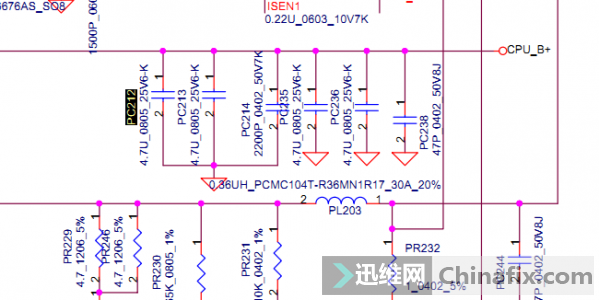

不短了，故障锁定在CPU供电这块了，看来要用烧鸡大法了，烧烧烧，烧到这个电容

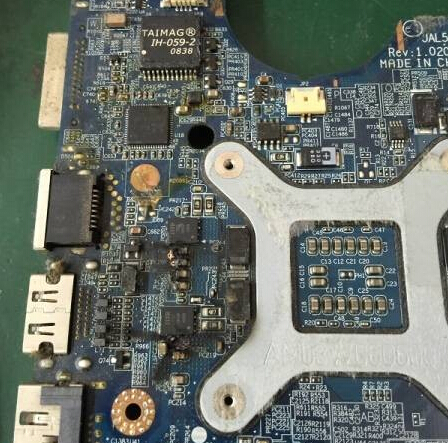

拆掉不短了，由于焊盘被烧掉了，不敢焊在原来的焊盘上，怕短路，上张补好的电容图：

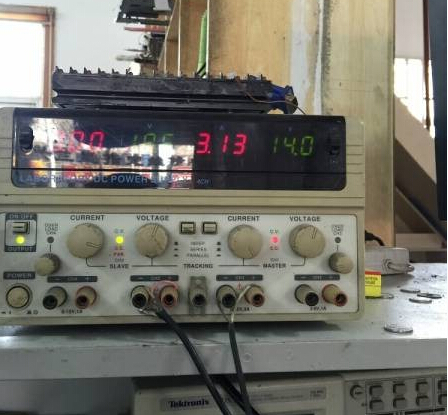

并了5个电容在一起，愉快的装机，上电亮机，下班。第二天班，不能充电了，（也识别不到电池但是能用电池开机 ）看来是不能愉快的玩耍了，反复的试机确定了故障，在打开适配器时电流变大，

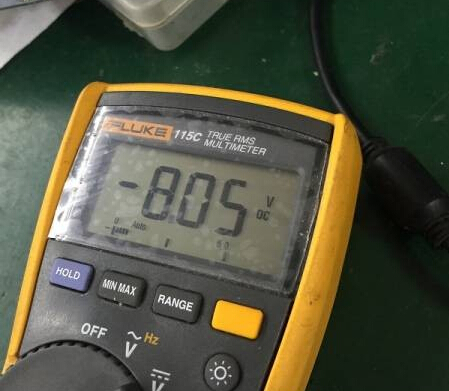

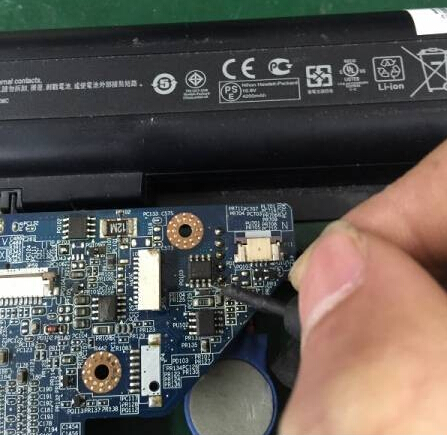

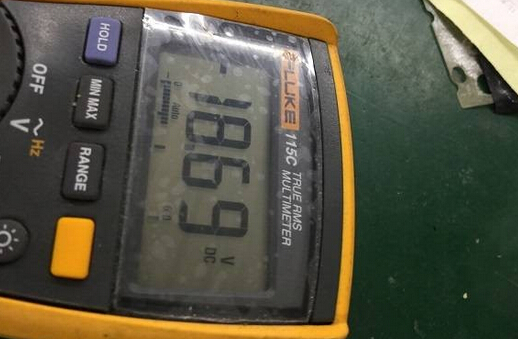

S极和G极电压一样

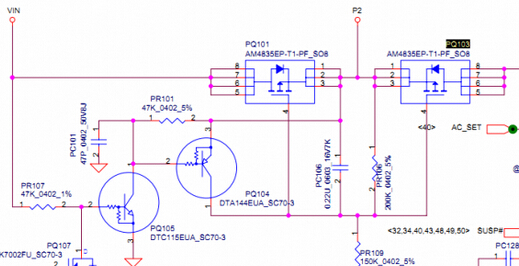

看看电路图吧，
G极怎么会有18.6V这么高的电压呢...PQ103为P沟道MOS管正常来讲，G极有怎么高的电压公共点还能产生，，只有PQ103这个管子击穿才能解释，换掉PQ103，G极电压恢复
进系统测试能充放电了，电池也检测到了，到此就结束了。
