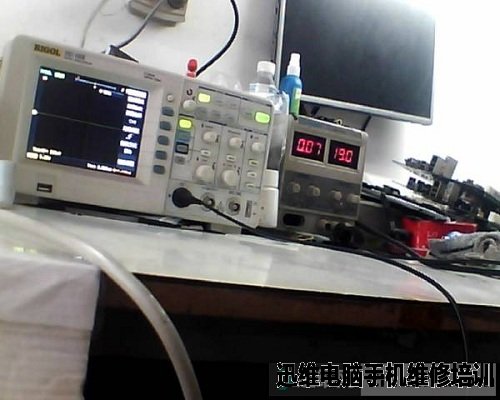

上午来一老客户，说去年年底在本店维修过无图像故障！这次是不触发， 留机维修。以前这个故障我记得是刷的图像处理程序就好了（这也是个通病。）上可调待机0.07A正常，我记得当时的待机就是0.07A，但是软关机，关机不拔电源待机又变成0.01A。



联想一体机C200小故障加通病维修（图1）

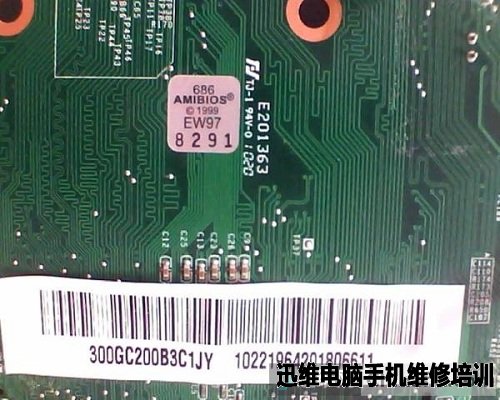

联想一体机C200小故障加通病维修（图2）


联想一体机C200小故障加通病维修（图3）


联想一体机C200小故障加通病维修（图4）

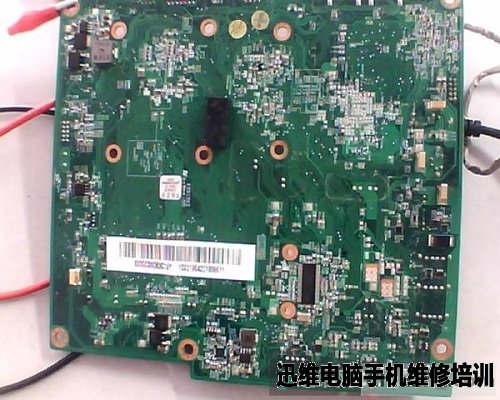

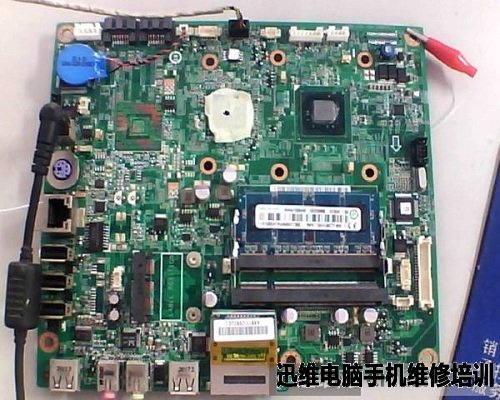

　　点开关确实不能触发，拆机，板子如上图。这次我先测试公共点，19V正常，查3V 5V电路。

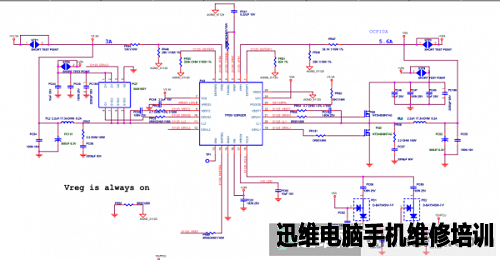

联想一体机C200小故障加通病维修（图5）

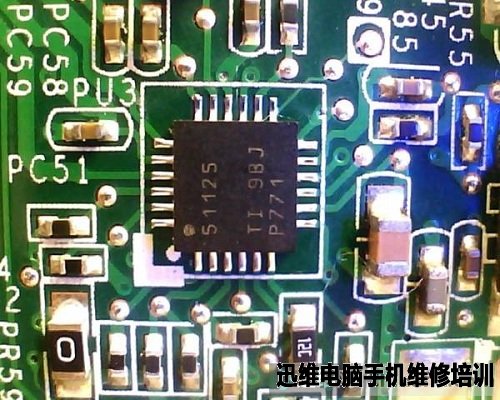

　　实测PWM 5V为1.8V，PWM 3V为0V。打阻PL2和PL3 ，一个150 一个180 正常，拆上下管打阻也正常。于是检查芯片的工作条件，16脚VIN19V正常， 8脚VREG3 3.3V正常，17脚VREG5 5V正常，3脚VREF 2V正常，1脚和6脚3V正常，13脚总开启正常。拿出不会用的波波（买回来1个多月还没学会）测试上管控制极和下管控制极都没有波形直接换芯片TPS51125看看。木有全新的芯片，找个料板的吹上去。看看焊接行不行？

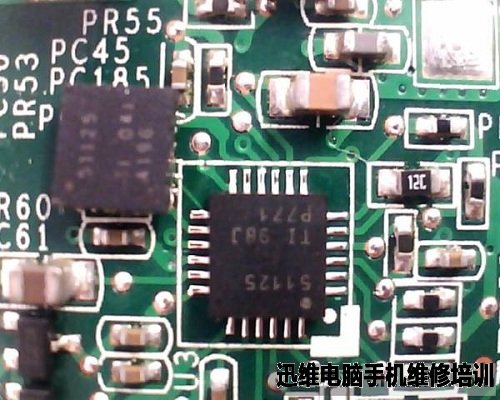

联想一体机C200小故障加通病维修（图6）


联想一体机C200小故障加通病维修（图7）


       上电再测试PL2和PL3 ，3.3V和5V出来了。点开关一动不动，随手测试开关条上开关电压。为0V，再看细节图和解剖图！

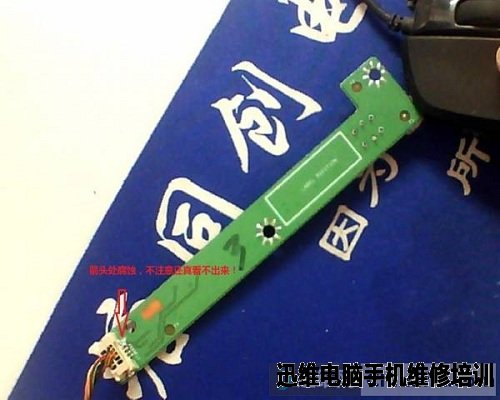

联想一体机C200小故障加通病维修（图8）


联想一体机C200小故障加通病维修（图9）


联想一体机C200小故障加通病维修（图10）

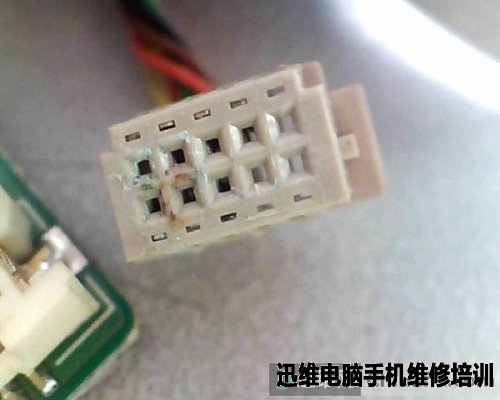

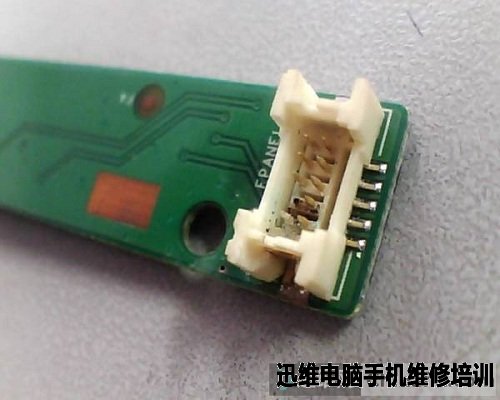

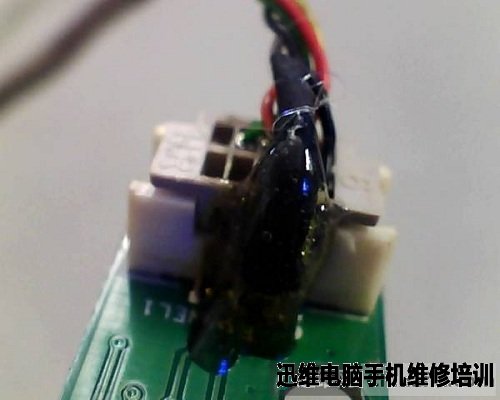

　　拔掉排线一看，针脚都被腐蚀掉了，怎么可能开机？处理了一下，打上热熔胶（没有加其他胶是因为便于以后维修）。

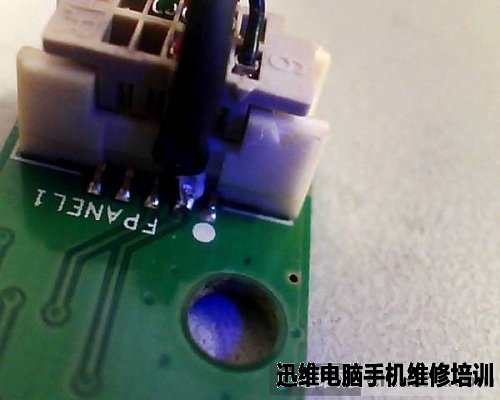

联想一体机C200小故障加通病维修（图11）


联想一体机C200小故障加通病维修（图12）


　　裸板点开关，电路一路小跑到0.48A，装上屏为1.15A，见下图：

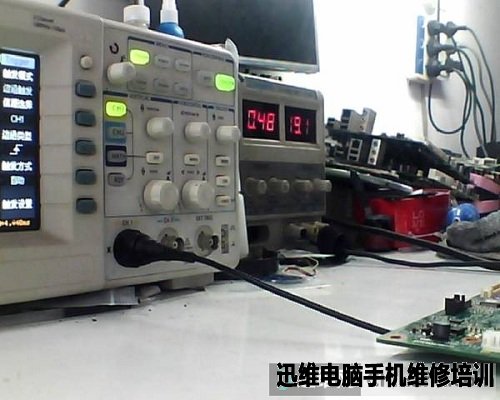

联想一体机C200小故障加通病维修（图13）

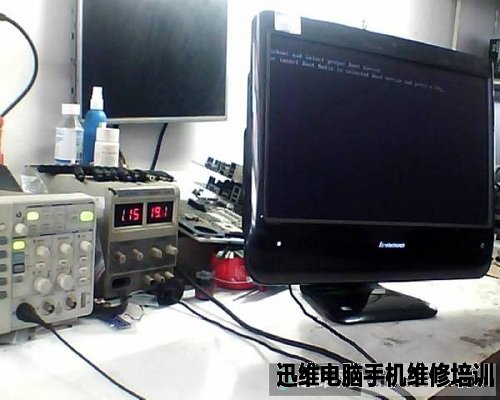

联想一体机C200小故障加通病维修（图14）



　　再一看进不了系统，进BIOS一看检测不到硬盘。这个我知道，联想一体机也有硬盘排线容易坏的通病，把硬盘那边排线的数据部分剪掉。换一个硬盘录像机里面的硬盘数据线，再开已经顺利进系统了。到处维修拆完全结束了！



总结：

　　这个机器的3个通病都被我遇到：

　　1、图像处理程序容易坏。

　　2、硬盘排线容易坏。

　　3、开关板的开关容易坏。
