【主板板号】联想LA-9901P REV 1.0



　　【故障描述】不触发 开不了机



　　【维修方法/过程】：



　　接修一台LA-9901P REV 1.0的裸板，客户说不触发，开不了机,原因未写。如图：

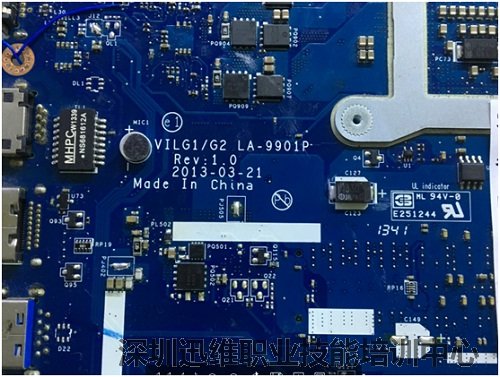

联想主板LA-9901P不触发 开不了机故障维修 图一



　　同事接手的没修好，正好有时间我就看看，同事告诉我开不了机有两个问题：



　　1、EC程序KB9012在线刷不了；



　　2、断开结点PJ401后级有1.8V的电压，后面断开了还是一样。



　　在此怀疑板层有问题，打开图纸PJ401是+3VALWP转+3VALW的结点，如下图，3VALW后面连的大的元件已经拆完了。

联想主板LA-9901P不触发 开不了机故障维修 图二

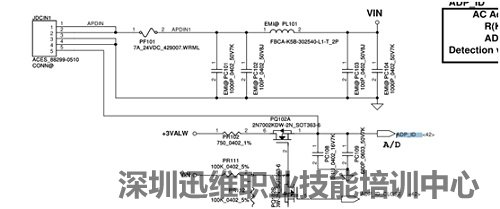

　　查找的过程就不多说了最后发现是来自ADP_ID ，如下图所示所以这是正常的。

联想主板LA-9901P不触发 开不了机故障维修 图三

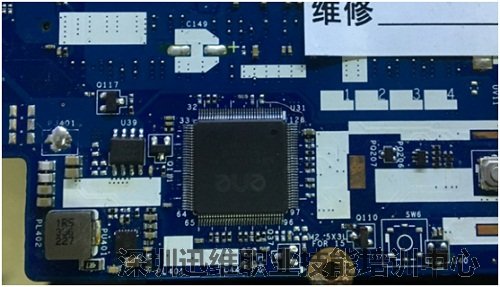

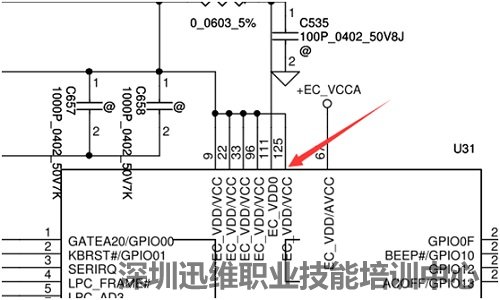

　　第一个问题解决了来找第二个问题。EC的条件同事也都查完了，我又重新查了一遍没有发现异常，按开关就是没反应，同事说EC在线刷写不了，我就试了一下，果然是这样；心想EC的待机条件是不是漏了什么？还发现一个问题就是EC124脚只有0.6V，正常是1.8V，同事也查了KB9012的PDF，上面只是简单的介绍，124脚的滤波电容同事也换了。没招了，最后想还是认真再查查待机条件吧，最后果然有发现EC的125脚没有电压，断线，飞线后如图：

联想主板LA-9901P不触发 开不了机故障维修 图四



联想主板LA-9901P不触发 开不了机故障维修 图五

联想主板LA-9901P不触发 开不了机故障维修 图六

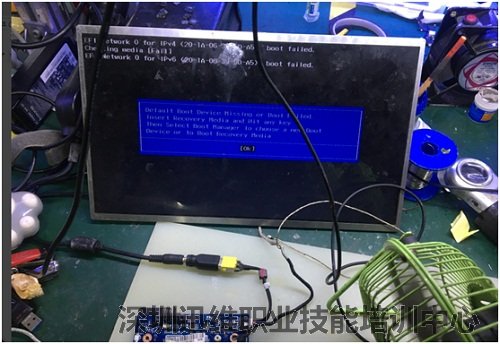

　　把件全部装完后顺利亮机。如图：

联想主板LA-9901P不触发 开不了机故障维修 图七




　　到此联想主板LA-9901P不触发 开不了机故障维修结束。
