重磅出击:进水苹果A1278 I5暗屏维修

更新时间：2014-03-31 浏览量：2835

重磅出击:进水苹果A1278 I5暗屏维修
暨2013年季度评选第三环节角逐BGA参评作品
喜欢我的朋友们支持一下。阅后留下你的脚印。

机器型号：A1278
机器配置: I5 CPU+ HM77
机器版号：820-3115B
机器故障：进水屏幕没显示。
同行送过来一台进水的A1278 PRO 接手一看是11年款I5cpu 的。同行说开机能听到开机咚的一声。拆开后盖屏线屏线接口已经烧糊。看来又是难啃的骨头啊。

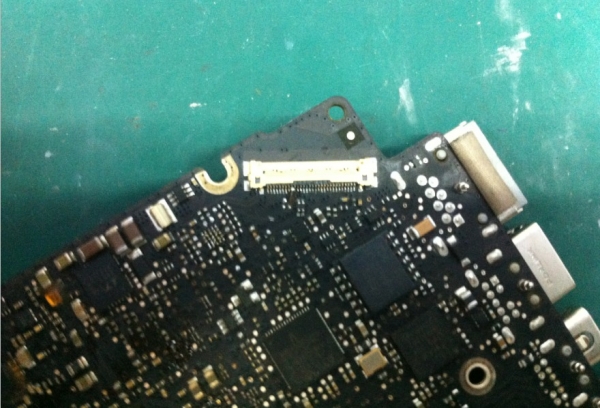

首先做进一步处理。更换屏线接口。更换屏线。直接上图。
打开图纸看了一下J900屏线接口的21脚和22脚已经烧断
直接飞线到22脚

这是更换下来的屏线和屏线接口

更换好后接下来开始测主板电路是否存在异常。有人会问换好后为什么不上电直接测试呢。我告诉你们。像这种进水烧屏线接口的一般都会存在很多故障。不可能换完接口就好。
这个正常状态信号是接近30V的电压。只要是这里一烧肯定会烧很多地方。

首先测量换的屏线接口针脚的对地阻值是否都少断线或者没焊好，经测量没有发现异常。接下来就要测量升压电路了。
第一部先测主供电的一个保险F9700 据经验判断只要是升压电路出问题这个保险每次都身先士卒，以身殉职。一测果不其然牺牲了。

升压芯片肯定已经算坏了。由于是BGA封装的小芯片就简单测量了一下没有明显短路就没有拆除升压芯片。上电测试了一下悲剧了。屏线接口出冒烟了。断电用放大镜仔细观察可能是之前烧的太厉害导致PCB短路了，弄手术刀把连接在主板上古铜皮分离断开然后在飞线到屏接口。再次上电测试，没有发现原来冒烟的场景了。老是这样玩我我的小心脏受不了啊。
但是屏幕还是不亮。这种结果在意料中因为升压芯片还没换呢。

重点来了。要测关键信号了。
第一步要看升压芯片的主供电有没有过来咱们看看他是怎么工作的呢？
LCD_BKLT_EN 和BKLT_PLT_RST_L这两个信号都是PCH发出来的高电位导通Q9707复合型双场馆的。Q9707导通把R9789电阻2脚拉低至地让R9788和R9789形成串联分压状态
导通Q9706使PPBUS_S0_LCDBKLT 12V电压工给U9701
测关键信号

PPBUS_SW_LCDBKLT_PWR这个电压一共去2个地方，
第一：供给U9701升压的芯片提供升压持续的一个12V电压。
r0910

第二：供给升压芯片的EN脚，通过R9731和R9715进行分压作为开启信号开启LED的一个重要条件

第二步要看亮度调节这个信号是有正常发给升压芯片。
LCD_BKLT_PWM实际测量就是是否有断线和R9704这个电阻是否损坏。
12V电压

第三步要看亮度调节的6个反馈电阻了。这几个电阻的线路不能断，阻值必须保持是0欧姆状态。这个就要结合点位图来测了。

第四步就是看周边的电阻了。看下I2C总线的线路和电阻。

第五步就是看屏的供电了
I2C总线的线路和电阻

经过以上测量发现屏供电的3.3v电压没有供到屏接口。
再测开启信号没发过来。此信号是PCH发过来的

故障已经发现，接下来就开始修吧。估计要换南桥了。
首先把升压芯片更换。更换好后上电测试屏幕还是没有反应。
再测LCD_BKLT_EN都没有了。难道是BGA升压芯片没焊好。于是拆下来测量还是没有。换了个新的上去还是一样，
LCD_IG_PWR_EN和LCD_BKLT_EN这两个信号都是PCH发过来的不犹豫直接更换PCH吧。
