联想E430不加电维修案例
更新时间：2017-03-14 浏览量：964

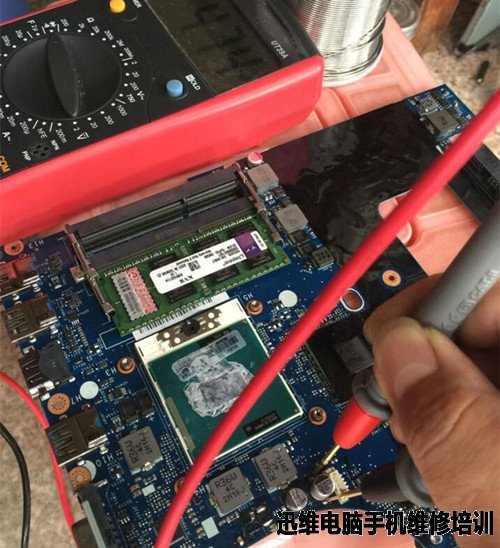

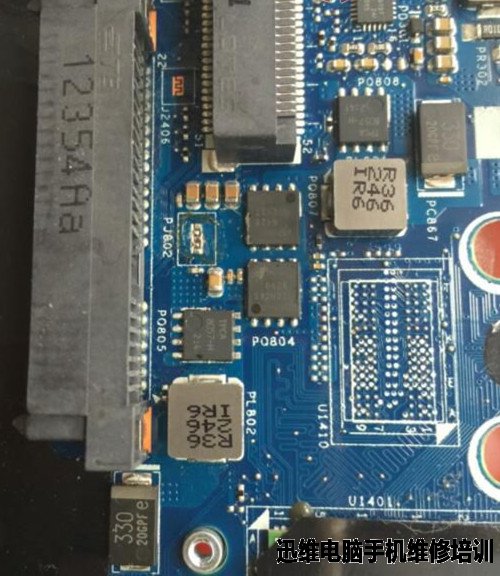

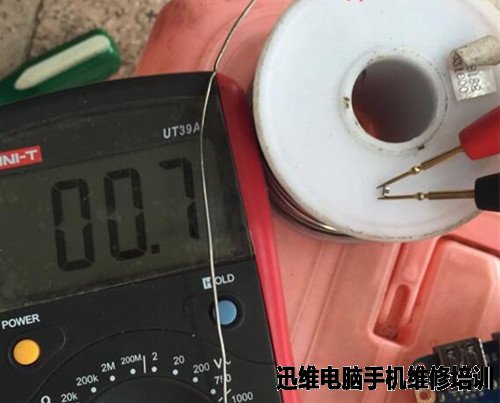

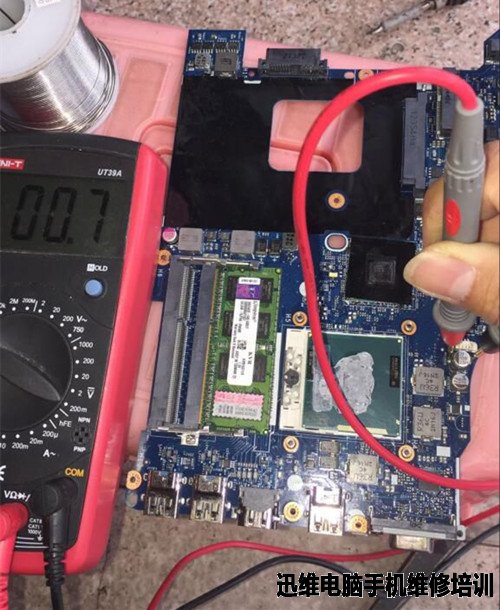

接修一台联想E430笔记本，故障是不通电，插外置电源充电灯也不亮，拆机检查主板上有20V，其他电压均无！测CPU旁边固态电容，短路0.4欧（跑掉表笔线0.3欧）。测跳线PJ802对地短路，焊开跳线只有一端短路，说明短路在后级。
联想E430不加电维修（图1）
联想E430不加电维修（图2）
联想E430不加电维修（图3）

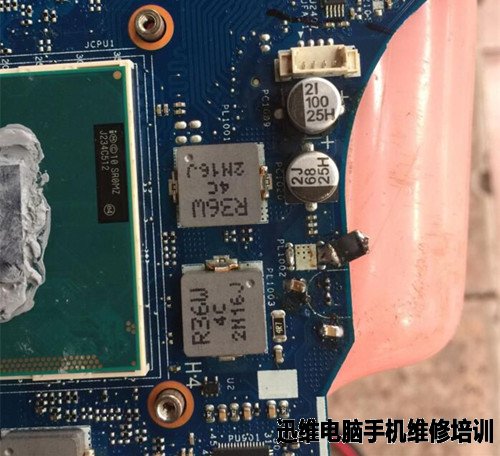

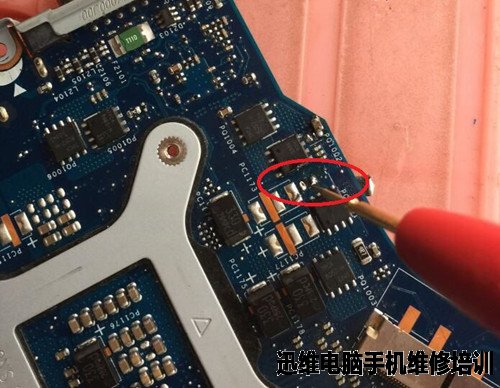

顺藤摸瓜，断开PL1002，前面不短路了，还是后级短路，PL1002旁边两个独石电容焊开，还是短路！转到背面（屏线插座旁）在路测了下两个独石电容都短路了，单独拆下测，短路1颗。
联想E430不加电维修（图4）
联想E430不加电维修（图5）

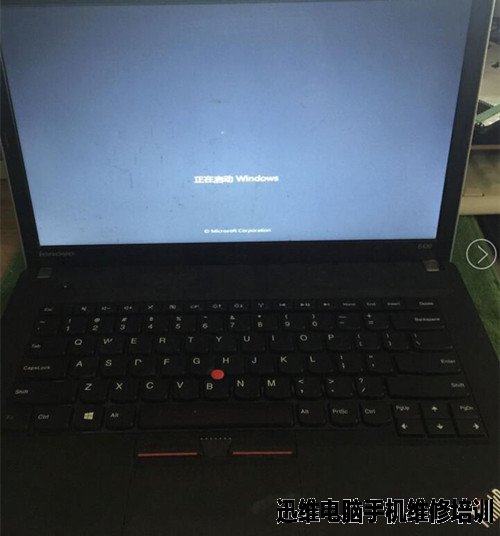

旧板上拆一颗相同体积的换上，再测不再短路，加电一切正常，联想E430不加电维修到此结束！
联想E430不加电维修（图6）
联想E430不加电维修（图7）
联想E430不加电维修（图1）
联想E430不加电维修（图2）
联想E430不加电维修（图3）
顺藤摸瓜，断开PL1002，前面不短路了，还是后级短路，PL1002旁边两个独石电容焊开，还是短路！转到背面（屏线插座旁）在路测了下两个独石电容都短路了，单独拆下测，短路1颗。
联想E430不加电维修（图4）
联想E430不加电维修（图5）
旧板上拆一颗相同体积的换上，再测不再短路，加电一切正常，联想E430不加电维修到此结束！
联想E430不加电维修（图6）
联想E430不加电维修（图7）
