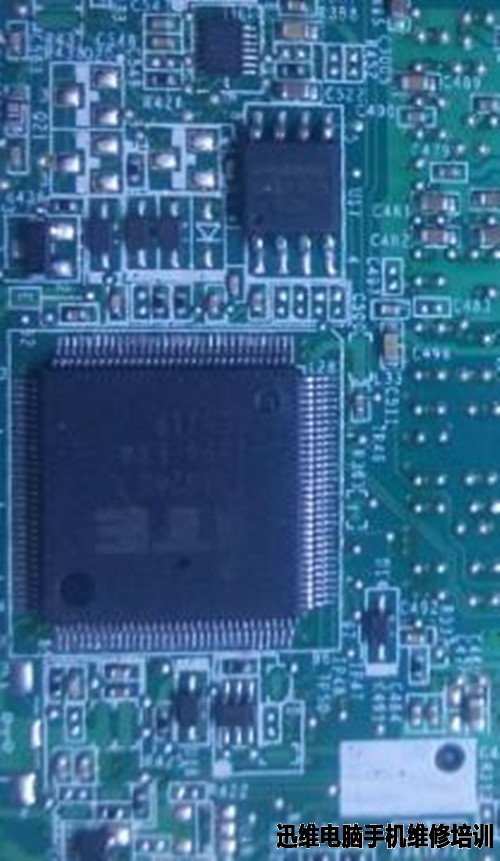

神州K650D，不拆机用直流表上电发现电流0.05不触发，没进过水，主板掏出来观察无进水痕迹，看到版号为：DA0TWSMB6E0 REV:E先打EC周边电容发现短路，用1V烧出EC发烫，更换EC。

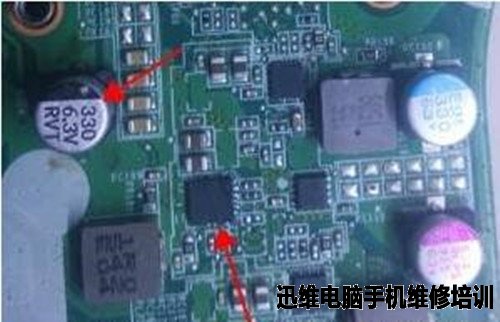

　　更换EC后打值正常，直接上电电流0.285，断电观察主板，发现1.05V的芯片被上家去掉没装，滤波电容也没装。


　　查图纸后订货装上。


　　这里说下这个本用的芯片比较新。3V5V是分开的两个芯片，上下管都集成在芯片内部，3V芯片是NB670，5V芯片是NB671,NB670还输出3.3的线性电压待机，5V的线性电压，这板没有使用，我在5V线性电压输出的点上外加了个3V外接发现NB671很烫，于是把NB671更换了，换过后再加5V也没问题。

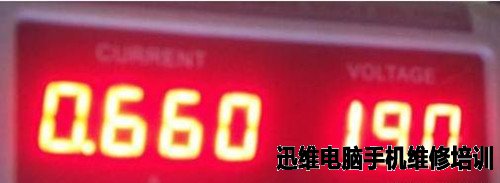

　　上电触发，电流0.66。

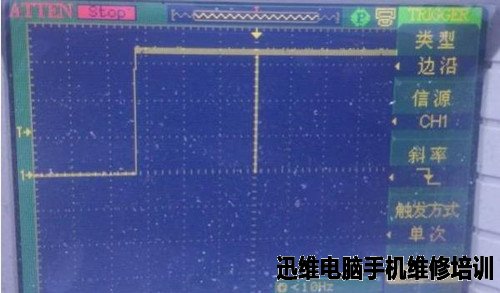

　　独显电压不出，1.5V不出，经查1.5开启信号受控于显卡电源芯片PU3 RT8813A的PGOOD,RT8813A的开启为HM86发出，查CPU_PLTRST#R为1.03V，PM_DRAM_PWRGD_R为0.85V，CPU_DRAMRST#1.33VPLTRST#3.3V都是正常的，按说CPU该跑码了，上论坛下了好几个BIOS刷，正好碰到个来清灰的神州K610D-I7-D1，对调CPU试过CPU是好的，随便把K610D-I7-D1的BIOS考下来刷了还是0.66，于是怀疑是桥挂了，手头有两个SR17E不知道好坏，上去第一个触发瞬间掉电，看来不是好的，第二个上电0.56,5秒后掉电，摸桥瞬间升温，看来也不行，想了想打桥的BIOS吧，打第一脚如图：

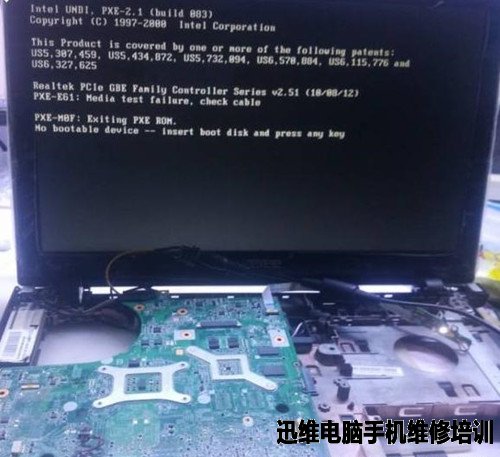

　　感觉不正常，难道是断路？可是有3V电压啊？BIOS芯片问题？桥不读？把桥BIOS去掉触发0.2几，安上0.66，这咋回事呢，料板上找了个2M的芯片写了资料装上，上电电流5次以上跳变，一路到1.1几，心里马上无比舒畅，此机修复。

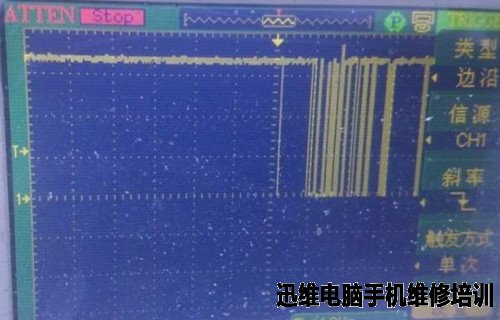

　　正常的BIOS波形：
