联想ideaPad U150笔记本电脑进水黑屏拆修
更新时间：2017-02-07 浏览量：619
型号：联想ideaPad U150
故障情况：笔记本电脑进水在某客服处维修要换屏、屏线等
维修过程：
联想ideaPad U150笔记本电脑进水在某客服处维修要换屏、屏线等1700元。我了解了一下情况，笔记本键盘有保护膜，进水就是局限于屏幕，自己拆开看看吧。
屏轴这个装饰盖的螺丝拆过了，痕迹明显！
想图省事，直接拆屏的b面，下面2个螺丝位置太偏下了。勉强才能拧下来！

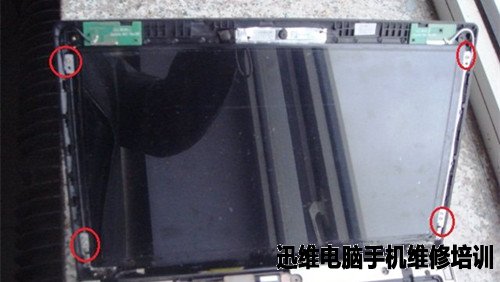

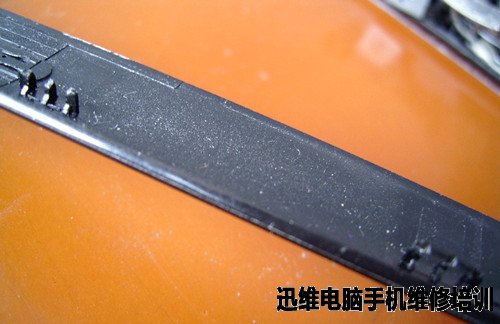

屏框就4棵螺丝，b面屏框和a面还有锁扣结合，只有小心分离，材质不佳，锁扣还是有损坏！
看看吧！
液晶屏和a面有6个螺丝结合
现在液晶屏放倒键盘c面上了，注意屏线接口
屏线接口有锁扣连接，很牢固，小心分离。

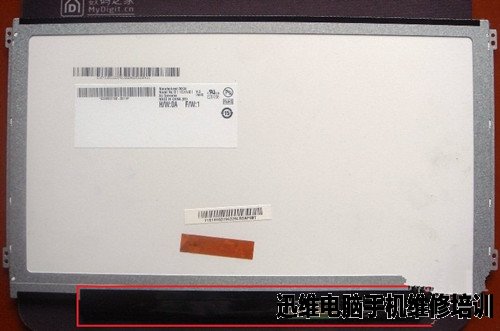

屏幕正面，下端是驱动电路板，有黑色胶带覆盖。液晶屏较小，知道是什么型号电脑吗?
黑色胶带弯折到背面。
液晶屏和鼠标垫一样很薄！

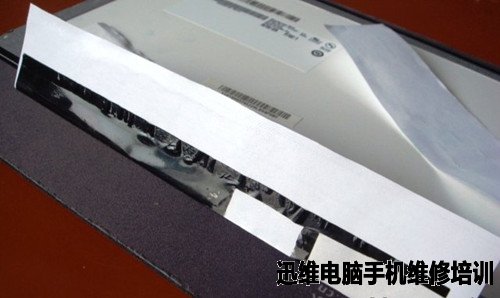

用不粘胶纸仔细分离屏背面电路板上的黑胶带
全部都开了

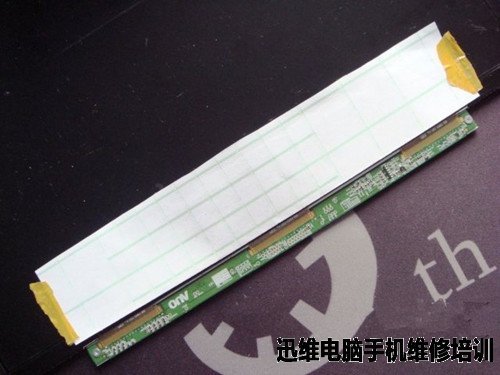

然后折到屏的正面去，驱动电路板很窄小，和镊子对比一下！
在屏的正面把黑胶带固定，以备再用。驱动电路板和液晶屏间是3条软排线胶粘连接，必须小心对待！否则业余几乎无法处理！

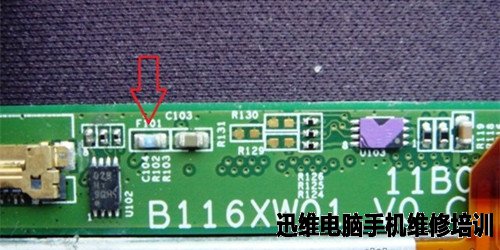

LED的背光形式，这部分找不到图纸，首先检查驱动板上的保险电阻吧，一共2个，第1个正常。
第2个也正常，网上查了2天，没有图纸，看来是木有办法了。
想想再接到主机测测电压等看看吧，这时发现屏线接口有问题，MF368表R×10档测这3个引脚对地电阻，300Ω左右，没有短路现象！
马上仔细看屏线插头----亦然！
立刻研究屏线插头，迹象逐渐显露

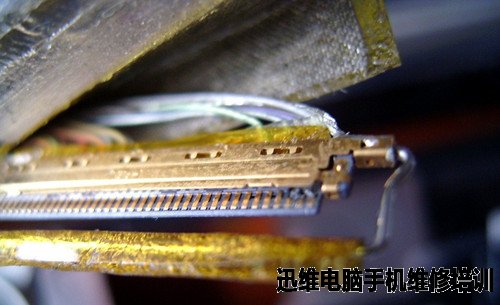

焊下上面的铜质挡片

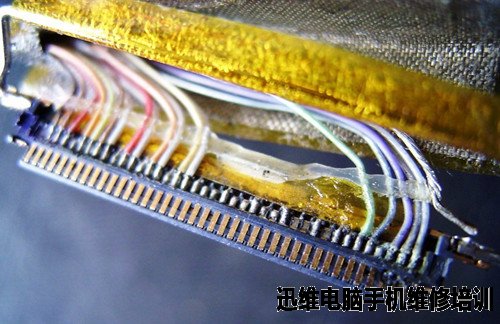

仔细看看吧，40个引脚并没有全部使用。右侧3个引脚已经烧断了！

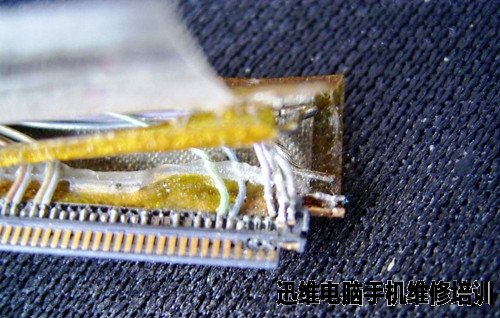

取下3根线的固定胶，随即3根线就脱落下来了！
接下来测试3根线通往主板的插座对应引脚情况，是21 22 23。这时发现主板中间一颗螺丝竟然被客服工程师打了个“提前量”，上到下面去了！
21 22 23引脚原来是连在一起的，同样用电阻档表笔正反测试对地电阻，没有短路。正测有电容充电现象，反测则是二极管正向导通反应。应该没有问题
很幸运，找到了这部分的图纸
插头很小，修复是不可能的了。只有连线试试吧，直接焊到保险电阻一端了
可以上机了，表现情况是圆满的！这时测量了几个点的电压数据，如果事先知道将少走多少弯路啊！
没想到LED背光电路也是如此复杂，找不到资料！上机正常后测了几个点的直流电压仅供参考，使用数字表9205的直流20V档测试。以下在屏B面拿下时揭开屏下驱动板上的黑色胶纸即可测量，对检修判断带来便捷！
如果23V正常而背光不亮则LED灯管等可能有故障；电压为0V则背光供电保险电阻R432及升压芯片9956B等可能有问题。
背光供电VLED如果为0立刻可确定屏线或主板等有问题，正常为11.4V（仅电池供电时）或19V（交流适配器供电时） 。
其它一些数值
可调电位器WR201，旋动调整时背光亮度有变。

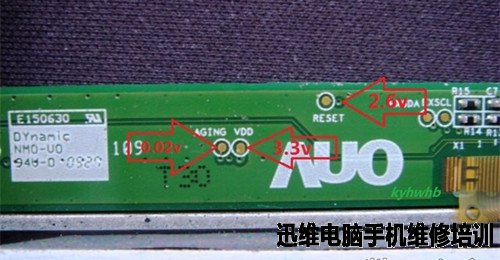

下面这个测量比较麻烦，需要把屏放倒到键盘上时测量！红框外的2个引脚为空脚。6-10脚随着亮度调节在1V--6V间变化。

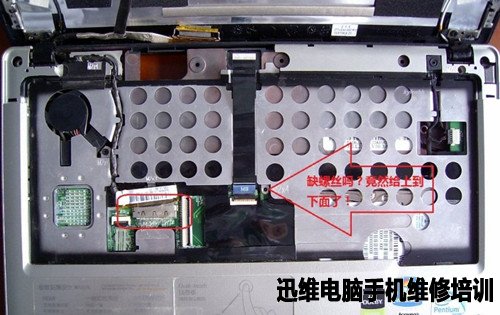

本来想图省事少拆一些部件，因为看到主板中间一颗螺丝竟然被客服工程师打了个“提前量”上到下面去了！所以必须得全拆了。结果发现硬盘下面的主板上又少了2棵螺丝，不仅晕菜了！
主板正面
反过来看看，内存条上标签5027是客服的行为？

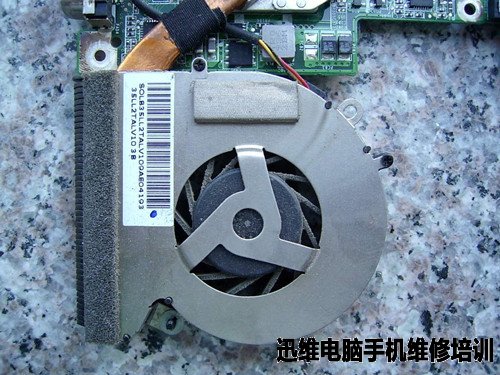

风扇有灰尘进行了清理

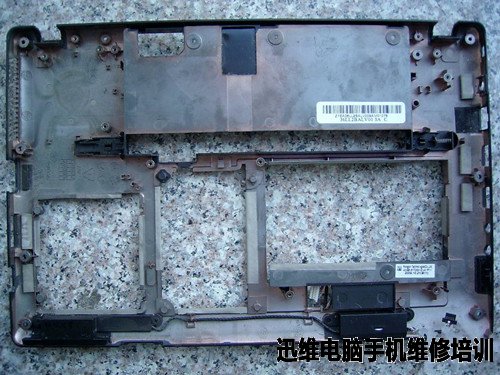

D面壳体
屏轴
适配器电源盒是我见到最小的了，但是那个220V端电源线用料实在是太厚重了！已经改了轻质柔软线。
