　　机器型号：联想Z470

　　故障现象：不触发

　　维修过程：

联想Z470 不触发故障维修图1

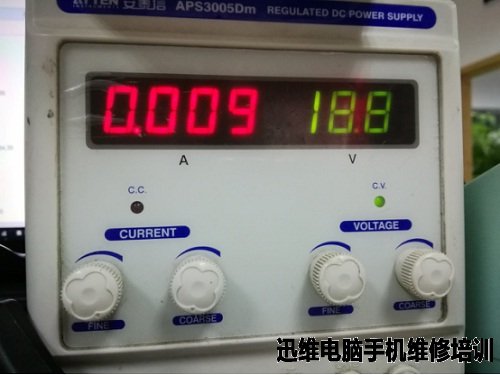

　　接可调电源，从图中可以看到，待机这么低，按开关一点反应都没有。按开关一点反应都没有的一般非常好修，我喜欢。下面开始拆机维修。

　　光板测3 5V都没有，开关上也没电，开关上的电是3V上拉的。查3 5V的开启。

联想Z470 不触发故障维修图2

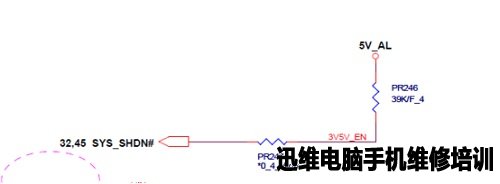

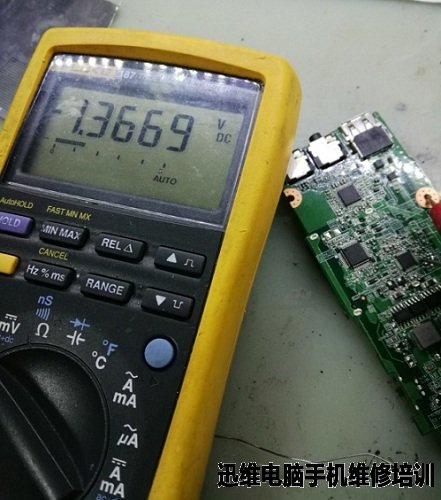

　　这电压太低了，打开图纸发现3 5V开启是5VLDO电压直接上接的。

联想Z470 不触发故障维修图3

　　LDO5V是正常的，3 5V开启受SYS_SHDN控制，其他没去别的地方。直接断开SYS_SHDN发现有3 5V了，开机正常了，看来是被这SYS_SHDN拉低了。那查查这信号吧。

联想Z470 不触发故障维修图4

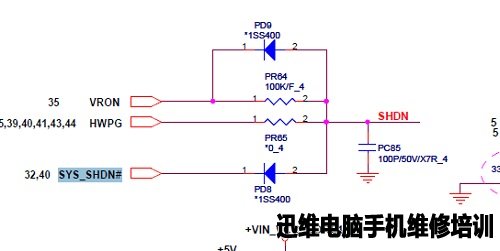

　　这个地方不能把SYS_SHDN拉低，先不管，继续查。

联想Z470 不触发故障维修图5

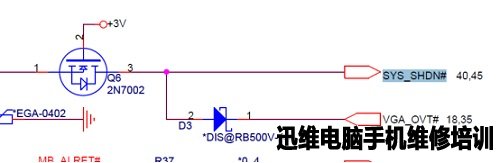

　　这个位子Q6有可能！拆掉Q6，还是才1.3V，D3没装，图纸上没去别的地方了。看样有可能板层问题，板上看了线路没看出问题，这信号在一般影响也不大，算了，就把它断开吧！

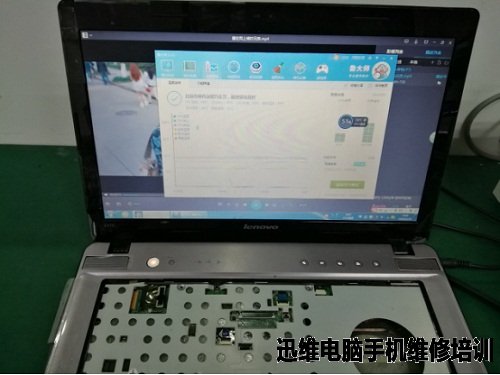

　　装好测测看，开关机都正常。

联想Z470 不触发故障维修图6

————完————
