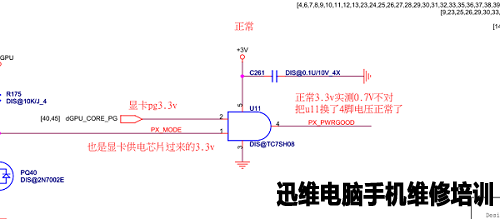

这个板子被人修过，看到u11被焊过，查图纸看看它是干嘛的，测4脚没电。



图1　联想笔记本故障维修

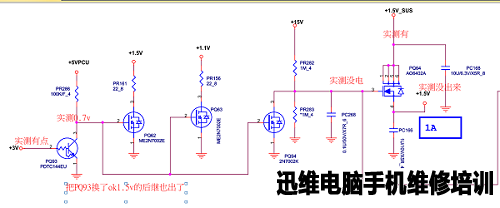

　　u11的4脚出电压之后加电电流还是0.6，按顺序查测cpu供电的pg也有了，没测显卡的pg，显卡的pg发给cpu然后svid总线开始工作，然后换cpu还是电流到0.6，想了一下先不加焊显卡的，看看svid的上拉电压有没有，实测没有1.5v电压然后找来源。

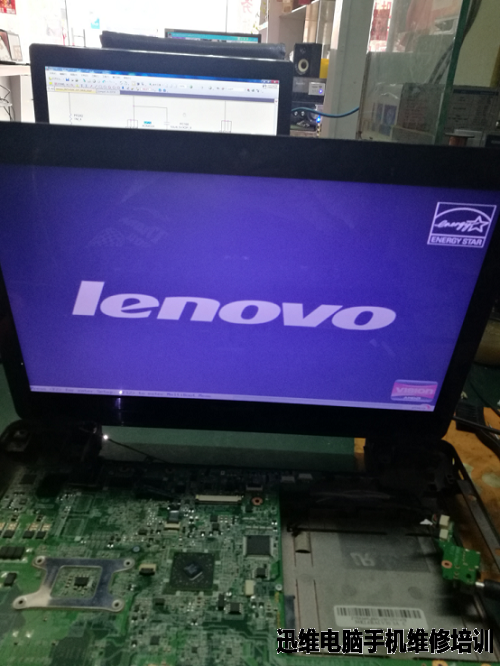

图2　联想笔记本故障维修

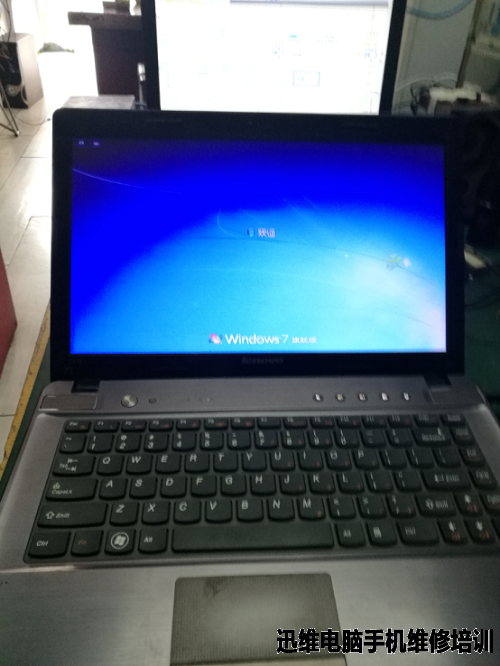

　　1.5v修出来后加电，电流上了一点，到0.7左右，电流还是上不去，把它原来的cpu放上去再开机，电流哗哗的上然后亮机了，换的cpu是在坏的电脑上拆的。



图3　联想笔记本故障维修

图4　联想笔记本故障维修

图5　联想笔记本故障维修

图6　联想笔记本故障维修
