机器型号：DELL 5420

　　故障：三修的DELL 5420不充电故障，据同行介绍换过电池，确认电池是好的，故障在主板上。

　　维修过程：

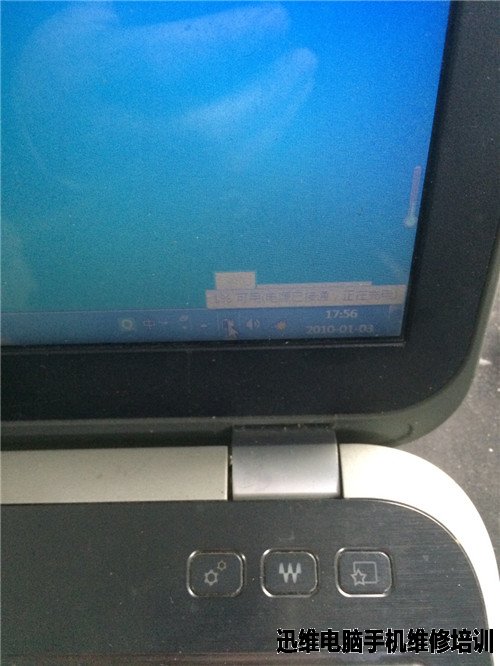

　　不拆机开机测试，进系统以后右下角，电池与电源这里是个X号，说明没有认到电池，肯定不充电。

　　关于笔记本的充电电路工作原理，要充电就像人要吃饭一样的道理，首先肚子饿了，然后有适合味口的食物；在我们的充电电路中，同样的道理，首先要认到电池，电池电不足才会充，其次就是DC-DC电路能够将19V转换成充电所需的电压。

　　关于认到电池的电路，在笔记本主板上的电池接口与EC之间有一条SMB总线，一个是CLK一个是DATA，必须要正常通信，现在新笔记本除了与EC通信，还与充电芯片通信。

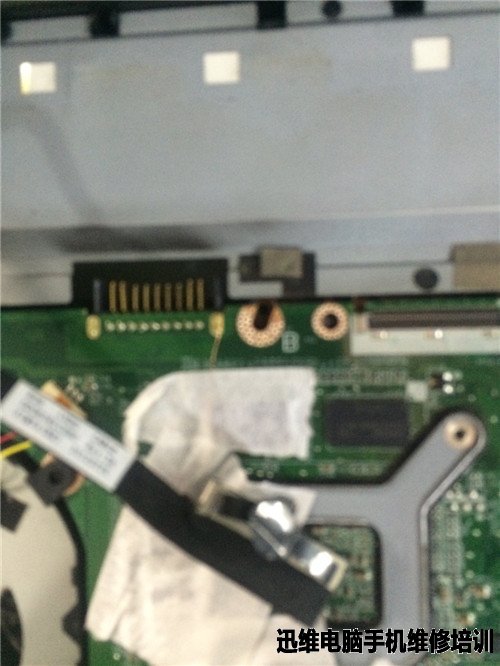

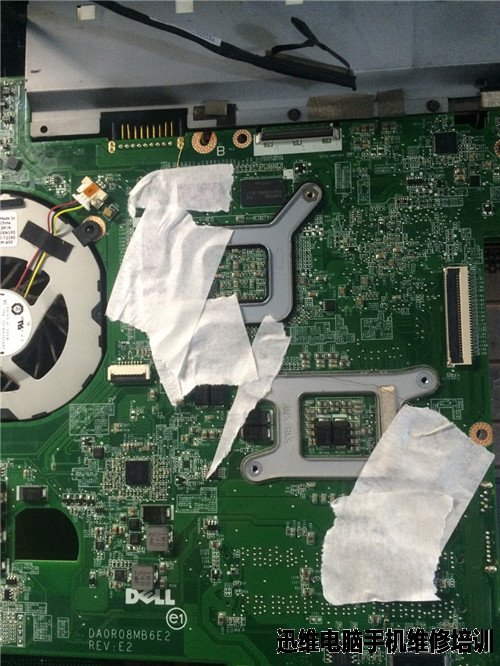

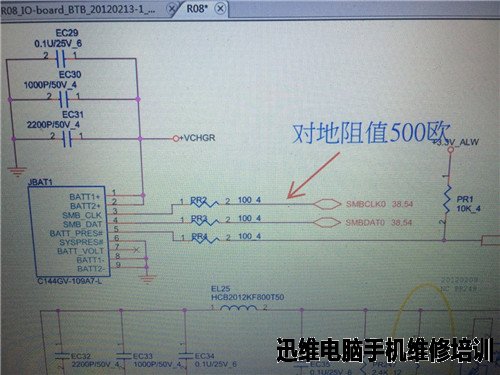

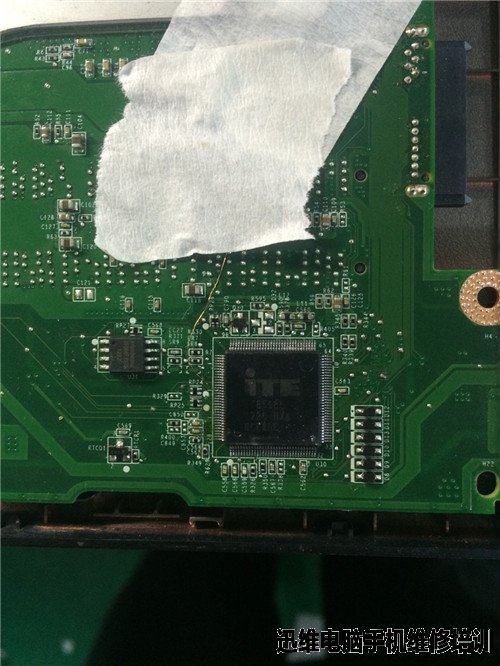

 　　取下主板，实测电池接口的SMBCLK0，SMBDATA0，发现SMBDATA0阻值是170欧，SMBCLK0是480欧，正常情况两个阻值应该相等，通过追查电路图发现，一个是到EC的110脚，一个是到EC的111脚，另外还到充电芯片的8脚，9脚。因此可以确定是其它的一个信号对地阻值不对，通过排除法，排除了充电芯片，再挑起EC的引脚发现对地只有90欧左右，更换全新的EC，阻值仍然是80欧左右，说明80的阻值应该正常，再是SMBDCLK0到EC的110脚之间经过100欧电阻，最后发现电阻到EC之间的阻值意为400欧，说明断线了。从电阻PR2飞线到EC的110脚之后，SMBCLK0的阻值也恢复到170欧。

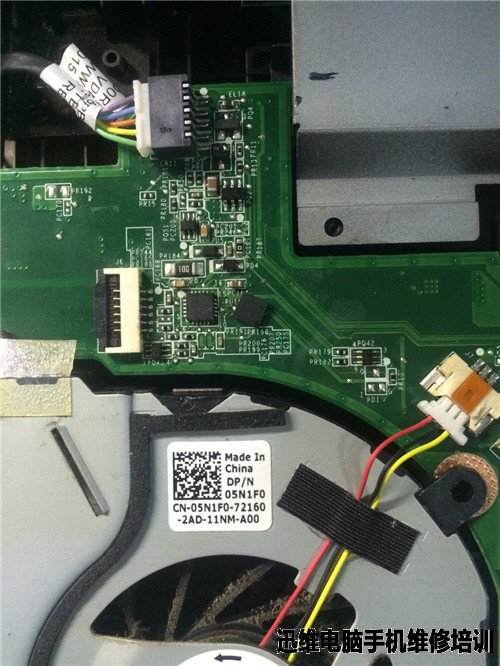

　　接下来接上电池，接电源测试，发现充电电感上电压只有9V左右，用示波仪测电感的输入端没有任何波形，说明DC-DC电路没有工作，查充电芯片的工作条件都满足，因此确定充电芯片坏了，从网上订充电芯片回来更换。

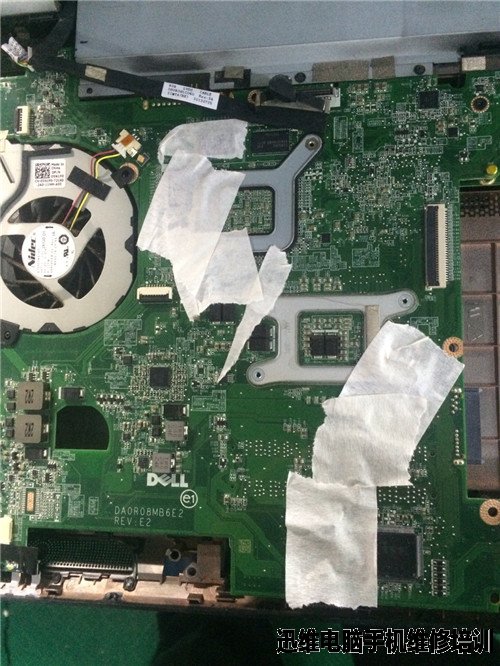

　　更换完毕，再接电池，开机测试，一切正常。

　　故障总结：DELL 5420不充电故障是由于电池接口到EC之间断线，引起不认电池；充电芯片坏了引起DC-DC电路不工作。

　　故障难点：本人是第一次修DELL 5420不充电故障，完全是靠对工厂电路图分析和充电电路的测试点，来检测判断故障。只要您搞懂了充电电路工作原理和几个必要的条件及关键测试点，通过测关键测试点对地阻值，测关键测试点波形来判断故障。
