机型：联想G500S



　　故障：开机掉电



　　维修方法/过程：



　　同行送修的联想G500S故障为开机掉电，电流上到0.25A，然后回到0A，反复的上电再掉电。

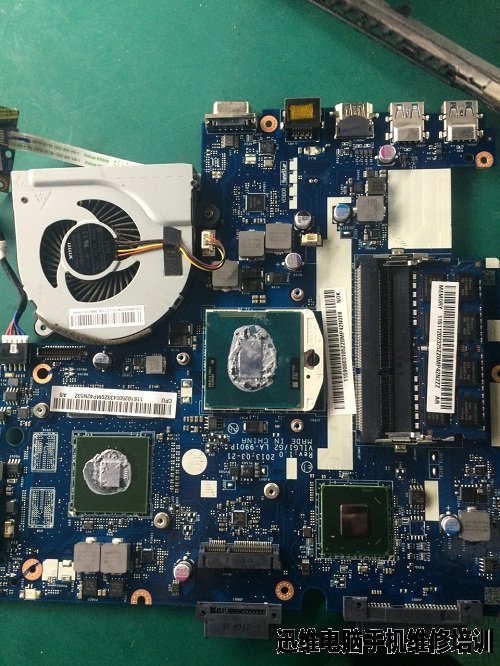

　　拆机，按开机掉电维修思路，先静态测各个对地阻值均正常，没有发现短路，南桥有焊过的痕迹。





　　接下来接电源测试，待机条件全部正常，按开关开机，测各个电路关键测试点发现，除了CPU供电没有出电压其它的电路都正常。因此可以确定开机掉电是由于CPU供电电路没有工作引起的。

　

　　找到CPU供电电路，按CPU供电电路不出电压的维修思路和关键测试点检修。

　

　　笔记本电脑主板采用CPU供电芯片NCP6132，测试发现1脚的5V供电正常，4脚EN控制信号正常，5、7脚的SVID总线的CLK和数据线都没有波形。因此可以确定CPU供电电路不输出电压，应该是SVID总线没有工作引起的。（SVID总线是指CPU与CPU供电芯片之间通用，用来识别CPU的型号，只有识别到CPU，CPU供电芯片才会工作输出对应的电压。）

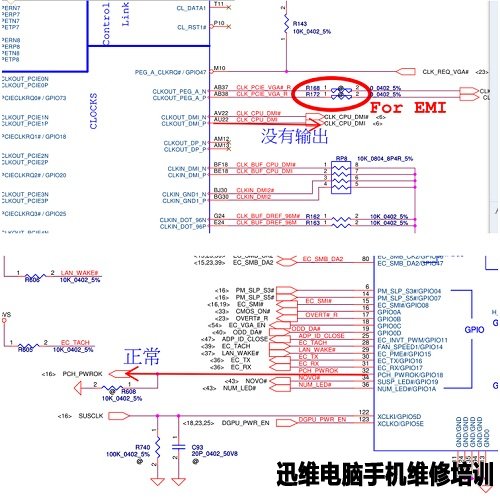

　　接下来按HM65以列以上的PCH，SVID总线工作原理和不出电压的思路以及测试点维修。测试发现EC已经发出了PWROK，3.3V，南桥未输出DMI_CLK，南桥的25MHZ晶振没有波形。

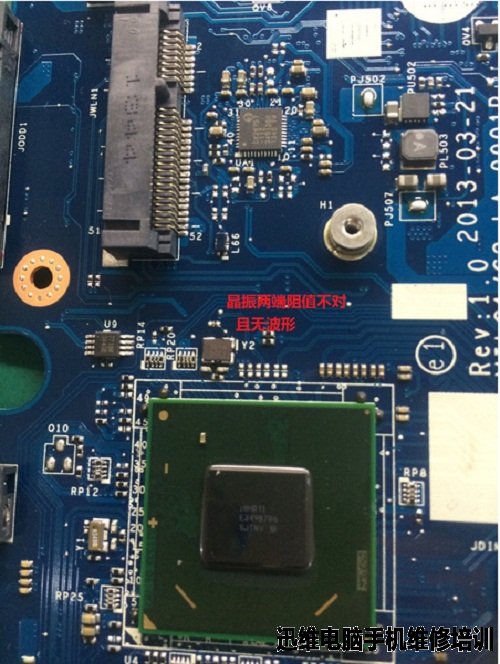

　　静态测25MHZ两端的对地阻值异常，一端590欧，一端只有200欧，去掉晶振阻值仍然不正常。由于之前别人焊过桥，因此判断为PCH损坏。更换全新的PCH之后，再装上晶振，阻值恢复正常，但是开机测试仍然没有25MHZ晶振仍然没有波形。因此可以判断为晶振损坏，从料板上拆25MHZ晶振更换。



　　更换之后，再次开机测试，25MHZ的晶振起振，电流上到0.9A左右，连续三次跳变，PCH下的SPI总线也有5次跳变，断电再次开机，接屏测试，熟悉的联想LOGO出现。接下来装机测试，一切正常。







　　联想G500S原故障应该是25MHZ晶振损坏，由于同行胡乱加焊PCH导致PCH损坏，扩大故障。下面看看维修师傅是怎样查找故障并将其完美修复的吧！



　　故障总结：联想G500S笔记本电脑，应该是市场的主流产品，属于刚过保的机器，相信朋友们在后期的维修中肯定会遇到。本人是第一次修联想G500S这样的故障。原始故障应该是25MHZ晶振损坏，由于同行胡乱加焊PCH导致PCH损坏，扩大故障。



　　故障难点：关于HM65以列以上的南桥的笔记本采用的SIVD总线来识别CPU型号。我们必须要知道工作原理和关键测试点，然后对PDF电路图，测试判断故障。很有可能这次是晶振问题，下次可能是PCH，还有可能是CPU，甚至还有可能是BIOS程序损坏引起。那么我们只要知道了工作原理和关键测试点，学会用示波仪测试判断，不论它是那种原因引起的故障，我们都可以轻松解决。
