宏基MS2346超级本进水不开机维修案例_电脑维修培训_手机维修培训_笔记本维修培训_安卓手机维修培训

更新时间：2017-01-05 浏览量：1347

　　机器型号：宏基MS2346超级本

　　主板板号：HM2-CR 12201-2

　　故障现象：进水不开机

　　接修一台宏基超级本MS2346 板号 HM2-CR 12201-2，进水，客户说不开机。

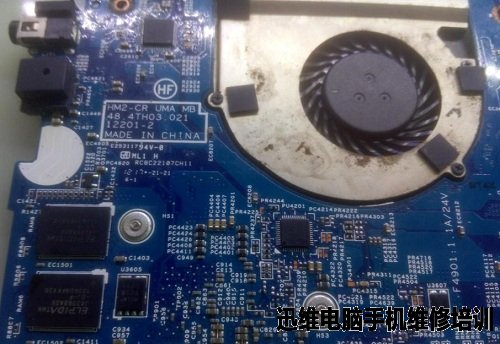

宏基MS2346超级本进水不开机维修图1

　　维修过程：

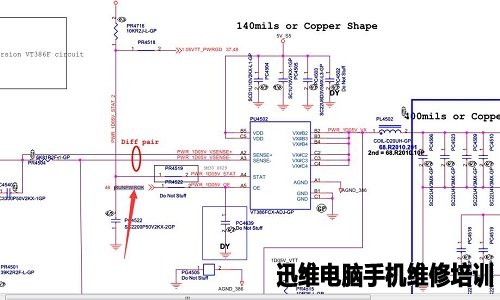

　　接可调电源开机电流上到0.3，根据时序发现PL4502 1D05V_VTT没有，这个供电来自PU4502，测其条件发现开启信号RUNPWROK只有0.4V，断开PR4522前端正常。

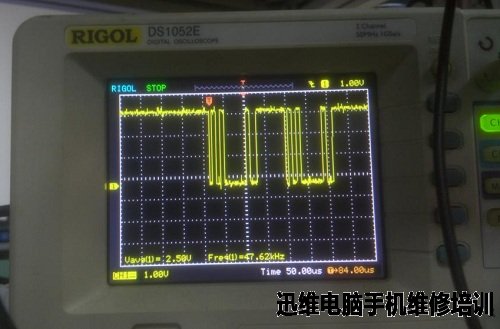

宏基MS2346超级本进水不开机维修图2

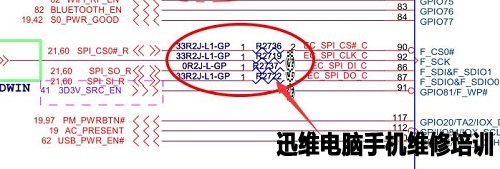

　　换了一个VT386F后正常，电流上到0.5不显示，有时候不触发。最后发现是R2722阻值变大。

　　更换后有EDID。故障解决，维修到此结束！

宏基MS2346超级本进水不开机维修图3

宏基MS2346超级本进水不开机维修图4

————完————
