机器型号：三星R458



　　主板板号：BA41-00926A



　　故障现象：不开机、掉电不走码。



　　维修过程：



　　接一台三星R458笔记本，拿到机器后，看了下电流走到0.7掉电到0.3再到0.8左右。



　　根据客户描述说被小孩拍了一下，以为是内存条松动了，拆开后盖一看两条内存很好的插在上面，重新插了下内存还是掉电。三星的有些机器里面有一个大电容，开始以为是电容的容量没有了，拆机一看，没有发现大电容。

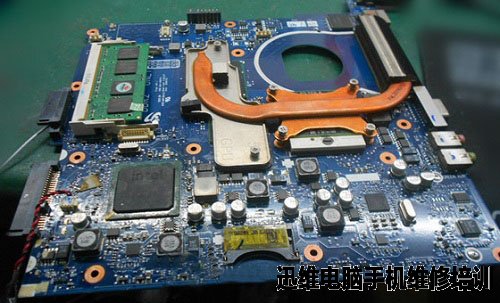

　　主板图，板号：BA41-00926A。



三星R458不开机、掉电不走码故障维修 图1



　　大概的测量了一下所有电感的对地阻值，均正常。看这电流的话应该是电压都出来了，接下来用示波器去测量了下时钟。



三星R458不开机、掉电不走码故障维修 图2

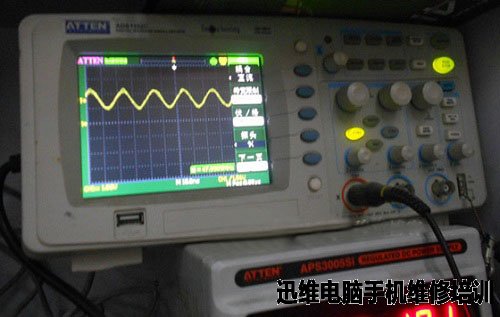

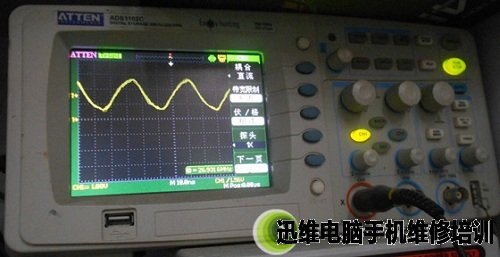

　　两组：一组USB48M的，另一组是显卡的27M的波形均正常。如图：



三星R458不开机、掉电不走码故障维修 图3

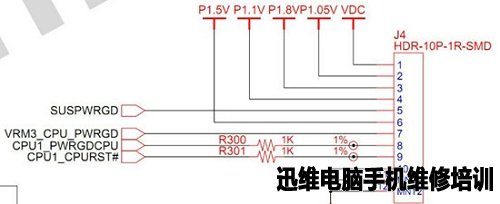

　　测量南桥也发出了复位，CPU复位也测量到1.05V，很正常，看电流不知道有没有过内存。



三星R458不开机、掉电不走码故障维修 图4



　　用示波器打内存上的波形，没有。CPU复位有了、典型的不走码。



　　维修思路：CPU发出ADS#寻址是进过前段总线—北桥—经DMI总线—到南桥—LPC—到BIOS。

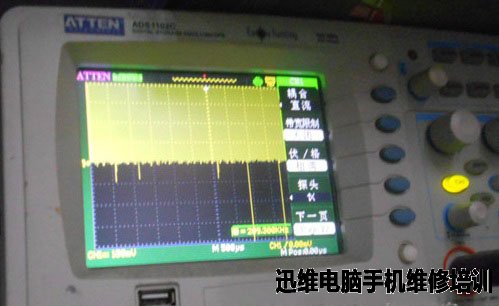

　　接下来看ADS#有没有，打开图纸找ADS#没有找到测试点，用假负载打了CPU到北桥的数据线、地址线都正常；内存带灯测试座插上灯全部亮，均正常；北桥到南桥的总线也不好查，也没有去详细的查，随便检查了一下，大概都正常；示波器打了BIOS的1、2、5、6脚，开机均没有波形，正常的波形应该是：（如图）



三星R458不开机、掉电不走码故障维修 图5

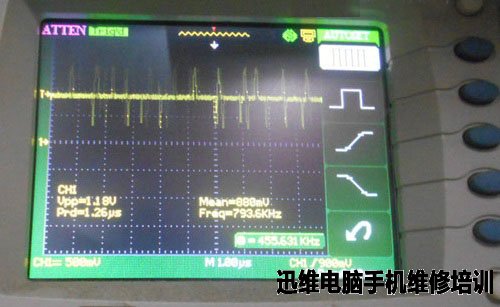

　　打EC上的LPC3_LFRAME#也是没有波形，正常的波形为：（如图）



三星R458不开机、掉电不走码故障维修 图6



　　既然LPC_FRAME#都没有波形，那么问题基本可以锁定北桥到南桥、南桥再到EC和BIOS这块了。马上用编程器重新写入BIOS程序，故障依旧。



　　接下来就要考虑南桥了，AF82801IBM的南桥容易坏，上BGA拆下，换了一个以前拆机的上去，电流和以前差不多，只是不掉电了。



　　以前是开机电流到0.7再掉到0.3再到0.8，打BIOS和LPC—FRAME#上的波形，效果还是一样，无波。北桥没有敢动，继续查，查桥的供电，装换出来的小电压，都正常。

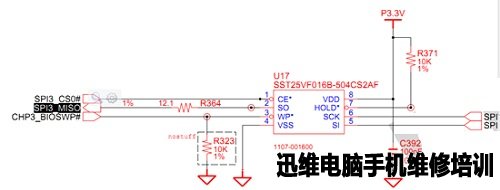

　　那是怎么回事呢？没有了思路，只好拿主板再查一遍。既然BIOS都没有波形，问题应该还是出在这一块，看时序的话BIOS要工作那么就要南桥送出SPI3-clk，南桥刚刚换了，虽然是个旧的，应该没有问题才对，就围着BIOS周围查。



三星R458不开机、掉电不走码故障维修 图7



　　测量发现BIOS的第二脚对地无穷大，看图纸发现经过一个电阻进了南桥，之前检测的时候也用二极管档测量了2脚到那个电阻是通的，没有注意到电阻的另一段到南桥的线路，马上跑线找到断线的地方，飞线，上电正常亮机。

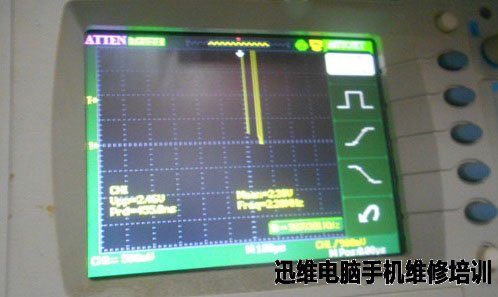

　　附上内存波形图：



三星R458不开机、掉电不走码故障维修 图8



　　注意：以上几组波形均是正常亮机以后所测量。
