华硕p8h61不触发维修实例

更新时间:2016-12-13 浏览量:1539

  主板型号:华硕p8h61 r2.0

  故障:有待机无触发

  维修:如下

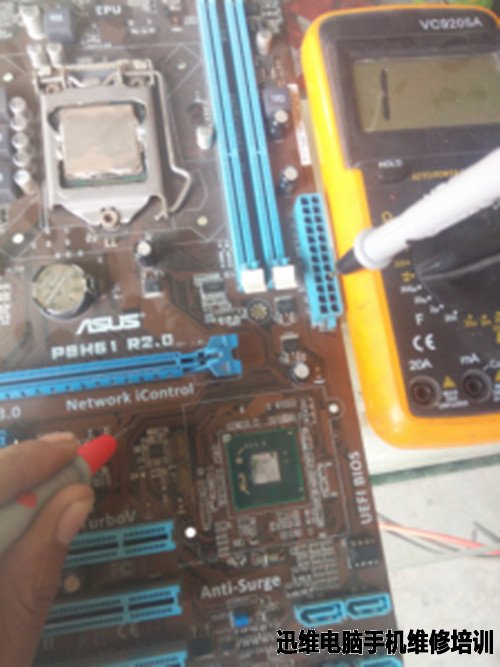

  用万用表测得有3.3v待机电压,然后触发开关无任何反应,短接电源强制开机有反应,所以怀疑从io发出的开机信号没有传到电源,因没有图纸只能动手跑线路

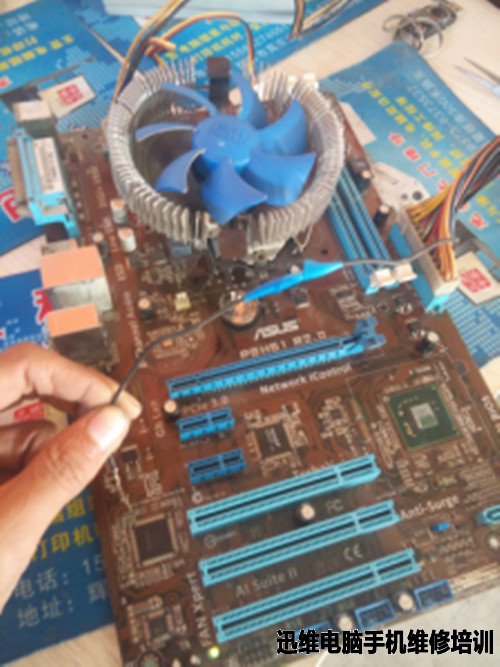

  自己自制了一条带针的导线,链接从io开机信号输出脚到电源开机脚,触发主板开机键,正常开机,说明线路有问题

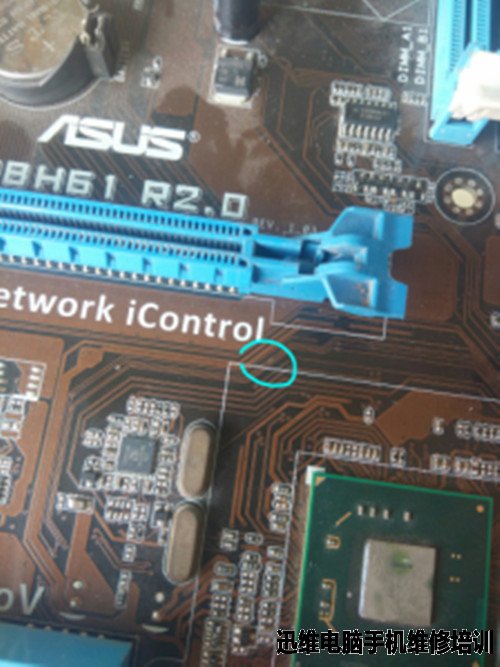

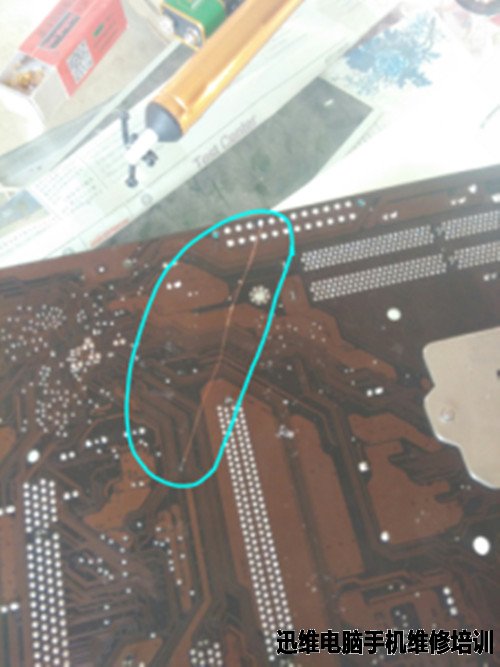

  看到这个圈了没?就是这里的阻焊漆掉了受潮线路给氧化断了,下面是细节图






  因为铜箔断开的距离较短想把阻焊漆刮一点用焊锡链接一下,试了三次不成功,可能技术不到家,没办法飞线吧。

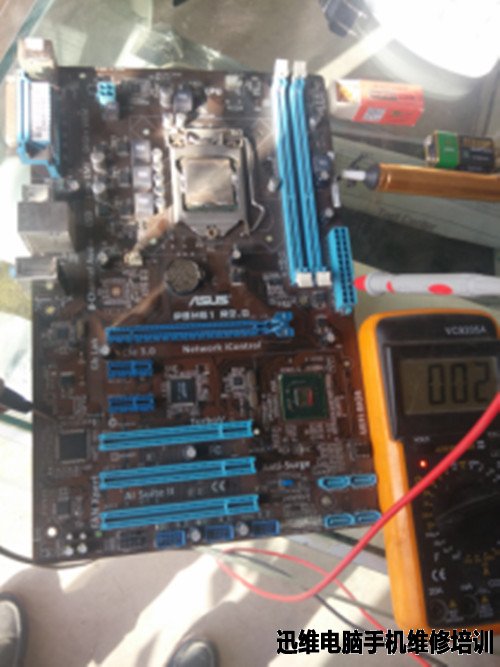

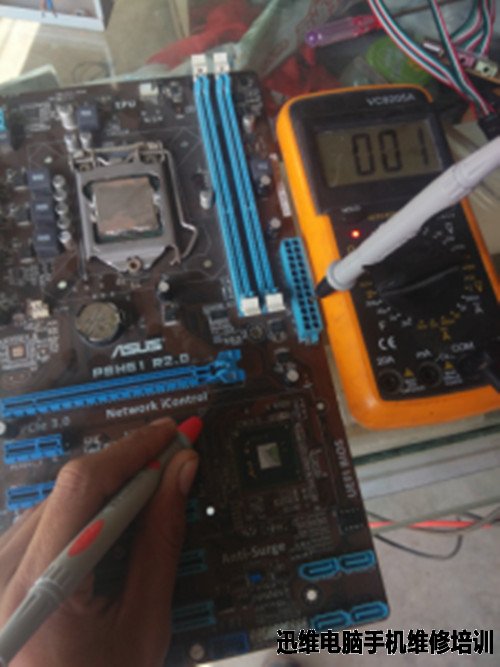

  然后用万用表测一下看看

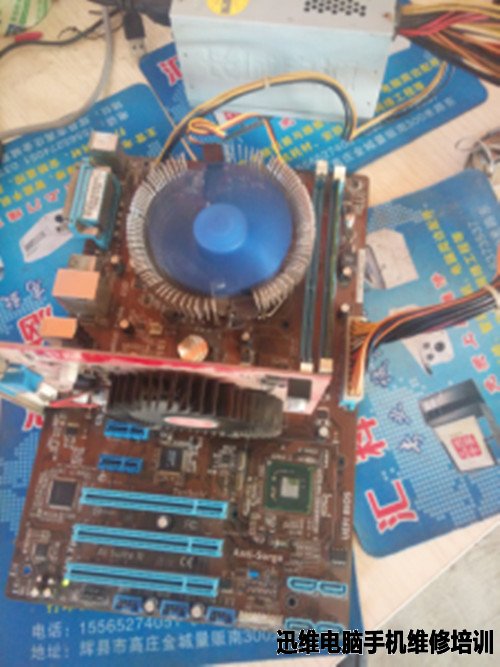

  通了,在装上配件开机试一下



  正常开机了,到此结束。


 华硕P8h61相关主题帖:http://www.xinxunwei.com/zbwx/04145552.html
