LA-B991P进水主板－触发掉电快速维修案例展示

更新时间：2015-12-09 浏览量：1322

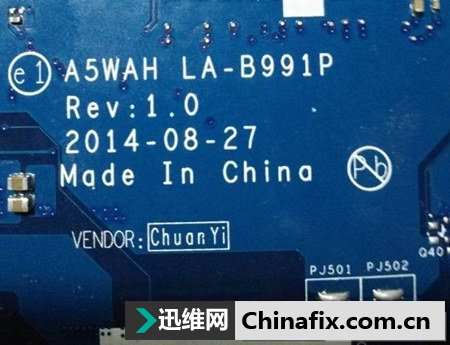

　　近日，迅维培训部黄鑫船老师讲授了这样一个实例：LA-B991P进水主板，触发掉电。机器型号：未知；板号：仁宝LA-B991P；芯片组：Broadwell-ULT单CPU+KB9022(EC自带程序)+独显。故障现象：待机正常，待机电流0.002，触发后主板边缘的电源灯一亮就灭，说明有触发动作，但看不到电流跳变（也许有轻微跳变，只是电源反应速度跟不上吧）。黄老师一般把这种故障现象归类于触发掉电。

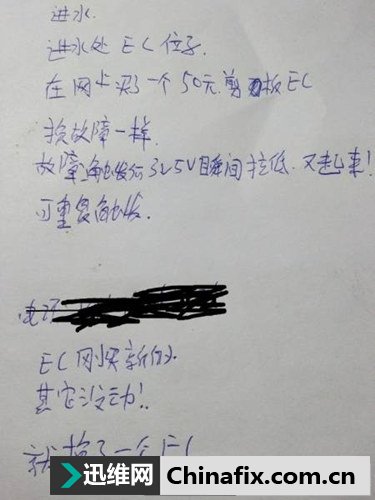

　　这是一个远方同行快递过来的一片二修主板，收到货后，发现里面有张小纸条，上面写着此板的故障现象，下面请看图片：

　　图中的字写的着实有点难看，但是图中的描述很清楚－－是台进水机、他本人换过EC，故障描述也和我测量的结果是一样的。好了，不啰嗦了，直接上示波器，双通道对比3V\5V待机供电的电压后端波形，如下图：

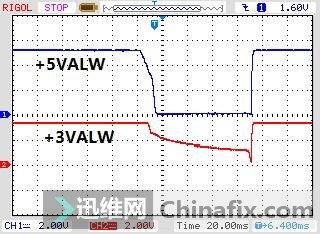

　　一张波形图片已经道破此板玄机：波形中可以明显看出，+5VALW在触发后，明显被拉低，导致+3VALW电感后也在放电，电压慢慢下降，将近80mS后，+5VALW和+3VALW又回到正常状态。故障基本锁定为+5VALW电感后面的二级供电有短路。到了这里有人肯定会说：这+5VALW去的地方可多了，你怎么确定是哪个地方出了问题？这个问题问的好，在实地上课时我都会讲，+5VALW所去往的地方确实很多，但那些送出去经过百欧级电阻给某些信号作上拉作用、或给某个芯片供电……这此我们都可以忽略它，因为即使电阻另一端短路，也不至于把+5VALW拉为0V，所以主要查那些+5VALW直接去往的芯片和MOS管即可，一个一个断开试。

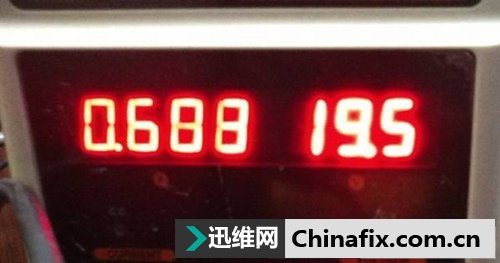

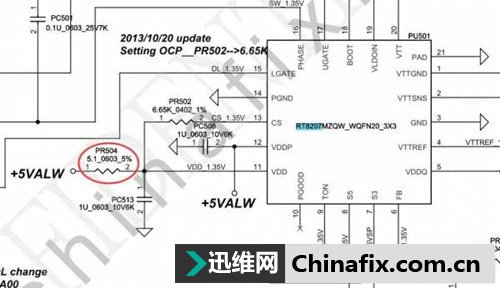

　　在这台机器中，+5VALW只去往了USB供电芯片、内存供电芯片和U11，当断开内存供电的PR504后，电流恢复正常：
