笔记本维修培训科目二期已经开始，接到的第一块板就是修出3V5V。（当然板子都是被黄老师动过的）。

板号：6050a2137901

接到板后先打值，公共点对地值正常，3V电感对地为0，不正常，5V对地值也为0，不正常。问题出来，先查3V。找出电路图，根据图中所示3V有个隔离点PAD504，先断开隔离点,判断一下是前面短路还是后面短路。



断开隔离点再测芯片这边正常，后面短路。（心里默默叫苦，3V去的地方很多。没办法一个一个排除吧。但是查也不能盲目的查，既然是黄老师做的故障，一般应该是电容和电阻的可能性比较大。重点查有电阻，电容一端接地且有被焊过的元件。

前面查了N个地方正常的省略了。查到BIOS时，发现C421有情况，被焊接过。烙铁拆下来一看果然有情况，下面藏了一根吸锡线。果断去除后焊接回去，以为问题找到，心里想黄老师做的故障很简单呀，没压力。



再打值，还是短路。现实太残酷。接着查吧。查过几处正常略过。查到C708又发现情况，电容不见了，被一块锡取代，料板上拆一个换上。这次不这么乐观了，后面可能还有。打值发现不短了。3V短路排除。补上断开的隔离点。



再查5V短路，如图所示断开隔离点PAD505，打值发现芯片这边短路，后面正常。从隔离点向后查，发现C777被动过，拆下来没有找到吸锡线或其它什么，万用表测发现这个电容被击穿了。料板上找了一个换上。再打值不短路了。

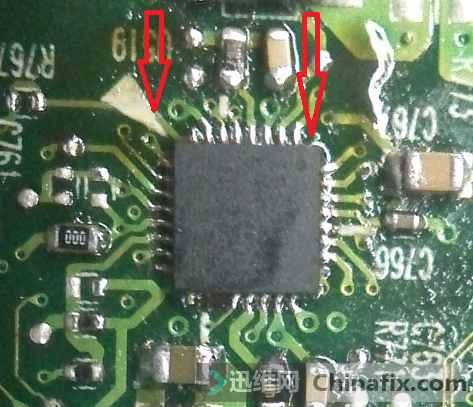

为了安全起间，还是把公共点和3V  5V再打一次值，确定没有短路，上电。测公共点19V，正常，测3V为0 ,  5V也为0，奇怪为什么不出电压呢，难道芯片是坏的，一看芯片，芯片被移位90度。



发现这个心都凉了，芯片肯定挂了。3V  5V上管肯定穿了，后极可能会烧一片换吧，料板上找来MOS管换上，3V的MOS管是复合管，料板上没有找到，就用两上单管改了一下。如下图：



找黄老师领了芯片换上。打值发现3V后极短路，果断拆下EC，再次打值不短路了。又把上下管的G极的值也测了正常（吃过一次亏，长记性了）再测发现3V还是不出，5V正常了。波形也正常。







3V测G极没有波形，一下没思路了，芯片工作条件都正常。问黄老师，给的建议是查一下芯片周围有没有掉件。仔细在芯片周围找，发现C761掉件。料板上找了一个换上。



再次上电，测波形，刷刷的出来了。至此3V  5V修复完成。
