映泰H55A+不上电、跑码死机维修案例

更新时间:2016-06-25 浏览量:1312

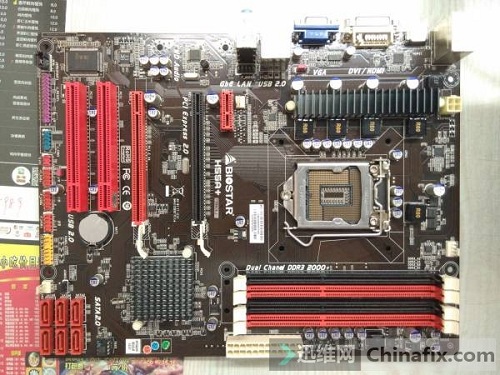

  型号:映泰H55A+

  故障:不上电、跑码死机

映泰H55A+不上电、跑码死机维修 图1
映泰H55A+不上电、跑码死机维修 图1

  映泰H55A+不上电与跑码死机的维修方法/步骤:

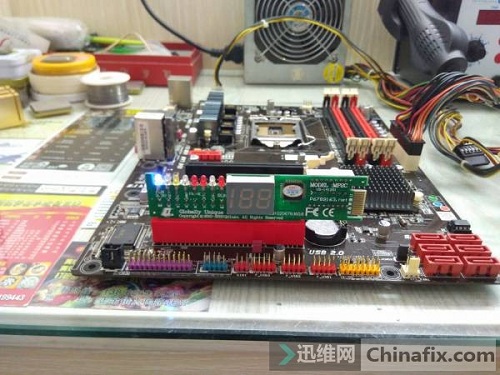

  将板子放操作台上,把各大基础供电对地阻值测一遍,都没问题。插ATX24PIN电源排插,点开机排针,发现不上电。

映泰H55A+不上电、跑码死机维修 图2
映泰H55A+不上电、跑码死机维修 图2

  然后闻到一股灼热的味道,小心翼翼的用手去摸,结果发现IO芯片巨烫。猛然想起来这主板的故障是突然之间无法启动,毫无反应的那种。

映泰H55A+不上电、跑码死机维修 图3
映泰H55A+不上电、跑码死机维修 图3

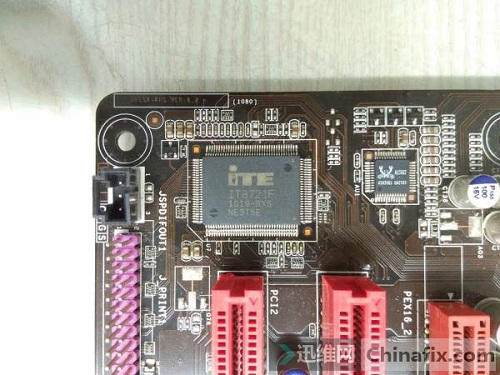

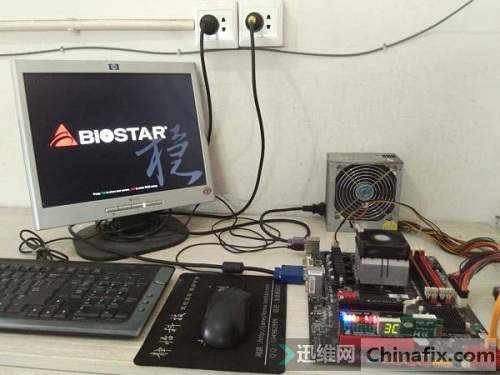

  该板子的IO芯片是IT8721F,遂从料板上拆个下来替换。完事后顺利触发,上CPU上内存也顺利跑码。但第一次接显示器,刚进BIOS没几秒就死掉,断电后再点就是不断的掉电重启不跑码。板子冷却放置一段时间后,刚开始可以正常跑码进BIOS,没几秒就又死机,然后重复的掉电重启,一直这样死循环。试过CMOS放电,无效。

  通过不停的测量比较发现,正常跑码上电的时候,内存电压和总线电压分别是1.6V和1.15V,这是正常的。但这两个电压会逐渐升高到1.8V和1.4V,然后就是卡死,之后不断掉电重启,这两个电压依旧是1.8V和1.4V。因此问题明朗了,内存供电与总线供电升高导致主板不能正常工作。

  为什么会同时升高?内存供电和总线供电用的芯片都是FP6321,不至于两个芯片都坏吧。把两个芯片统一替换成华硕料板上面的APW7120,结果是问题依旧,还是一开始稳定,后续会升高。

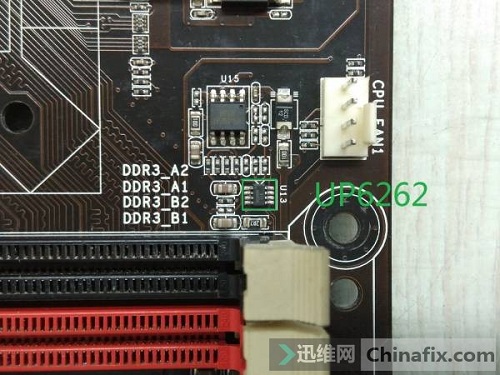

  其实,映泰主板以主打超频作为特色,想要超频,肯定是电压上面能做出调整。那么这个电压应该怎么去调整呢?它在主板上面放置了个UP6262。

映泰H55A+不上电、跑码死机维修 图4
映泰H55A+不上电、跑码死机维修 图4

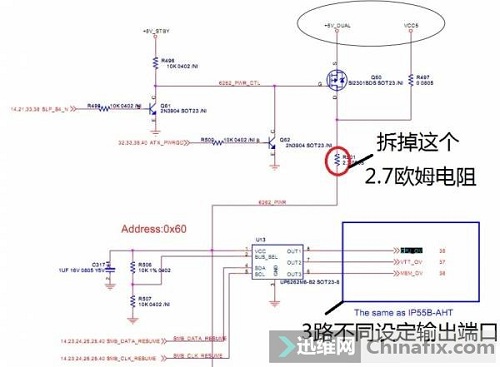

  看图纸:

映泰H55A+不上电、跑码死机维修 图5
映泰H55A+不上电、跑码死机维修 图5

  1脚是供电,2脚是总线设定,3脚接地,4、5脚分别是SMBDATA和SMBCLK这个I2C总线,6、7、8就分别是VDIMM内存电压反馈设定输出、VTT总线电压反馈设定输出、VCORE CPU电压反馈设定输出。原理是,通过在BIOS里的调整,H55桥芯片通过I2C总线输出电讯号到这个UP6262,使得参数调整,重启后根据新的设定,进而使得内存、总线、CPU供电输出成为按BIOS设置的那样。

  CMOS放电无效,说明和BIOS设定已经没关系,那么现在还这样,唯一理由就是这个UP6262可能损坏了。解决的方法最直接就是把这个UP6262换掉或者拆掉。

  但由于手里没这个芯片,所以把UP6262的主供电,也就是1脚VCC的电源给断掉,这样它就不能工作了。

映泰H55A+不上电、跑码死机维修 图6
映泰H55A+不上电、跑码死机维修 图6

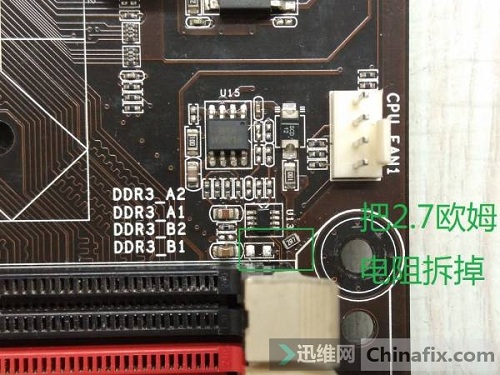

  操作方法:跑线后发现1脚通过一个2.7欧姆电阻获得5V供电,用烙铁直接把这个2.7欧姆电阻给废掉,之后焊盘拖完美点。

映泰H55A+不上电、跑码死机维修 图7
映泰H55A+不上电、跑码死机维修 图7

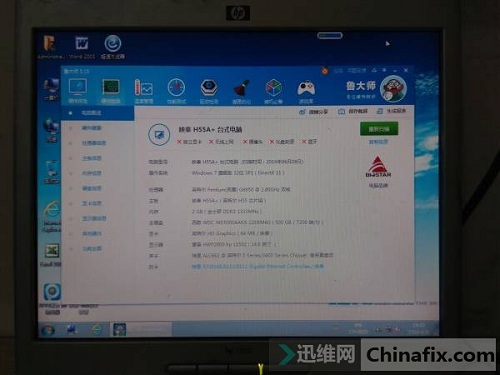

  接下来就是做系统测试,测试下来都没什么问题,各项功能都完美,映泰H55A+故障修复。

映泰H55A+不上电、跑码死机维修 图8
映泰H55A+不上电、跑码死机维修 图8

  附:映泰H55的图纸:http://pan.baidu.com/s/1hsIyFGg

  文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-974576-1-1.html

  本文作者:迅维ID:轩辕思天
