梅捷B360主板码跑7F 电脑开不开机维修

更新时间:2018-05-01 浏览量:969

【主板型号】梅捷B360

【故障现象】不变代码跑7F,电脑开不开机。

  该板为二修机,主板BGA、IO、BIOS、CPU电源管理芯片都动过,未修好。同事描述故障为不变代码跑7F,电脑开不开机。

【维修过程】

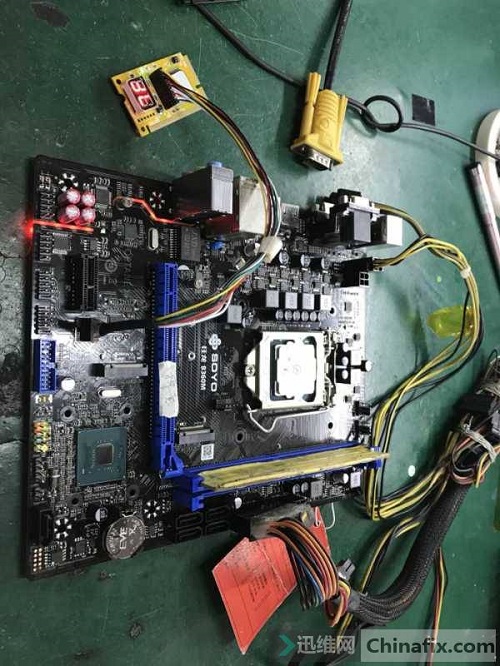

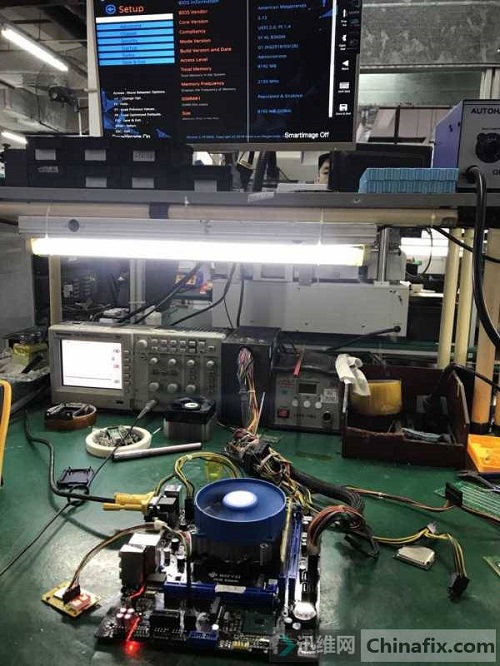

  接手后上电确认故障现象,确实是7F,300系列修的不多,不清楚这个代码的具体含义。

梅捷B360主板码跑7F 电脑开不开机维修 图1

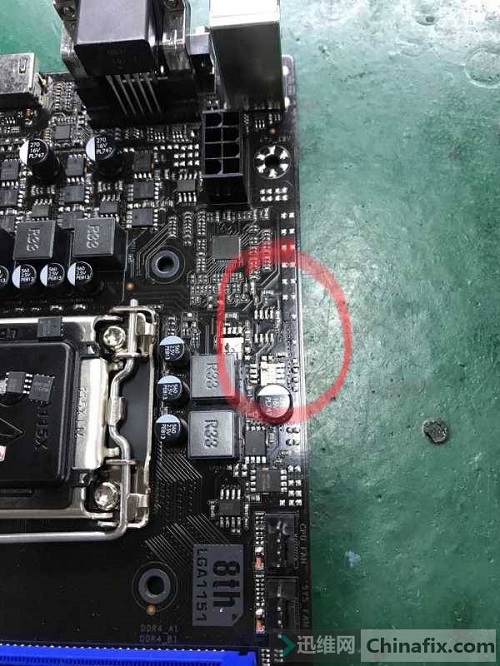

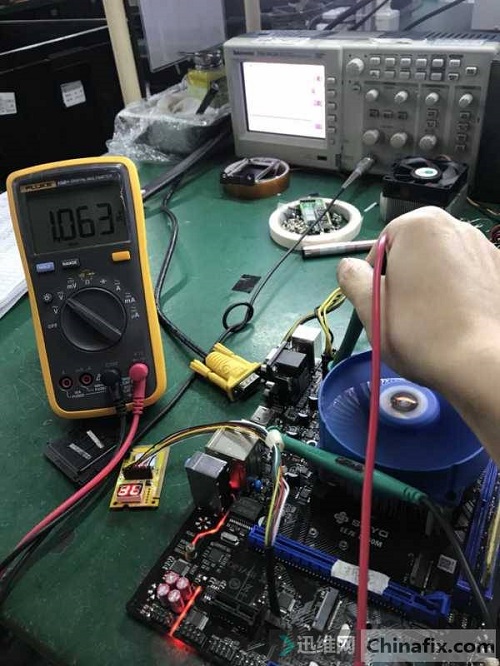

  先从主板各个电压进行检测,测VPP2.5、VCCDDR、DDR-VTT,与内存有关电压全部测量OK。

梅捷B360主板码跑7F 电脑开不开机维修 图2

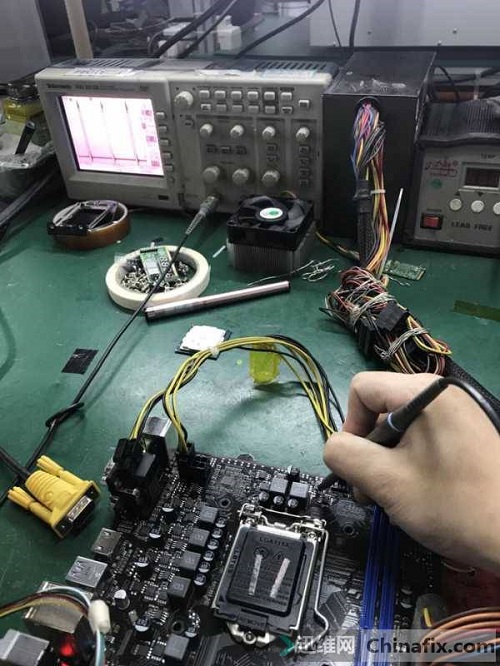

  继续测VCCIO、VCCSA、VCCP,所有电压也都正常。对电压进行检测,主要是看电压有无偏大偏小或者滤波不稳等情况,一旦电压出问题会引起各种个样的情况。

梅捷B360主板码跑7F 电脑开不开机维修 图3

  之前修过很多板,像跑这种代码一般刷BIOS、换桥也就好了,心想这片板子有一定难度了。既然芯片已经动过,接下来测时钟、打DMI总线、LPC总线对地值,也没有发现异常。

  看7F这个代码,已经检测过内存了,且快要显示了。一般来说检过内存,主板检测的设备也只有显卡和外设了。外设就不做考虑了,修了很多主板,Intel8、9系列之后就很少碰跑外设引起不开机的,100系列好像一次也没有碰到,所以维修重点放在检测显卡上。

  桥已经换过,量外围电压、包括时钟正常,也暂时不考虑,CPU集成显卡,排除CPU本身问题,测量CPU集显部分的供电和时钟。

  于是先测VCC-GT,集显这个电压,不上CPU的时候可以测量到,上CPU再检测集显时,瞬间产生然后再掉下去,刚好测一下这个电压有没有起来,来看看有无检测到显卡。

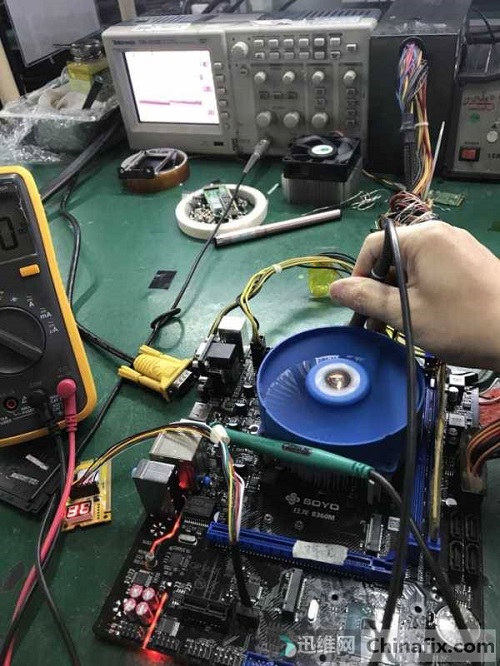

  将示波器探在VCC-GT电压点上,开始上电,当代码跑到7F时,测得VCC-GT电压波形有抖动,但没有升上去,而且一直抖动,也没掉下去。通过这样一量发现问题,主板检测集显,由于集显电压异常,造成代码跑7F,电脑开不开机。

梅捷B360主板码跑7F 电脑开不开机维修 图4

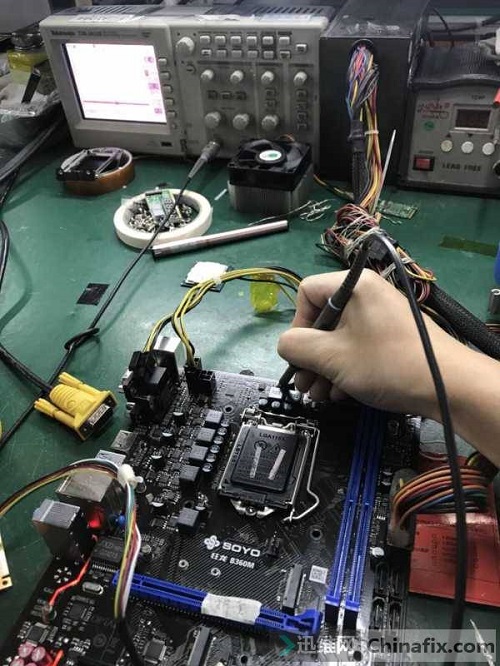

  取下CPU,再次上电,单独测量集显电压,电压没有起来。

梅捷B360主板码跑7F 电脑开不开机维修 图5

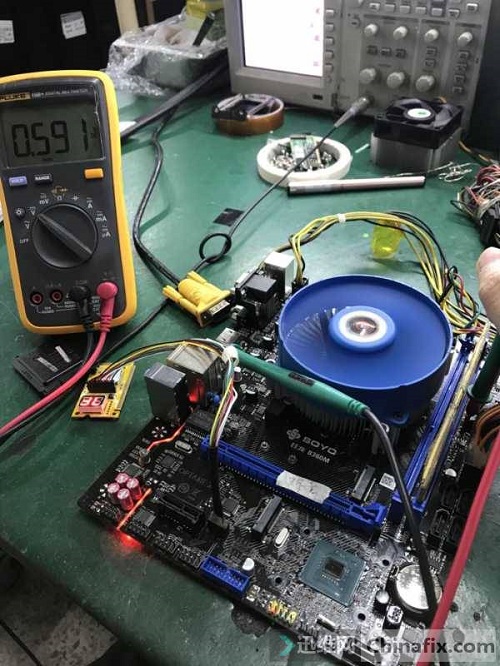

  这个集显有两相供电,再测另一项,难怪万用表打不出来了,有一相正常。

梅捷B360主板码跑7F 电脑开不开机维修 图6

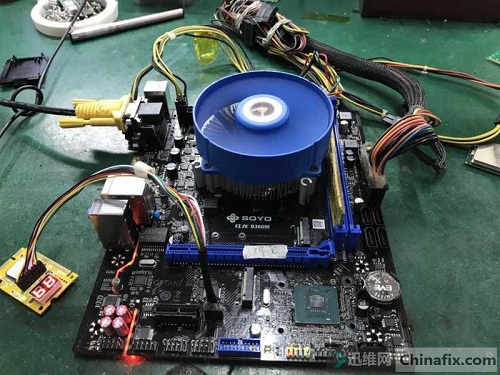

  更换其中一项相关元件。

梅捷B360主板码跑7F 电脑开不开机维修 图7

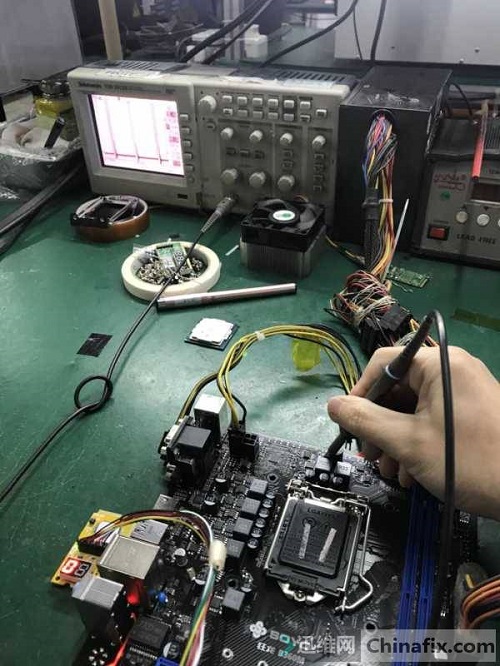

  更换好后上电确认,波形已经起来。

梅捷B360主板码跑7F 电脑开不开机维修 图8

  上CPU、内存通电,代码A9正常跑完。

梅捷B360主板码跑7F 电脑开不开机维修 图9

  接显示器已显示,至此,维修结束!

梅捷B360主板码跑7F 电脑开不开机维修 图10

本文作者:论坛ID(启动ing
