初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测SX2看有无32.768KHZ,PQ32的PIN:2 3VSB.
3:上CPU,80卡,进行上电运行对80卡的代码确认.[全点]
4:全点的定义及种类。①全点是指DEBUG CARD在只有工作电压而没有RESET#或没有CLK时的一种显示方式。此时没有任何代码只有代表电源的红点显示。种类基本上可以分为以下两种情况,比较常见的一种是无频率无复位的全点,这种全点一般都是由主板的几个主要电压没有全部正常造成的CLK_PG没有产生,芯片缺少了频率也就不能正常产生复位。
②另外一种是有频率无复位的全点,这种全点一般是RESET信号整个流程中的某一个环节元件自身损坏或基本工作条件没有满足造成的。
5:有些时候DEBUG CARD也只能仅仅反映PCI总线上的问题,并不能完全代表其它总线的工作状况。这时候我们要对其它总线上的复位信号做详细量测。如有一些主板虽然是全点但能正常电亮。在基本电压和频率都正常的情况下可以对CPURST# LPCRST#等进行测量。我们叫它假全点。
维修流程

目视
VCORE
原因确认基本量测,VCORE电压用示波器探针测量PL45的PIN:2或PCE99的PIN:1为1.4V左右(根据所上CPU的不同电压有一定偏差)

+1.8V_DUAL
PL6的PIN:1 +1.8V_DUAL

VTT_DDR

PU10的PIN:5 VTT_DDR(一般0.9V左右)

+1.2V
PQ14的PIN:3 +1.2V

+1.2VSB
PQ9的PIN:3 +1.2VSB
I/O的频率测量正常接下来要对I/O的工作电压和PG1进行测量,

CLK
1，IO的PIN:67 +5VSB,
2，PIN:69的BATT,
3，PIN:99的+5V电压,
4，PIN:36的+3V

I/O电压
1，I/O的PIN:47 33MHZ和PIN:49 24MHZ
2，BIOS的PIN:31 33MHZ,
3，CPU座的PIN:404 CPUM2_CLK#`PIN:46 CPUM2_CLK等主要频率.
从以上量测中可以判断属于第2种类型的全点。

RST#

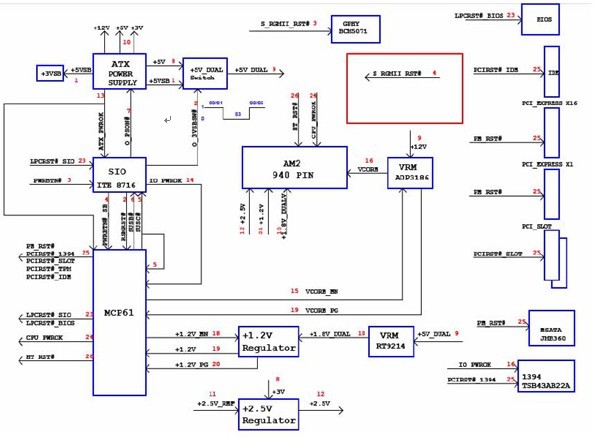

测量PANEL的PIN:17 SYS_RST#(一般正常电平在3V以上)该信号直接发给南桥,这时PWROK_SB为高电平南桥工作正常的话,南桥会发出PCI_RST#`IDE_RST#`IO_RST#`BIOS_RST#`CPU_RST#等。

O_PWROK,PWROK_SB
在测量过程发现I/O的PIN:78 O_PWROK 为低电平,O_PWROK经过电阻R17转成为PWROK_SB。南桥无法正常工作。
P_ATX_PWROK
P_ATX_PWROK连接在I/O的PIN:95量测到电平只有1.7V左右(3V以上正常)。考虑到P_ATX_PWROK信号连接有两颗旁路电容C2和OC14漏电造成的可以先移除它们。故障解决后，更换上新的电容。更换OC14后,重新上电运行OK。
