　　一块西数2T移动硬盘，因为主机电源接错，导致主机、移动硬盘被烧。现象是移动硬盘接电脑后移动硬盘有马达启动的声音，就是电脑不识别，考虑为USB接口电路被烧。从工作原理分析，硬盘控制部分的线路问题应该不大，试着修修看啦。

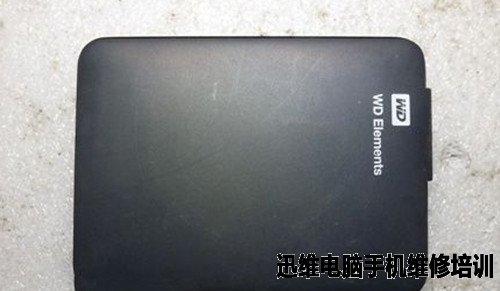

　　被烧的移动硬盘:

西数2T移动硬盘维修　图1

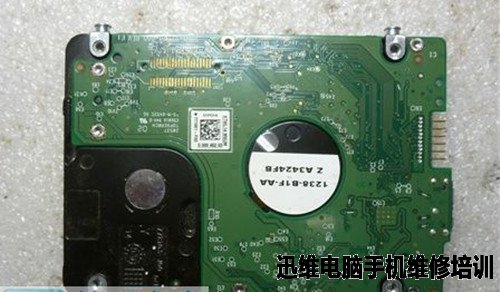

　　把硬盘从移动硬盘盒中拆出来：

西数2T移动硬盘维修　图2

　　是USB驱动一体设计的板子。如果是分离设计，只需要换块USB接口板就OK啦，看来WD在材料上是够精打细算的，只是苦了我们用户。

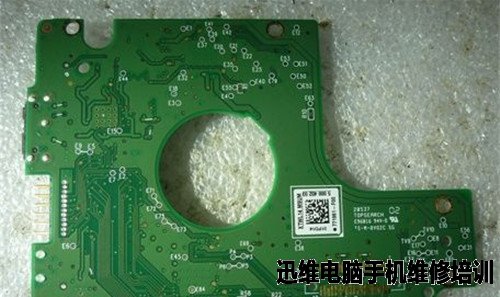

　　这是拆下来的硬盘主板：

西数2T移动硬盘维修　图3

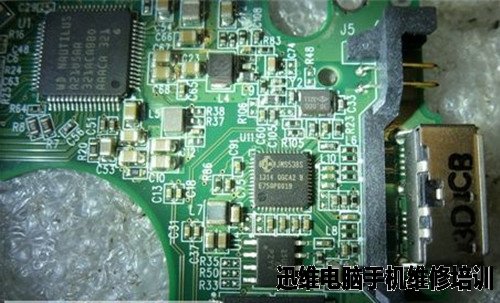

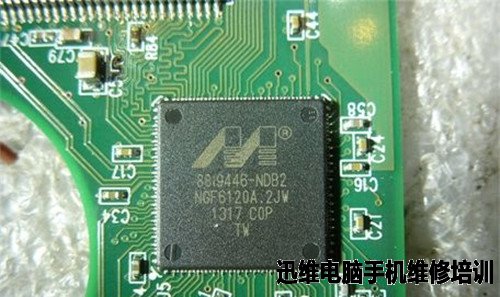

　　主板型号及芯片：

西数2T移动硬盘维修　图4

西数2T移动硬盘维修　图5

西数2T移动硬盘维修　图6

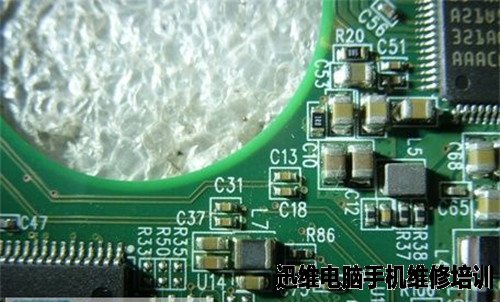

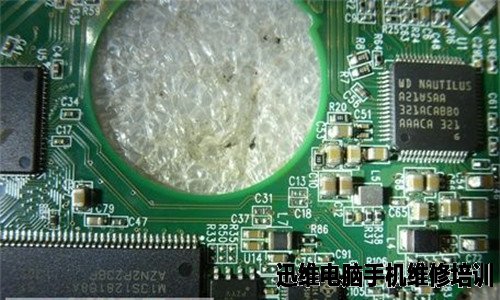

　　这是需要去掉的四个电容:C13,C18,C31,C37：

西数2T移动硬盘维修　图7

　　这是焊掉电容后的情况：

西数2T移动硬盘维修　图8

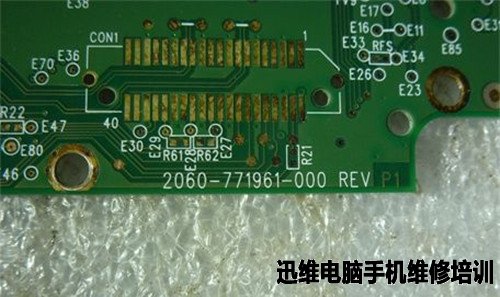

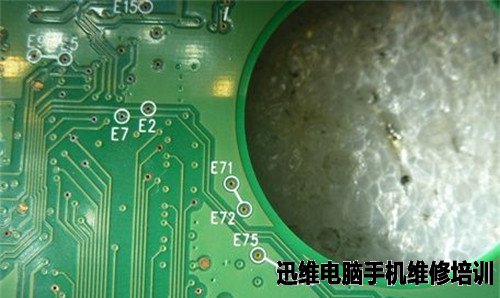

　　与之相对应的四个硬盘检测点:E71,E72,E73,E75：

西数2T移动硬盘维修　图9

　　给检测点上锡，便于下一步的操作：

西数2T移动硬盘维修　图10

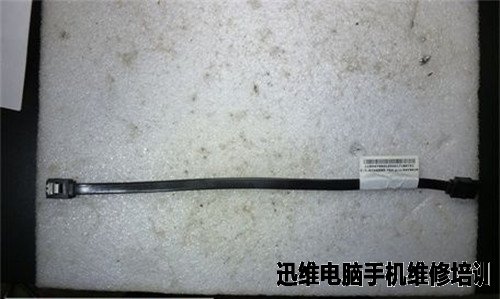

　　准备一个SATA数据线：

西数2T移动硬盘维修　图11

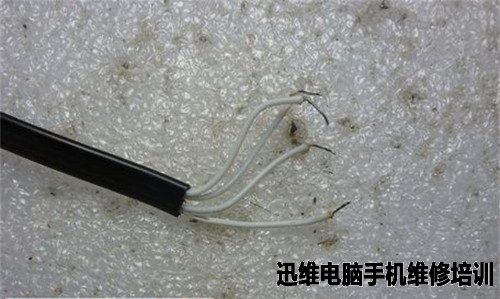

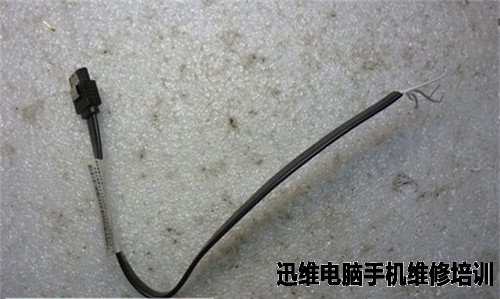

　　将其中一端的接头剪掉，剥离暴露出一段数据线，把无用的接地线从根部剪除，避免以后造成线路板短路：

西数2T移动硬盘维修　图12

西数2T移动硬盘维修　图13

　　好了，见证奇迹的时刻到了！

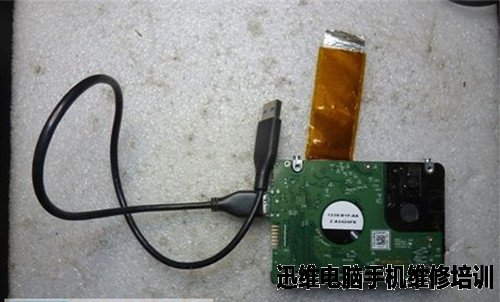

　　将移动硬盘USB数据线接入硬盘接口：

西数2T移动硬盘维修　图14

　　不要问我这是为什么，这只是、这只是为了取电。

　　欲知详情，且听下回分解。（此贴未完，待续……）
