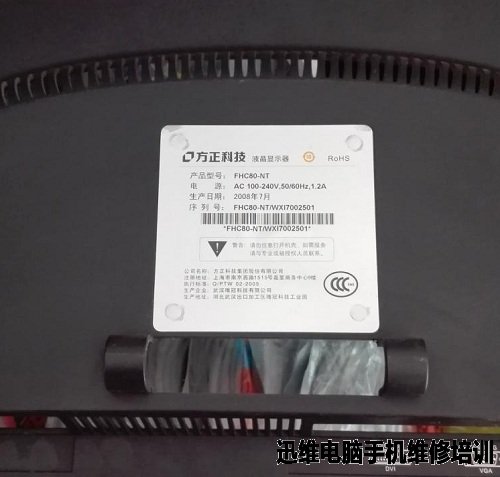

　　机器型号：方正FHC80-NT液晶显示器

　　故障现象：

　　今天收到顾客一台拆了的方正FHC80-NT液晶显示器，说是白屏。拿过来通电试了下是白屏，就是满屏都是白白的。

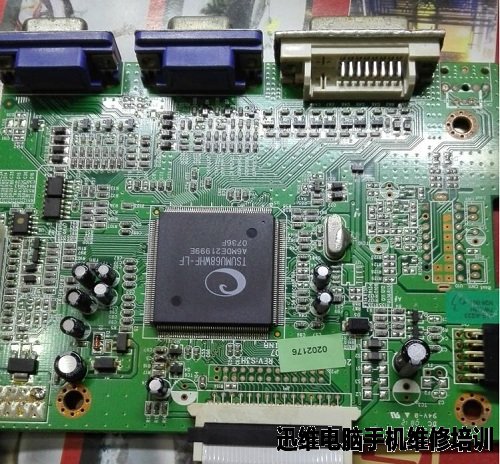

方正FHC80-NT液晶显示器白屏维修图1

方正FHC80-NT液晶显示器白屏维修图2

方正FHC80-NT液晶显示器白屏维修图3

　　维修过程：

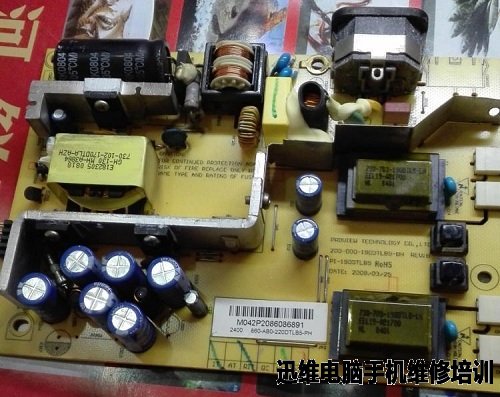

　　白屏就是屏没工作，背光工作了，这种情况就是屏坏或屏供电电路问题。开始动手测电压! 电源板14V、5V都正常。下面测驱动板。

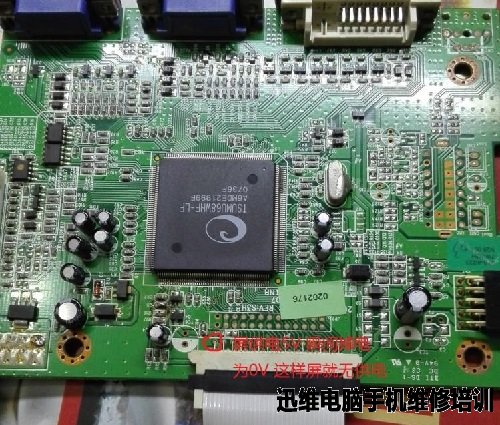

　　测屏供电5V瞬间掉电为0V，这样屏就无供电了。

方正FHC80-NT液晶显示器白屏维修图4

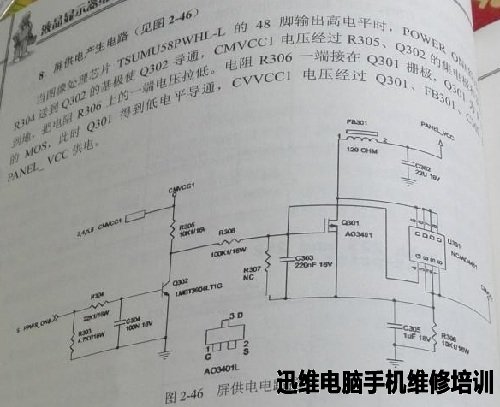

　　查资料看屏供电的原理，如图：

方正FHC80-NT液晶显示器白屏维修图5

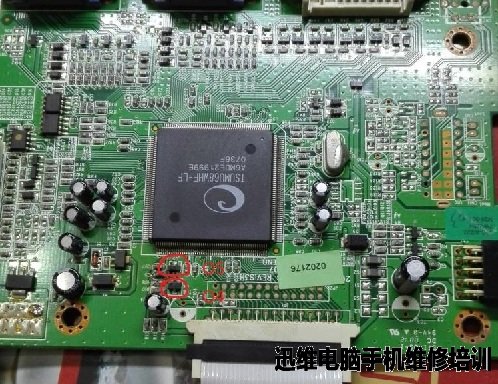

　　根据上面这图，开机后芯片发出高电平使Q302导通后接着Q301导通，这样就产生了屏供电。然后找到这板的两个管子。

方正FHC80-NT液晶显示器白屏维修图6

　　刚开机以为是电容的问题。电容也拆了还是瞬间掉电，这样看来主芯片有问题。主芯片第6脚开机有3.3V瞬间变成0V，没有持续发出高电平，那么Q5无法导通。然后找料板没有找到此芯片。

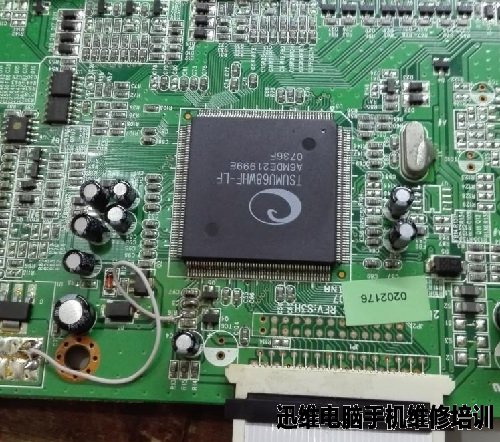

　　想到这板上1117芯片就有5V转3.3V持续的，这样直接一根飞线接过来试下。

方正FHC80-NT液晶显示器白屏维修图7

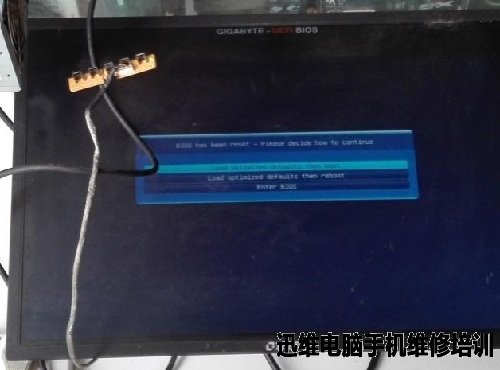

　　测了下，屏供电5V有了也不再掉电，赶紧接屏试下，还真的亮了。维修到此结束。

方正FHC80-NT液晶显示器白屏维修图8
