主题：液晶显示器白屏－简单维修

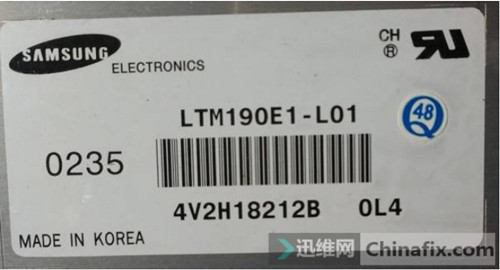

屏型号：LTM190E1-L01

故障现象：开机白屏

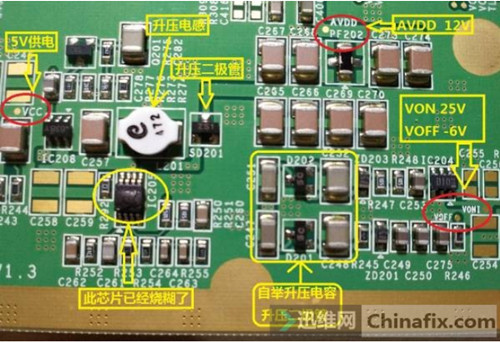

排除驱动板后，拆开屏后面的逻辑板屏蔽盖，见到逻辑板后，发现逻辑板上的一个升压芯片都烧糊了，这种情况也只能改板，找出要改的供电条件：VON\VOFF\AVDD……如下图：

以上条件找出来后，再从其它坏屏上拆片好的逻辑板下来，然后给新拆下的逻辑板通上5V的电压，找出以上要改的相关供电：

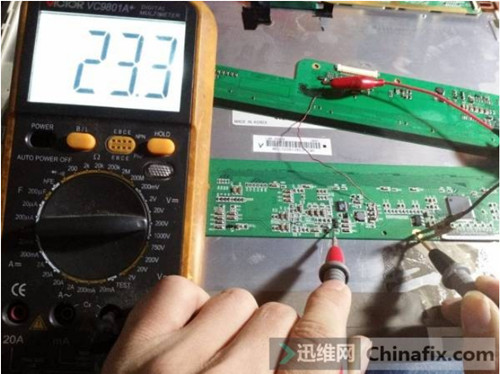

第1步：用万用表找出VGH 25V，实测23.3V，如下图：

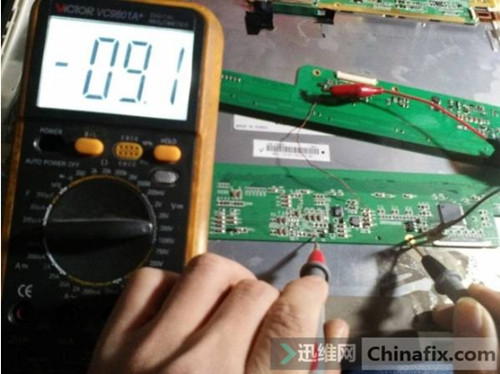

第2步：然后再找出VGL －6V，实测－9V，如下图：

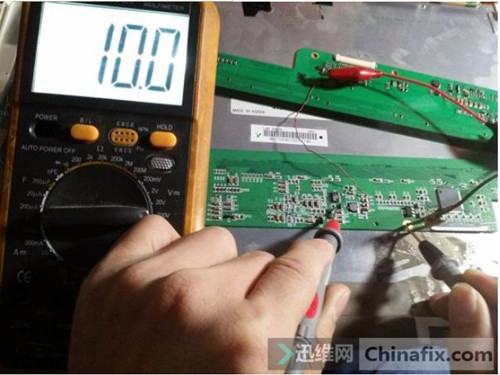

第3步：最后再找出AVDD 12V，实测10V，如下图：

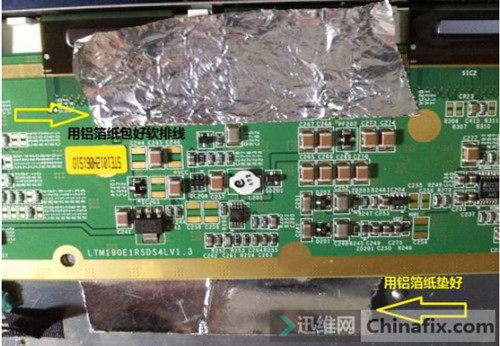

第4步：把原逻辑板上烧糊的芯片拆掉，拆的时候要做好隔热防护，不然把屏吹挂了就麻烦了，如下图：

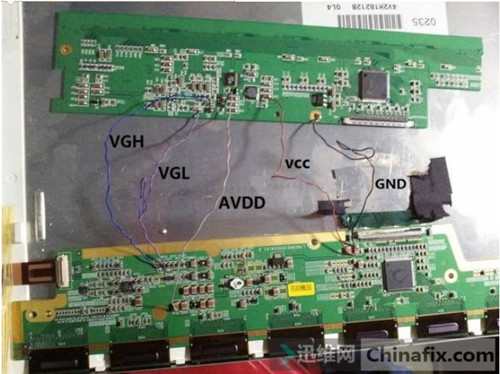

第5步：把拆下来的好逻辑板上的各个供电飞线到原逻辑板上去：

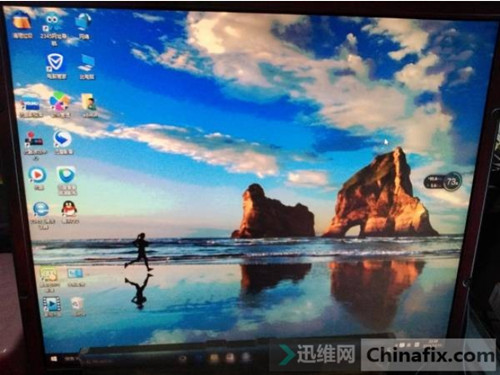

第6步：改好后，简单处理了一下线路，通电试机，一切都正常了。如下图：
