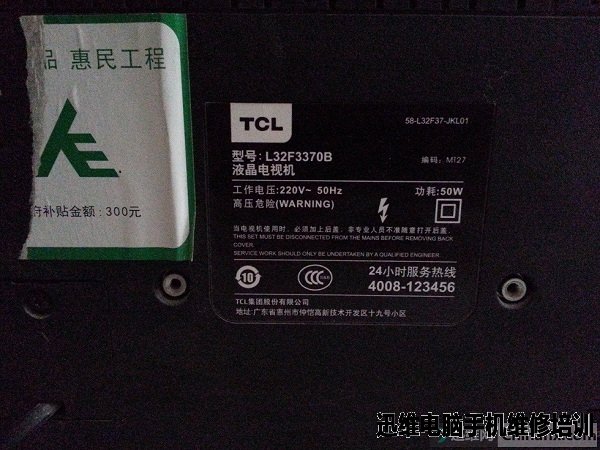

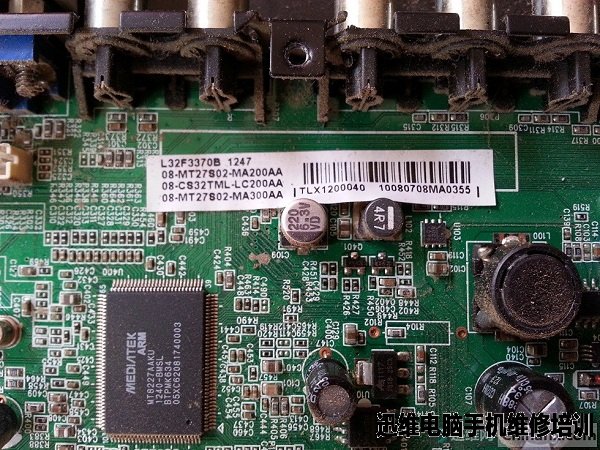

接修同行一台TCL L32F3370B液晶电视。



TCL L32F3370B液晶电视背光保护维修（图1）


TCL L32F3370B液晶电视背光保护维修（图2）


TCL L32F3370B液晶电视背光保护维修（图3）

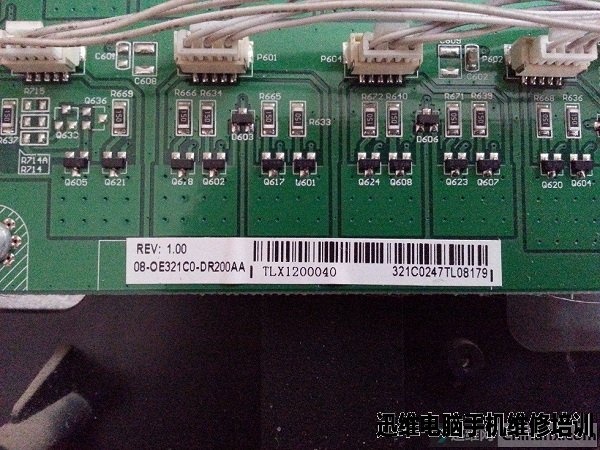

　　开机发现屏幕不亮，据同行介绍说是有声音无图像，测量屏供电及LVDS信号电压正常，接着去测量恒流板上面的灯条插头，发现每三个线之间都没有电压降。


TCL L32F3370B液晶电视背光保护维修（图4）


　　于是判断背光没有开启，接着去测量恒流板上面的这个插头。


TCL L32F3370B液晶电视背光保护维修（图5）

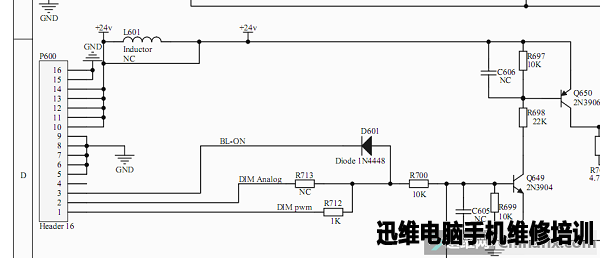

　　发现背光开启信号（BL-ON）和亮度调整信号（DIM PWM）都有3V左右的电压，说明恒流板的控制信号正常，问题出现在恒流板本身上。于是我去测量Q649的基极，发现基极没有电压。分析电路得知，如果Q649基极没有电压，Q649将会截止，从而导致Q650截止，Q650截止会使Q601-Q612、Q617-Q628均截止（因为这些管子的基极没有电压）。这些管子截止就会使灯条供电形成不了回路，灯条肯定不亮。

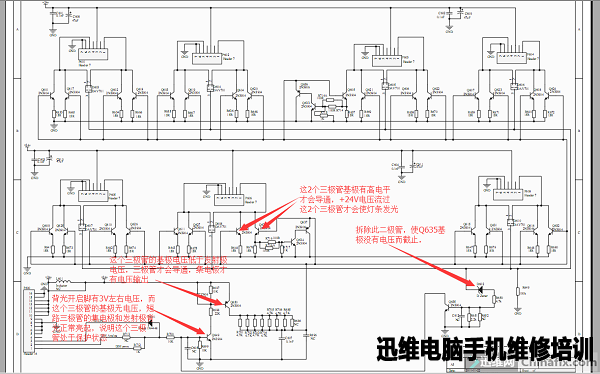

　　我想强行让Q649导通，于是用镊子短路Q649的集电极与发射极，果然背光正常点亮，这说明Q649的基极没有电压是导致背光不亮的原因。什么原因导致Q649的基极没有电压呢？又分析电路得知：如果Q6355导通就会拉低Q649的基极电压，于是我试着断开Q635基极所接的稳压二极管后再开机，背光正常点亮。因为这个稳压管没有标稳压值，又加上背光能正常亮，这说明有可能是误保护了。于是断开这个二极管不用，机器正常工作。附上恒流板图纸及分析：


TCL L32F3370B液晶电视背光保护维修（图6）


　　TCL恒流板 08-OE321C0-DR200AA：http://pan.baidu.com/s/1pLOVysF

　　原文链接：http://www.chinafix.com/thread-974164-1-1.html

　　本文作者：迅维ID（吴玮）
