【机器型号】：LED46K310X3D



　　【故障现象】：蓝灯亮不开机，按键遥控均无效



　　【维修过程】：



　　检查电源板5VS、12V、16V正常，STB 3.6V。



　　5VM无电压，检查电源板发现5VM不是电源板产生，而是由主板输出。



　　测量主板上5VS 、12V、16V正常 ，N105\N505输入端都没有电压，顺线路摸至N101(TPS54426，IC上印字PS54426)13/14脚12V正常，10/11脚无输出电压，7脚0V这是无输出的原因。

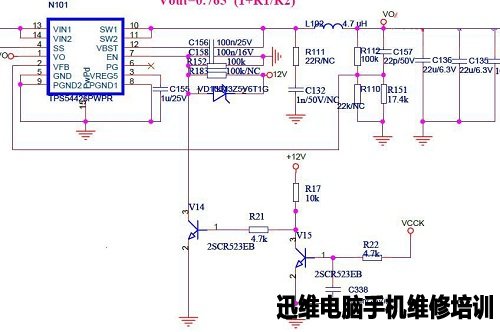

图1　海信液晶电视不开机维修

图2　海信液晶电视不开机维修

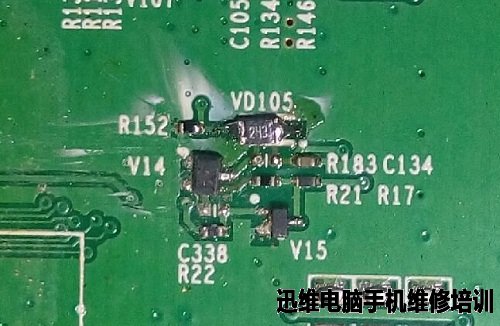

　　参照图纸检查R22电压VCCK=1.2V正常，此VCCK由12V经过N102产生。V15B极0.66V，C极0V正常V14  B、C电压均为0V，显然C极电压不正常，应该为6V左右。断电测量V14 C及对地已短路，拆掉V14后测量VD105已开路。再看图纸总觉得少个电阻。。。



　　从图纸上看12V受待机控制，二次开机12V建立，随后VCCK建立--V15导通--V14截止--N101开始工作。这个过程有个微小的时间差：由于各滤波电容以及C338的积分作用，12V建立瞬间V15还没来得及导通--V14则导通，12V经过VD105（5.6V）被V14短路到地，将有很大的电流流过VD105和V14造成损坏，可以肯定的说是设计疏忽了。那么VD105串联一个数千欧的电阻就能防止这个瞬间电流又不影响N101正常工作，网上查到也有VD105损坏的记录，但未分析原因。

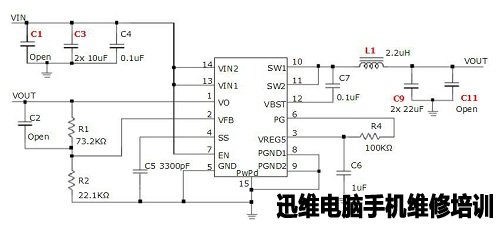

　　再看TPS54426的资料：允许最高输入电压18V，EN端不需控制时可以接电源端。随即直接取24K电阻代替VD105，更换V14成功修复此机。反复开机待机试验2小时均无异常。
