【机器型号】：先锋LED-32B550



　　【故障现象】：开机后自动待机



　　【维修过程】：



　　测量待机时12V 5V 1.2V正常，二次开机后停几秒12v瞬间波动一下后正常待机，同时观察指示灯由红色变成蓝色后灭一下后变成红色。怀疑二次开机后级电流大拉低电源的，测量各路供电没有短路，拔掉屏供电，开机背光亮了，证明边条有短路地方，测量VAA对地短路，TR1这个mos管短路。

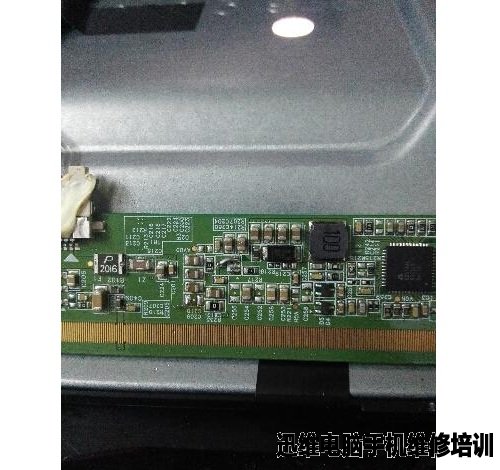

图1　先锋液晶电视开机后自动待机维修

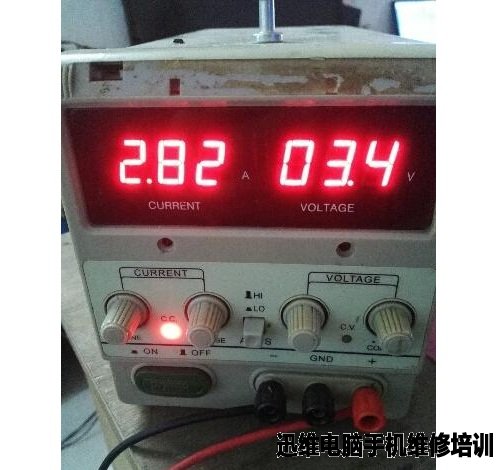

　　上直流电源烧电流接近3A，电容C209发烫严重，去掉电容测量短路消失。开机发现图像严重拖尾，测量VAA没有升压，VGH只有10V左右，怀疑是不是TR1管子击穿引起不升压的，拆掉TR1后DS极直接短路，通电试机VAA16.5V VGH32V机器修复。

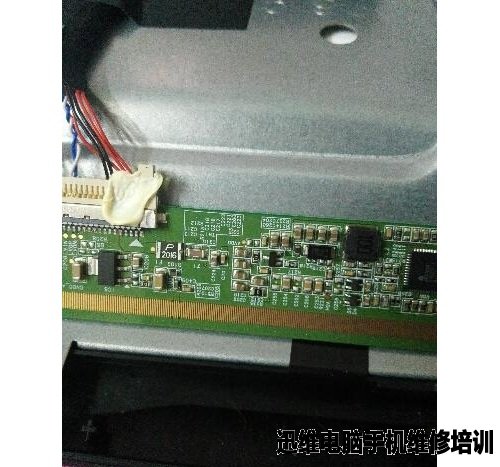

图2　先锋液晶电视开机后自动待机维修

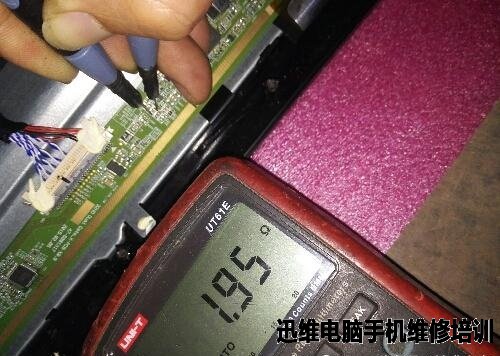

图3　先锋液晶电视开机后自动待机维修

图4　先锋液晶电视开机后自动待机维修


　　TR1是VAA供电时序控制管，为普通的P沟道MOS管。



　　机器修复了但TR1短路不升压想不明白是咋回事，难道TR1控制极短路电压高会引起不升压吗？

　
