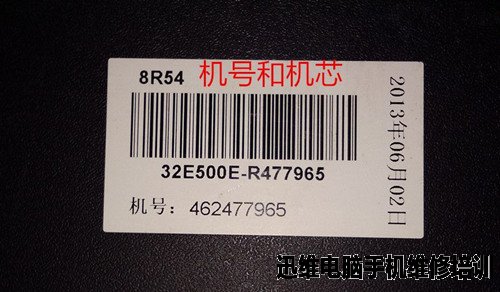

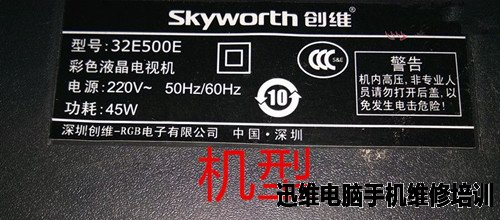

这个液晶电视是2013年买的，用户说关机时好好的，再开机背光就不亮了，声音一直正常，试机果然如此，开机屏幕一点反应都没有，机型机号见下图。


创维液晶电视32E500E背光不亮维修（图1）


创维液晶电视32E500E背光不亮维修（图2）

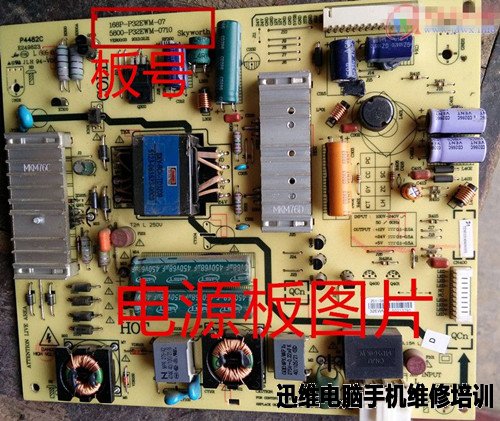

　　打开后盖时，发现螺丝都少了两颗，看来又是转修机，用户也如实回答，售后看了，说要换板，橙黑棕，用户不愿意，说新机就要换板，不干。就把电视拉这来了，电源板如下图。


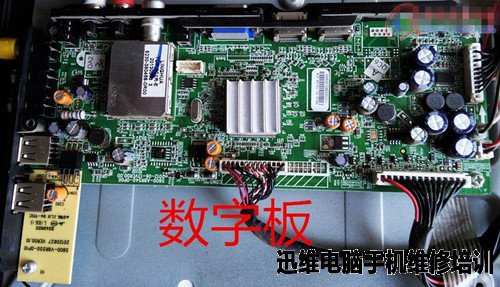

创维液晶电视32E500E背光不亮维修（图3）


创维液晶电视32E500E背光不亮维修（图4）

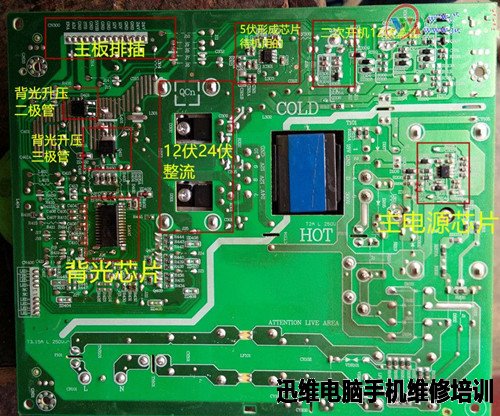

　　电源板背面主要电路如下图。


创维液晶电视32E500E背光不亮维修（图5）



　　开机测12V、24V、5V正常，开待机电压3V正常，亮度控制1.3V也正常，但是背光电压只有24V左右，说明背光电路有问题。此背光芯片型号是OZ9967GN，测背光芯片供电12V正常，背光开关电压和亮度控制电压也都加到了芯片上，但升压三极管驱动电压却为0V，测得升压三极管和升压二极管都正常，下一步就得检查背光保护和电压检测了。

　　测得芯片10脚低电压保护端子为1.7V正常，测得灯条过压保护4脚为0.1V，说明也没事，灯条开路保护端子3脚为0.7V也正常，看来芯片坏的几率很大，但还是不放心，因手头没货，万一判断失误，那会浪费几天时间，于是继续查找突破口。



　　突然想到现在的芯片很多都有一个基准电压形成脚，对于基准电压估计很多维修工都不陌生，就是在芯片内部产生一个电压，供芯片内部的单元电路使用的。于是马上查找资料，发现OZ9967GN的14脚是基准电压形成和输出脚，电压为5V，不仅供芯片内部使用，还直接输出5V电压为芯片外部电路做上拉使用。

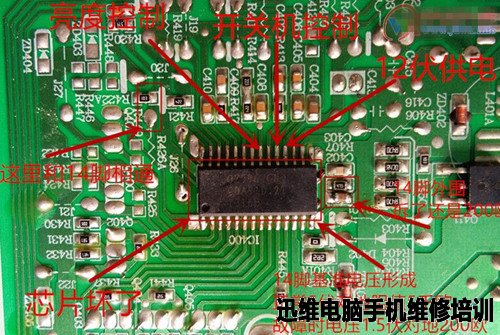

　　马上测芯片14脚电压，发现为1.5V，不正常，不禁心中一喜，故障点终于找到了，就是基准电压不正常引起的背光不亮，测得14脚对地电阻为200欧左右，不正常，拆掉外围RC再测还是200欧，直接吹掉芯片，外围阻值恢复正常，确定芯片基准电压形成脚内部短路。图片如下：


创维液晶电视32E500E背光不亮维修（图6）

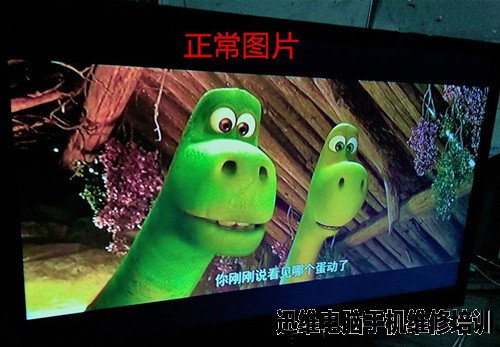

　　买来芯片上机，蓝屏出现，插上信号试机，一切正常，故障排除。
