  前言:来迅维实地快2月了,马上也要毕业了。从最初的无从下手,现在也慢慢的有维修思路了,开始亮机照都没拍,也不会发帖。请教老司机后,最后走的时候来一波吧,一是对老师们的肯定,二是对自己的总结。

  正文:接到老师给的人为故障板,联想版号:纬创—LZ57。

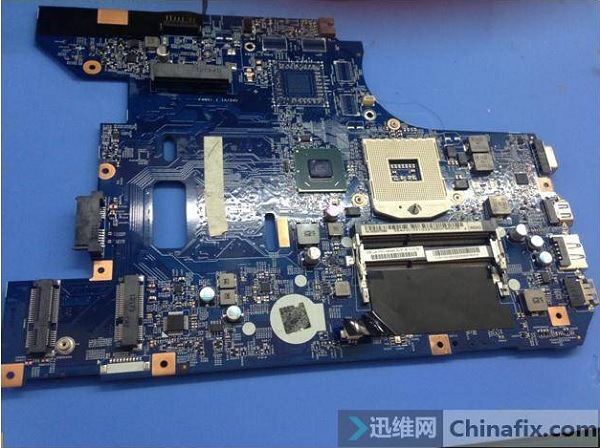

  全板照:

迅维实战考核
联想LZ57主板不开机故障完美修复 1

  下面开始正式维修:人为故障,肯定先不能通电,不知道被搞成啥样,按思路一步一步来吧。先目测,由于被洗刷刷过,做的故障不明显,但还是发现一个敌人。

迅维实战考核
联想LZ57主板不开机故障完美修复 2

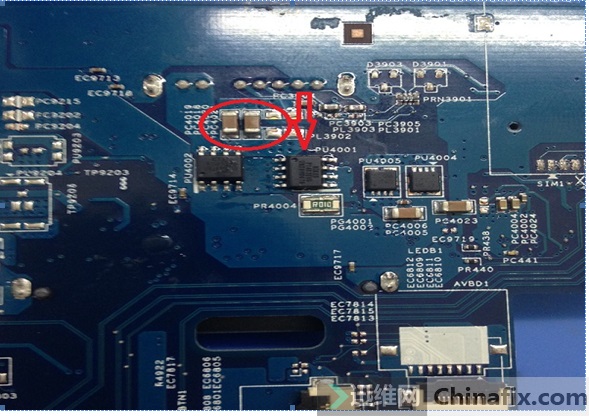

  PU4001装反,接着各大电感打值,电池充电电感PL4001对地为0。


联想LZ57主板不开机故障完美修复 3

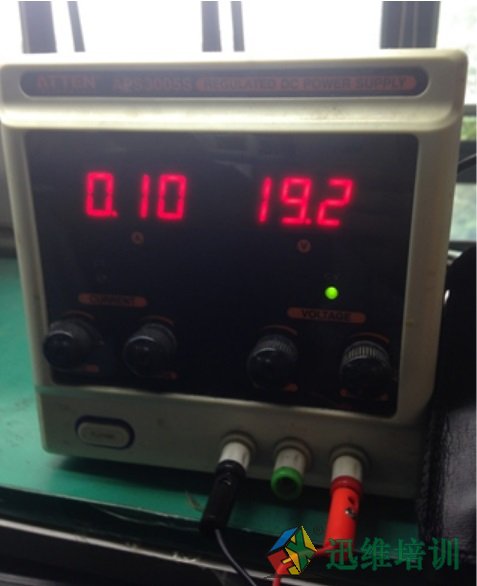

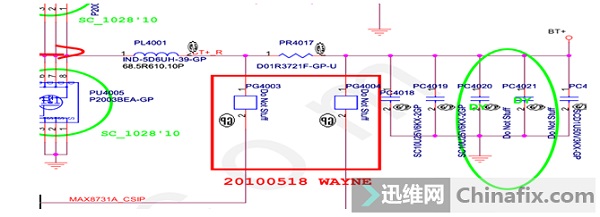

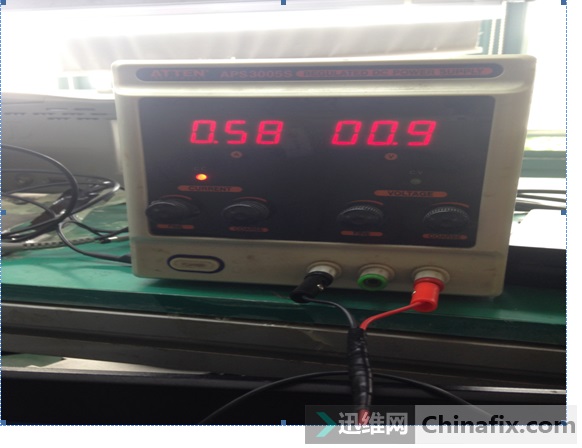

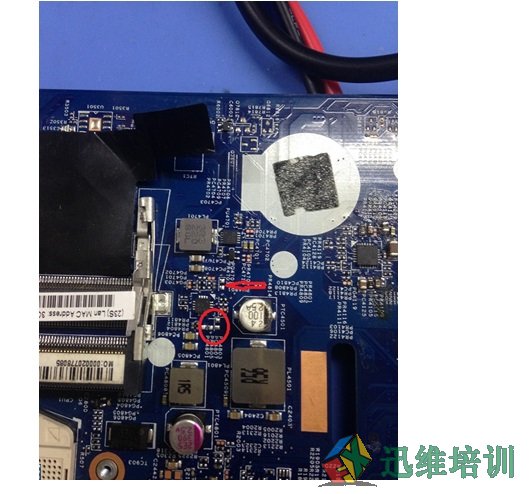

  人为的不能烧机,拆相关连电容,上图红圈处,拆到第三颗时(电容底下有飞线,拆下来后才发现),不短了,公共点正常,上个电吧,但是坑肯定还有,没这么容易。防止后面还有坑,限个流吧,可调电流直接设为0.5A。

迅维实战考核
联想LZ57主板不开机故障完美修复 4

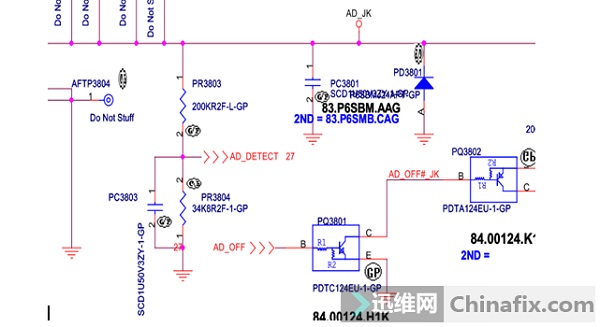

  好吧,不够仔细,再查查,找到元凶,瞬态抑制二极管PD3801,被装反。


联想LZ57主板不开机故障完美修复 5

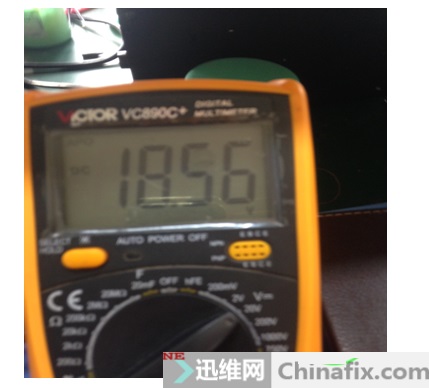

  换过来后,不短了,测得公共点,怀疑是假公共点。

迅维实战考核
联想LZ57主板不开机故障完美修复 6

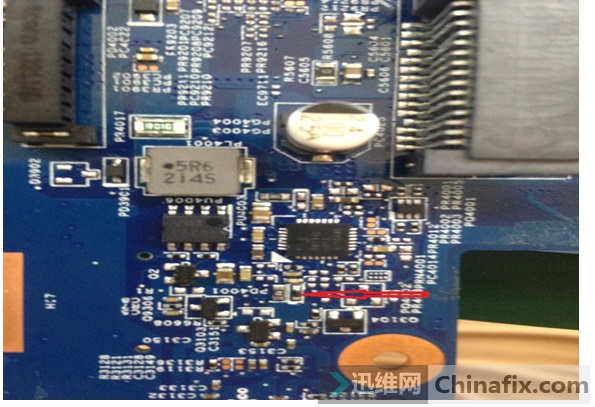

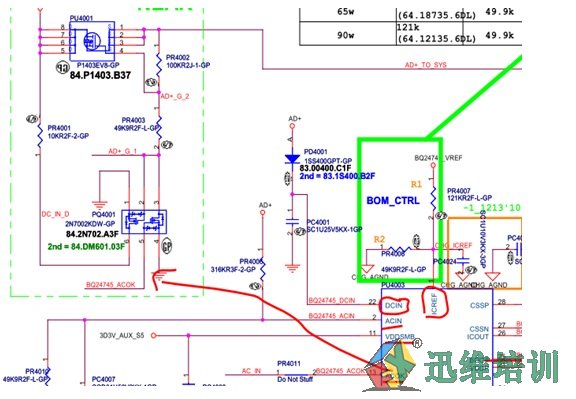

  测PU4001 G极等于公共点18.56V,PQ4001的3-4脚没导通到地,控制极ACOK无电压,此电压来自充电芯片,查芯片工作条件,给芯片供电的DCIN无电压,PD4001被装反,基准的REF滤波电容没有,补上吧。

迅维实战考核
联想LZ57主板不开机故障完美修复 7



联想LZ57主板不开机故障完美修复 8

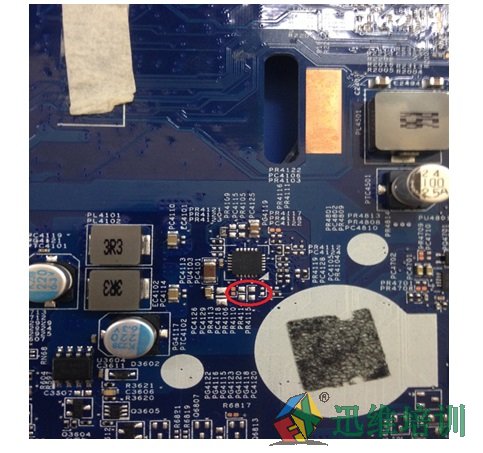

  公共点有19V正常了,还是太粗心,仔细找一遍,发现PWM电路自举少件。


联想LZ57主板不开机故障完美修复 9


  接着补件。

迅维实战考核
联想LZ57主板不开机故障完美修复 10

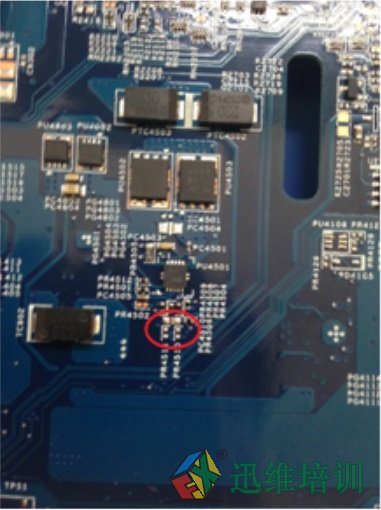

  补完后,上电触发,各路供电有,单缺0.8V管家供电,查图,原来供电电阻被干掉了。

迅维实战考核
联想LZ57主板不开机故障完美修复 11

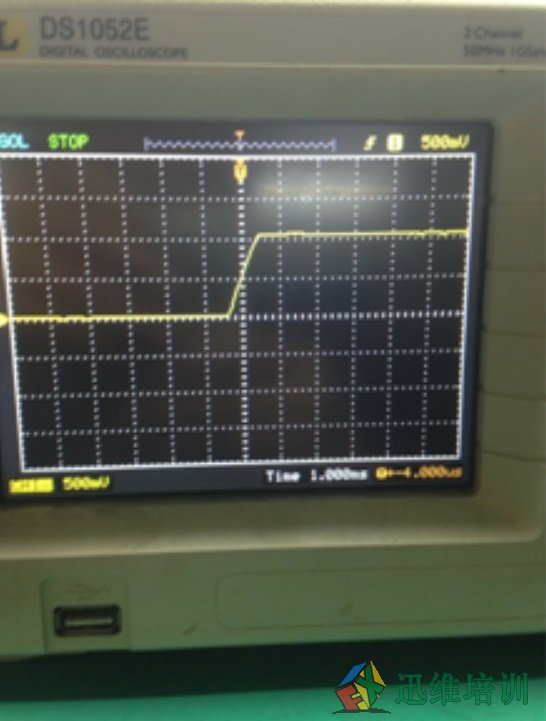

  补好后上个波形。


联想LZ57主板不开机故障完美修复 12

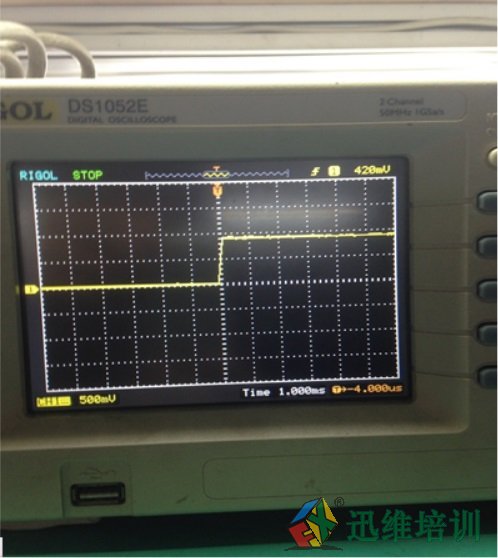

  总线供电。


联想LZ57主板不开机故障完美修复 13


  其它内存,内存VTT,锁相环也都正常了,待机。


联想LZ57主板不开机故障完美修复 14

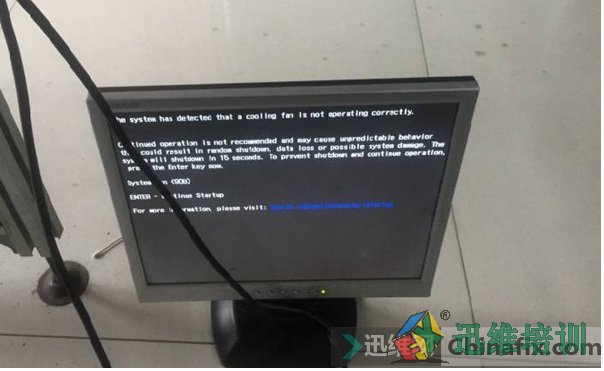

  问阿林老师要来内存、CPU,完美亮机。


联想LZ57主板不开机故障完美修复 15
