实地小白成功修复手机主板短路故障

来源：迅维职业技能培训中心更新时间：2018-05-22 浏览次数：

　　本文来自迅维实地培训学员上官文武原创，迅维ID：渑池诚信上官。

　　原稿链接：http://www.chinafix.com/thread-1109713-1-1.html

　　来迅维一个多月了，再有两周多就要毕业。首先非常感谢一期的张老师、朱老师对我们手工方面的严格要求，从芝麻三分之一大小的小电阻到A8CPU的拆装，一遍又一遍的做示范，不厌其烦为我们指导操作过程中不当的手法，才让我们这些手机小小白从不敢拆修到掌握拆焊芯片的技巧，非常的感谢两位老师。来到二期后，老徐的理论，万老师的手工，真的是让人佩服。在徐老师和万老师的理论加实践中，从看电流判断故障，到对故障位置判断，大多数都通过了A8的考核(老徐的理论相当的牛B的）。

　　今天下午老师为考过A8的发了故障板，主角上场。

实地小白成功修复手机主板短路故障　图一

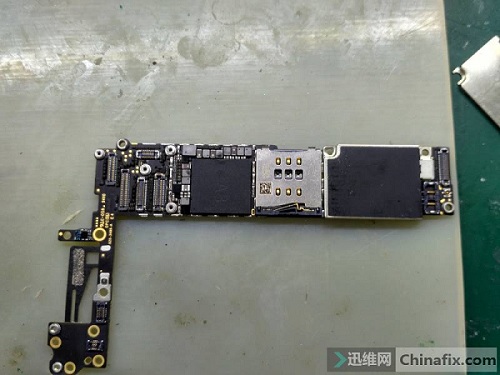

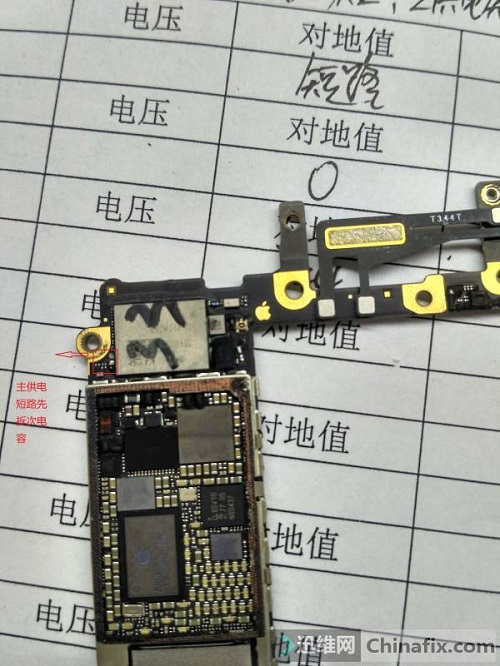

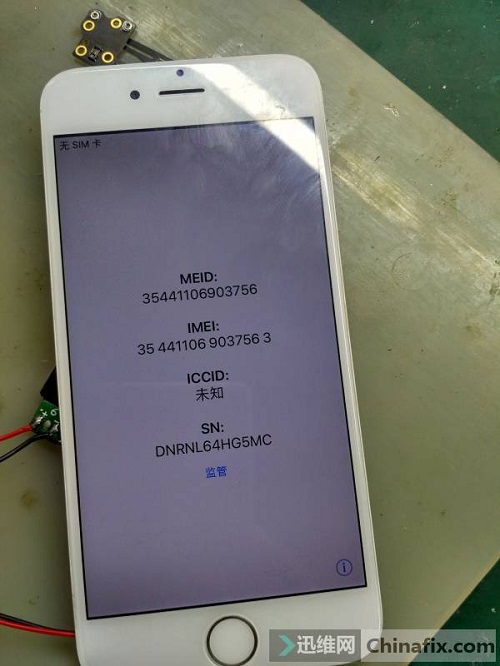

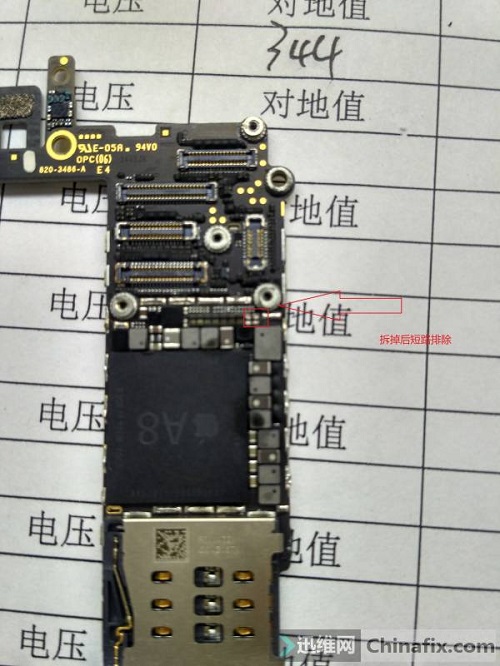

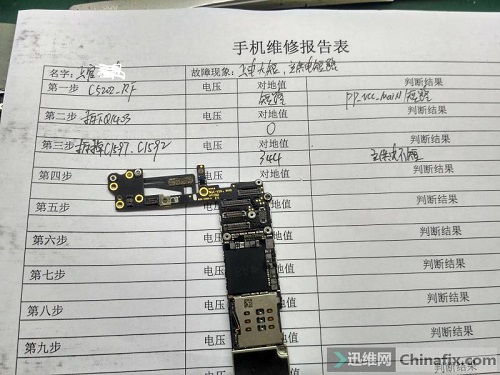

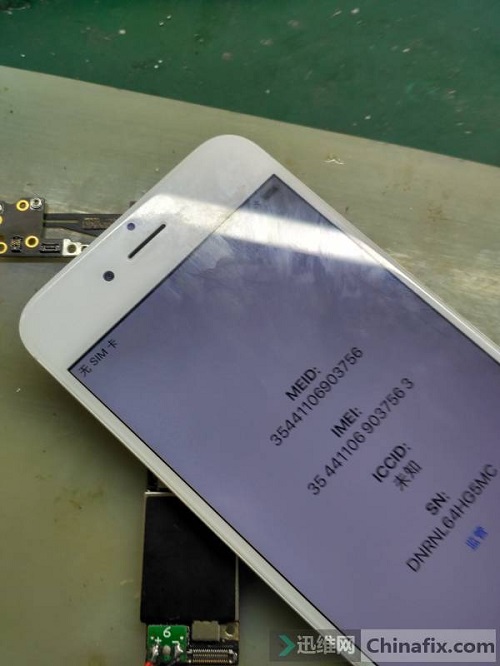

　　这就是要修的主板（修好后拍摄的）。拿到主板后，先大致看下主板是否有过进水，掉件，查看中发现WiFi旁边的C5202_RF电容被拆掉，大胆猜测是主供电PP_VCC_MAIN供电短路，拿出万用表测试直接大短，上电验证猜测没错。对PP_BATT_VCC打值，没有短路，更加验证是PP_VCC_MAIN短路，接下来拆掉Q1403.短接D、D极，仍然短路，没办法，只有拆掉CPU的屏蔽罩，直接瞄上C1597、C1552（主供电短路先拆这三个电容，很管用哦！），一钳子下去，万用表打值，主供电恢复正常。上机测试，正常开机。
