实地毕业之作-小米4C手机充不进电故障维修



　　本文来自迅维实地学员周兴原创，迅维ID：mfkjgg。



　　原稿链接：http://www.chinafix.com/thread-1107725-1-1.html



　　先自我介绍，我是迅维实地2017.6月手机班学员，8月19日完成学业，回来就是忙禄（门店装修、商品渠道的进出货、包括原来老客户维持等等）；在实地以苹果维修为主，但现实我们当地安卓机居多，既然是硬骨头，那就必须硬啃，小米4C手机充不进电故障分享。



　　故障描述：二修机，插可调电源，有正常充电电流但手机充不进电。



　　维修思路：电池、主板充电电路

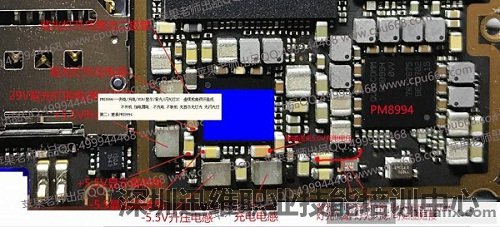

　　接机试机，如客户所述，手机充不进电；拆机，发现大小电源被动过，测量尾插排线到主板有正常充电5V，测量电源PMI8994有正常输出充电电压4.6V，附图：



小米4C手机充不进电故障维修

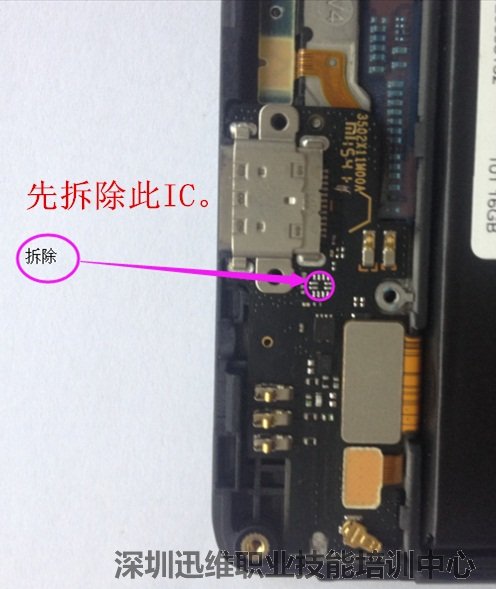

　　测量电池座对地值正常；维修陷入僵局，没图纸没维修经验，关键是没料板没电池可以代换来判断故障范围，问同行朋友，直接拆掉尾插小板芯片（应该是保护作用），附图：



小米4C手机充不进电故障维修

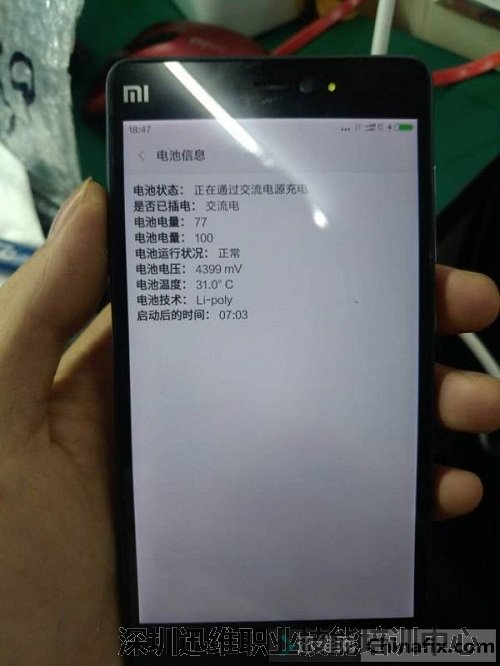

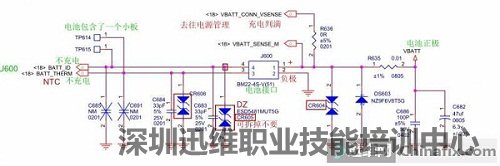

　　拆掉后故障发生什么变化，充电跳电，没充电前是16%的电量；插上尾插，直接显示80%的电量，进安卓硬件测试，能够识别充电接口已插入，但状态是未充电；在小米官网查到，小米4C升级MIUI8以后，有充电跳电的情况，查看本机如官网所述，又是一阵降级，故障依旧；找同行发来电池，故障依旧；现在可以排除软件、电池问题；直接锁定主板充电部份，找出实地米4的原理图纸（平台一样，我想电路相差不大）：从电池找，如图：



小米4C手机充不进电故障维修



小米4C手机充不进电故障维修

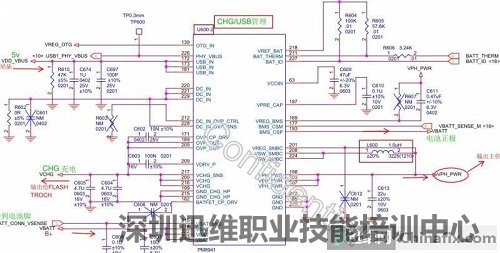

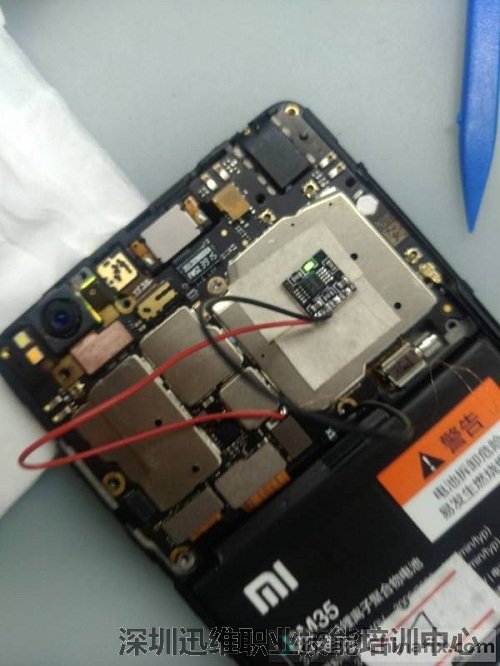

　　如图所示：电源芯片PM8941通过BATT-TD电池检测信号来检测电池；而PM8941集成USB输入及充电管理，观察4C，除了芯片不同以外，多了一个大电源IC，该查的查了，信号、供电都正常，剩下的，就是大小电源IC，果断定货电源IC，为保证维修战果，顺便买了5片充电万能小板，几天的等待 ，到货后首先测试的维修圈比较热的万能



小米4C手机充不进电故障维修

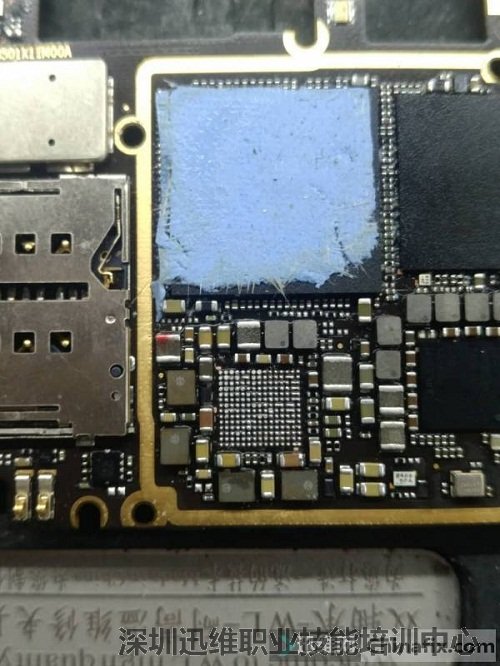

　　不知道，是不是没有断开后级供电或信号，没卵用，果断上手术台，拆掉PM18994,发现问题，焊盘有连锡地方，上家兄弟手工还得练，附图：



小米4C手机充不进电故障维修

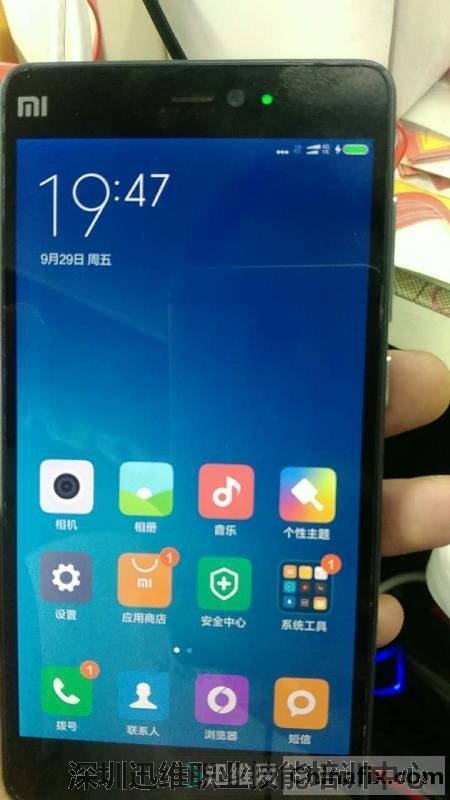

　　还好没掉点，要是掉点，没办法修了，修安卓没图纸补点或飞线真是扯蛋的；处理焊盘，换上全新电源IC，一切正常，附图：



小米4C手机充不进电故障维修



小米4C手机充不进电故障维修



小米4C手机充不进电故障维修



　　感谢迅维，感谢实地，感谢两个月迅维来自五湖四海的兄弟朋友，现在手机业务虽然没有完全走上正轨，但我有信心，因为：越努力，越幸运！



迅维实地与老师同学合影


　　总结：修苹果机练习的手工焊接基础，对于修理安卓机，还是比较容易的。 反之则很难。

　　
