【迅维培训中心】顶星TM-845GVML2 不通电主板维修

来源:迅维网    更新时间:2017-04-01    浏览次数:
本文由迅维培训实地学员原创,迅维论坛ID:冰释天涯
原文链接:http://www.chinafix.com/thread-542978-1-1.html

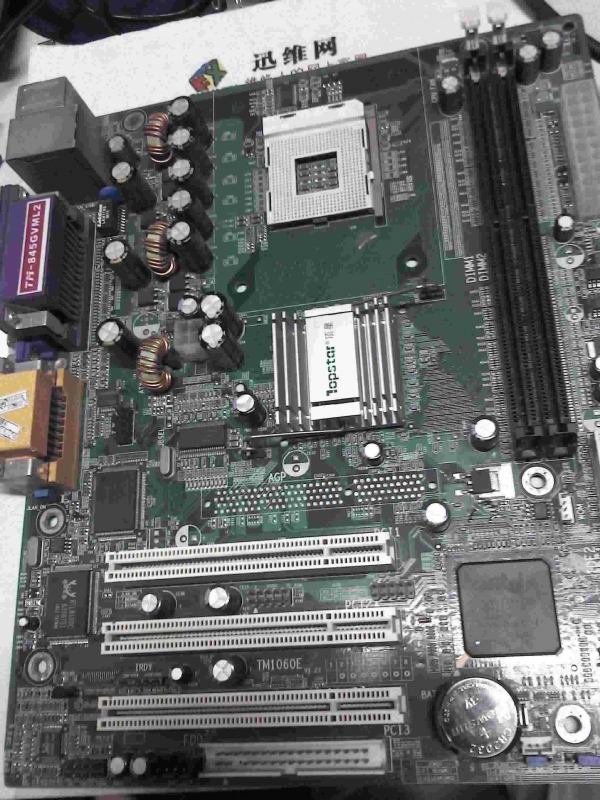

主板型号:顶星TM-845GVML2
故障:不通电
故障分析:一块顶星 Intel芯片组 845主板 点开关无触发

一看不通电的板 这不前几天饼哥刚刚讲完的嘛 五+三 五个待机条件:VCCSUS3_3 VCCRTC RTCRST  32.768KHZ  RSMRST# 三个触发信号:PWRBTN#  SLP_S3#  PS_ON#
插上诊断卡 插上电源 诊断卡待机灯亮 3VSB正常,
检查跳冒没跳反,测跳冒第一电压脚3.24V 正常
测晶振两脚电压分别为0.23V和0.25V ,根据Intel芯片组0。1V-0.5V左右,因为没有示波器,
暂且认为晶振是好的!


  因为没有图纸,无法确定RSMRST#测量位置,所以先跳过这一项!
  到这里南桥待机五个条件完了,现在测触发电路信号!
  开关针5.08V正常
查IO83627HG-AW 找不到-AW的,就找到一个83627HG的数据手册,查看脚位定义。
开关针进IO的68脚
触发开关,测IO 68脚电压低高低跳变正常
根据数据手册,从IO 67脚输出PSOUT#给南桥,测量电压高低高跳变正常,说明IO以后发出信号给南桥!
根据时序,南桥收到IO发出的PSOUT#信号后会发出SLP_S3#信号回到IO 73脚,没触发时73脚为低电平,触发后73脚持续高电平!正常!
   正常情况应该是IO收到SLP_S3#信号后,72输出PS_ON#信号拉低电压绿线,使ATX电源开始工作!
   实际测量触发开关后,72脚有输出低电平!但还是不通电!到这里就郁闷了,既然5+3全部走完了!为什么还不上电呢!是不是IO到72脚到绿线断线了呢!想到这里,就动手直接测量ATX插槽绿线,发现触发开关针之后,ATX插槽绿线持续高电平,正常情况应该会被拉低的。到这里就可以确认IO 72脚到绿线之间断线了!这个就头大了,要跑线。这几天跑线跑的头晕眼花!好吧!为了找出元凶,就跑吧!
   从绿线开始跑,首先看到绿线分两路从ATX插槽出来,一路出来连着本体标示为472的电阻,电阻另一端为粗粗的线,测了一下不是接地,应该是上拉电阻吧!
   另一路从板边出来,一路跑啊测啊量啊,万用表一路响!突然,跑到BIOS附近的时候,表不响了,仔细观察发现这边有一个很小的刮痕!难道这么快就找到元凶了?小心刮开小刮痕两边的绿油,量了一下,真的两边不通了!好吧!就是它了!拿出刀子把这片刮开,用高倍放大镜看了一下,很小很小的断线,用肉眼都无法观察的!
既然找到元凶,那就开始干活吧!上焊膏 上锡 补线,由于本人第一次补线,水平有限,有点粗糙!请见谅!
好了 完工!
插上电源,上诊断卡,点开关,哎呀!可以通电了!心里那个高兴啊!看来一个中午的时间没白忙活!
上CPU,上内存跑码了!此板修复!看来这段时间跟饼哥没白学!哈哈!
